Износ бронзовых втулок и вкладышей: когда оправдана наплавка, а когда выгоднее отлить новую деталь по чертежу

Изношенная бронзовая втулка в насосе, редукторе или ходовой части спецтехники ставит ремонтную службу перед выбором: восстанавливать наплавкой или ставить новую деталь. Цена ошибки — повторный простой узла через пару месяцев. Разбираем, в каких случаях наплавка бронзы оправдана технически и экономически, а когда дешевле и надёжнее изготовить новую втулку литьём по чертежу.

Почему изнашиваются бронзовые втулки

Бронзовая втулка скольжения — это расходный антифрикционный элемент: она принимает износ на себя, сберегая дорогой вал или корпус. Ресурс втулки определяется не только маркой сплава, но и условиями эксплуатации узла. Типичные причины ускоренного износа:

нарушение режима смазки — масляное голодание, загрязнение смазки, неработающая система подачи;
абразив в зоне трения (характерно для карьерной, дорожной и сельхозтехники);
перегрузка и перекос вала — кромочный контакт вместо равномерного;
неверно подобранная марка бронзы под фактические нагрузку, скорость и среду.

Чаще всего изнашиваются втулки и вкладыши насосов, редукторов, дробилок, кранов, ходовой карьерной и железнодорожной техники, а также моторно-осевые подшипники локомотивов. Когда зазор выходит за предел — узел начинает стучать, греться и бить, и деталь нужно либо восстановить, либо заменить.

Восстановление наплавкой: когда работает и в чём подвох

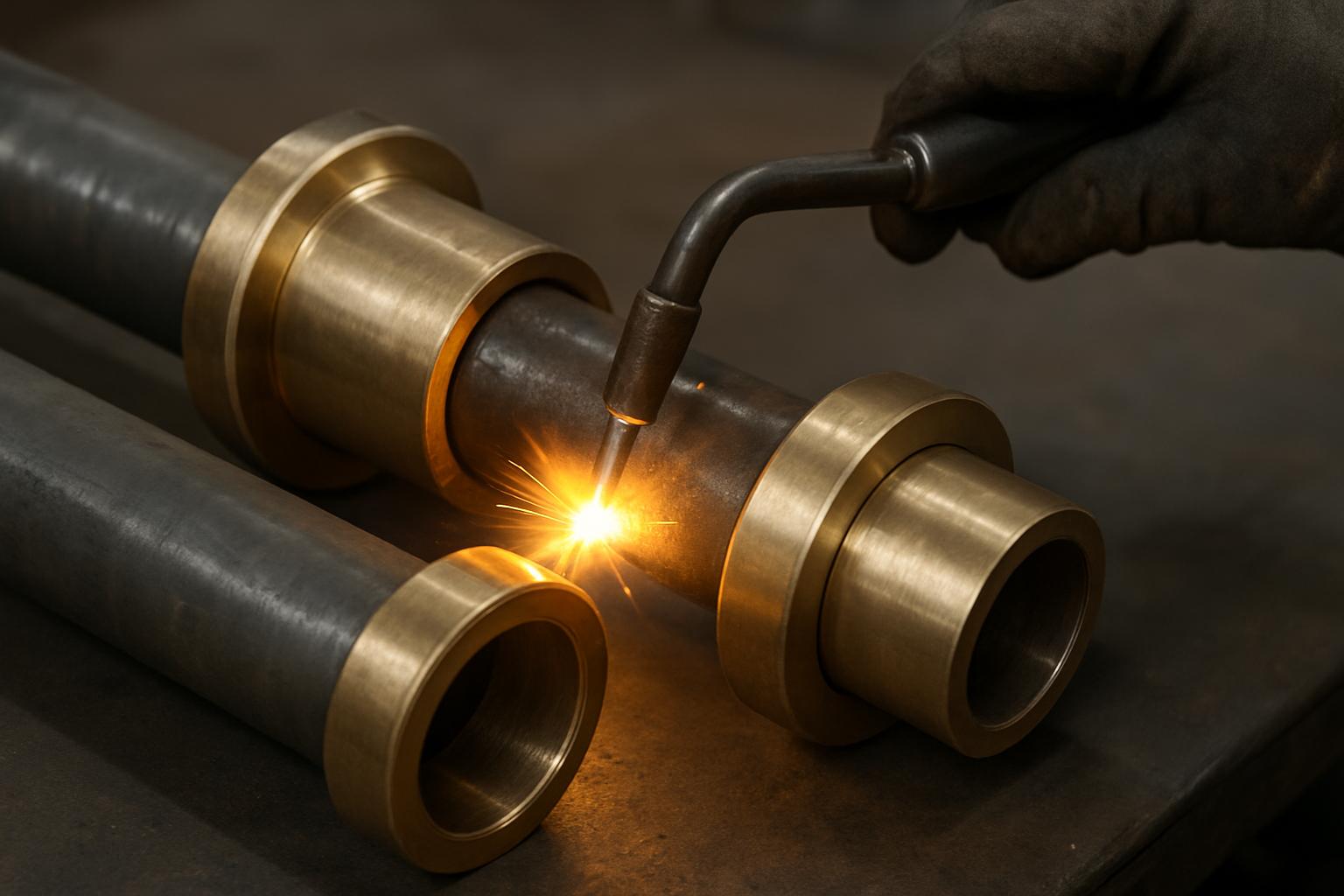

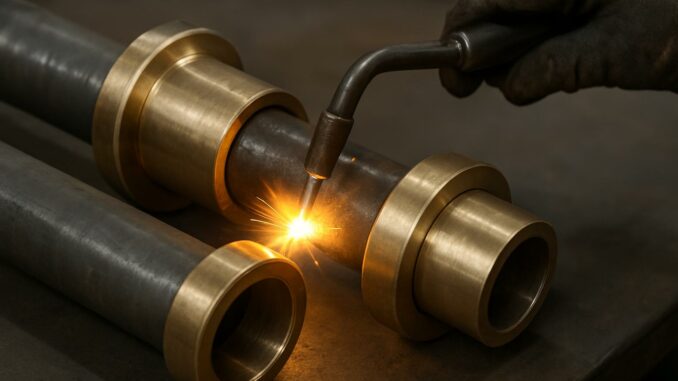

Наплавка — это нанесение нового слоя бронзы на изношенную поверхность с последующей механической обработкой в размер. Для крупных червячных венцов, массивных вкладышей и уникальных деталей аргонодуговая или газовая наплавка бронзовыми присадочными прутками — устоявшаяся ремонтная практика. Но у метода есть жёсткие ограничения:

Теплопроводность. Бронза быстро отводит тепло, поэтому без предварительного подогрева получаются непровары и поры — особенно на массивных деталях.
Поводка тонкостенных деталей. На тонкой втулке наплавка «ведёт» металл: теряются соосность и круглость, выдержать посадку после такой деформации сложно.
Структура антифрикционного слоя. Литая структура с равномерно распределёнными мягкими включениями при наплавке воспроизводится не всегда — ресурс восстановленного слоя может оказаться ниже исходного.
Оловянные бронзы капризны. Сплавы типа БрОЦС и БрОФ склонны к ликвации и трещинам при наплавке — процесс сложнее, чем для безоловянных бронз.

Вывод: наплавка экономически оправдана там, где новая отливка с оснасткой заведомо дороже восстановления — крупногабаритные и уникальные детали. Для стандартных втулок малого и среднего размера выгода почти всегда исчезает.

Когда выгоднее изготовить новую втулку

Простое правило: чем меньше и точнее деталь и чем больше партия — тем выгоднее новое литьё, а не восстановление. Сравнение по ключевым критериям:

КритерийНаплавка / восстановлениеНовая деталь литьём по чертежу ТипоразмерКрупные, массивные деталиМалые и средние втулки, вкладыши Степень износаЛокальный, умеренныйСильный износ, трещины, задиры Партия1 уникальная детальОт нескольких штук — оснастка амортизируется Точность посадкиРиск потери геометрииСтабильная геометрия и размер РесурсЗависит от качества слояНа уровне исходной детали

На номенклатуре с быстрым износом — втулках, вкладышах, опорных подшипниках — проще держать запас или заказывать бронзовые втулки на заказ: их отливают центробежным способом с плотной мелкозернистой структурой и дорабатывают в размер под чертёж.

Изготовление по чертежу или по образцу

Если оригинального чертежа нет — что характерно для замены импортных деталей, — геометрию восстанавливают обмером образца и реверс-инжинирингом, согласовывая чертёж с заказчиком до запуска. Отдельный, и зачастую более важный, вопрос — выбор марки бронзы под фактические условия:

БрОЦС5-5-5 — универсальная антифрикционная, самосмазывающаяся; рабочая лошадка для большинства втулок;
БрАЖ9-4 — высокая прочность и износостойкость, для тяжелонагруженных узлов;
БрОФ10-1 — для пар трения со сталью и высоких удельных давлений.

Центробежное литьё даёт плотную структуру без усадочных раковин — именно то, чего наплавка не гарантирует. Такую работу ведёт специализированное литейное производство ДеталКонтракт: деталь изготавливают по чертежу или образцу заказчика, с механической обработкой до готового размера.

Контроль геометрии и посадки

Размеры и форму бронзовых втулок контролируют по ГОСТ 24832-81. Важный нюанс монтажа: при запрессовке с натягом внутренний диаметр втулки уменьшается на значительную долю величины натяга, поэтому финишное развёртывание или растачивание «в размер» выполняют уже после установки. Для нагруженных и ударных узлов применяют посадки с натягом (H7/r6, H7/s6), для демонтируемых соединений — переходные. Эти требования одинаково относятся и к восстановленной, и к новой детали — но на новой отливке выдержать их заведомо проще.

Чек-лист: наплавка или новая деталь

Деталь крупная, уникальная, износ локальный → рассматривайте наплавку.
Втулка тонкостенная, нужна точная посадка → новая отливка.
Нужна партия или повторяемость → новое литьё (оснастка амортизируется).
Марка бронзы не подходит под нагрузки → замена с подбором сплава, а не восстановление прежнего.
Нет оригинального чертежа → обмер образца и изготовление по нему.

FAQ

Можно ли наплавить тонкостенную бронзовую втулку?

Технически да, но риск поводки и потери посадки высок: тонкая стенка деформируется от нагрева. Для тонкостенных втулок в большинстве случаев выгоднее и надёжнее новая отливка.

Как подобрать марку бронзы, если оригинал неизвестен?

По условиям эксплуатации узла: нагрузка, скорость скольжения, наличие и тип смазки, среда и температура. По этим данным технолог подбирает сплав — универсальный БрОЦС5-5-5, тяжелонагруженный БрАЖ9-4 или БрОФ10-1 для пар трения со сталью.
