Сварка сетки

Сварка сетки

Технология сварки сетки представляет собой создание металлических конструкций разной формы и размеров из простых элементов. Оптимальным методом соединения металлических элементов является сварка, отличающаяся простотой, надежностью и доступностью. Сварка позволяет создавать сложнейшие сетчатые конструкции произвольных конфигураций и форм, ограниченных лишь уровнем мастерства сварщика.

Наиболее распространенным примером реализации этой технологии является сварка арматурных сеток для создания каркасов железобетонных конструкций.

Сварка сеток из арматуры

Оптимальным вариантом для сборки каркаса железобетонных изделий является рифленая арматура, обладающая большой площадью схватывания с бетонным раствором. Сооружение каркасов ЖБИ посредством точечной сварки имеет ряд преимуществ, среди которых перечислим следующие:

  • Минимальное использование расходных материалов
  • Относительно низкая стоимость процесса
  • Возможность создания каркасов любых форм и размеров
  • Возможность демонтажа конструкции при возникновении необходимости

Технология сварки сетки не лишена и недостатков, правда, их нельзя назвать критическими:

Сварка сетки
  • Для качественной сборки каркаса по данной методике сварщику необходим достаточный опыт работы
  • Во многих случаях подобные конструкции довольно масштабные, что требует значительного пространства для проведения сварочных работ
к содержанию ↑

Типы и характеристики арматурных сеток

Основными параметрами, определяющими тип арматурных сеток, являются расположение металлических прутьев и их диаметр.

Сварка сетки

По расположению прутьев сетки бывают однонаправленными, с одинаковым направлением стержней, и разнонаправленными, с их перпендикулярным расположением. Другим вариантом являются конструкции, рабочие прутья с которых распределены в многочисленных направлениях.

По диаметру стержней сетки разделяются на легкие и тяжелые. Легкие конструкции свариваются из прутьев диаметром до 12 мм,  а тяжелые – из стержней диаметром выше 12 мм.

Для получения надежного соединения, как при ручной сварке, так и с использованием автомата сварки сетки необходимо учитывать размеры заготовок и их характеристики.

к содержанию ↑

Методы сварки арматурных сеток и каркасов

Сварка арматурных сеток осуществляется двумя способами:

Сварка сетки
  1. Контактная сварка арматурной сетки обеспечивает надежное качество соединения металлических стержней любых типов и диаметров. При этом контактная сварка требует значительного количества расходных материалов.
  2. Точечная сварка сетки может применяться только для соединения арматурных прутьев диаметром до 5 мм. По надежности она уступает контактной сварке, однако позволяет использовать минимальное количество расходного материала.
к содержанию ↑

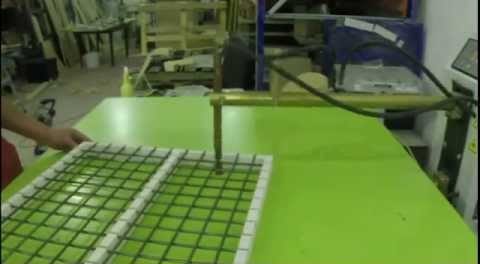

Технология сварки сетки

В большинстве случаев сварка конструкций из арматурных прутьев проводится вручную, без использования автоматических линий.

Сварка сетки

В первую очередь, согласно рабочим чертежам, изготавливаются заготовки из арматуры. Все детали в необходимой сетчатой форме выкладываются на ровную площадку для дальнейшего сваривания. Далее они скрепляются прихватками, позволяющими сохранить необходимую форму. В заключение все стыки конструкции обвариваются надежными швами.

к содержанию ↑

Сварка сетки и сетчатых изделий на автоматических линиях

Серийное производство сеток на специализированных предприятиях осуществляется посредством высокопроизводительных станков-автоматов. Наиболее эффективными являются многоэлектродные устройства, использующиеся на поточных линиях по производству сварных сеток. Существуют и узкоспециализированные машины, позволяющие соединять разнонаправленные прутья, создавать рамки, укреплять сетку полосой.

Недостатком многоэлектродных автоматических линий сварки сетки является сложность и длительность процесса регулировок и настроек, необходимых для изменения размеров сетки и коррекции интервалов между продольными и поперечными прутьями.

Другим фактором, препятствующим автоматизации производства сетчатых изделий, является высокая стоимость оборудования для сварки сетки. При этом цена аналогичного оборудования, в зависимости от производителя, может отличаться в разы. Как правило, европейские станки значительно дороже китайских, что вполне окупается их долговечностью и надежностью.

Сварка сетки
