Сварка пил

Сварка ленточных пил является довольно распространенной операцией, которая необходима для подготовки ленточных пил. Сварка для ленточных пил используется, чтобы восстановить сломанные и порванные пилы, а также для изготовления новых изделий данного образца.

Сварка пил

Аппарат для сварки ленточных пил является устройством, пропускающим через зажимы пилы электроток, который и сваривает, а также расплавляет торцы полотна. Ток подводится при помощи электродов, которые соединяются и фиксируются специализированными зажимами.

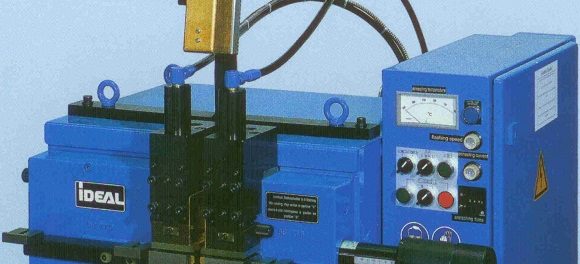

Станок для сварки ленточных пил

Сварка ленточных пил работает по принципу контактно-стыкового метода при сопротивлении и оплавлении. Данное оборудование предназначается для самых разнообразных объемов работ по свариванию, а также различных видов деятельности.

Сварка пил

Аппарат для сварки пил подразделяется на несколько групп:

  1. Сваривание при помощи сопротивления является приемлемым по стоимости сварочным оборудованием, которое предназначается для пил по дереву и их ремонта, к примеру, на производстве при распиловке древесины. Конструкция данного оборудования проста в использовании, однако у нее небольшая производительность, всего около сотни свариваний за целую смену.
  2. Сварка при помощи оплавления производится при использовании среднего варианта оборудования, которое предназначается для сваривания ножей и пил любых разновидностей, нагрузка здесь довольно большая, в сравнении с вышеописанным оборудованием.
  3. Сварка при помощи оплавление автоматизированные со сварочным циклом позволяют быстро сваривать различные пилы и ножи, причем данное оборудование обладает высокой производительностью, что позволяет за одну смену производить до тысяч сварок. Обычно таким способом пользуются в центрах и сервисах, а также на производствах.

Также имеется и другое оборудование, которое является вспомогательным для того, чтобы подготавливать и контролировать процесс сваривания:

  • станок для сварки пил;
  • устройство для зачистки;
  • пирометр.
Сварка пил
к содержанию ↑

Технология сварки ленточных пил по дереву

Разрезание пилы подразумевает, что полотно должно разрезаться при помощи специализированных гильотинных ножниц. Если нет данного инструмента в наличии, то вполне возможно воспользоваться зубилом или отрезным станком. Если полотно сваривается на месте, в котором раньше происходило сваривание, то с каждой стороны старого шва необходимо немного отрезать. Полотно разрезается между вершинами зуба. Необходимо только оставить небольшой припуск, ну а линия разрезания после использования ножниц должна быть идеально ровной, причем находиться под прямым углом от спинки пилы.

к содержанию ↑

Свариваемые концы и их зачистка

Окончания пилы тщательно очищаются от разных видов загрязнений, возможно их обеззаразить при помощи спирта или ацетона. Кромки также обрабатываются, чтобы они стали ровными и в них отсутствовали заусенцы. Для этого часто применяется специализированный зачистной станок с абразивом.

к содержанию ↑

Как установить пилу в аппарат для сваривания и выбрать правильный режим?

Полотно необходимо установить в специальные зажимы оборудования таким образом, чтобы кромки в точности совпадали между зажимным механизмом. Необходимо при выборе усиления, режима и хода учитывать размер пилы. В инструкции к сварочному оборудованию имеются различные таблицы, в которых подробно прописаны режимы для определенных размеров пил. В итоге следует установить определенные положения для рукояток пил, что и считается выбором сварочного режима.

к содержанию ↑

Сваривание

Сварка начинается после того, как нажимается кнопка пуск или поворачивается рукоятка. Ток проходит до концов пилы, и металл начинает расплавляться. Подвижные зажимы образуют валик в месте шва.

Также стоит особое внимание уделять токовой подачи и времени, когда это происходит. При автоматическом режиме сваривания импульс проходит за 1 — 2 секунды, ну а ручное управление подразумевает постоянный контроль специалиста. Если результат сваривания получился неудачным, то необходимо еще раз подобрать настройки сваривания, записать их, а потом использовать для таких же разновидностей пил.

Электроды должны быть идеально чистыми. При нарушении контакта между электродом и заготовкой значительно увеличивается сопротивление, а режим сваривания нарушается.

Сварка пил
к содержанию ↑

Сварной шов и отжиг

Отжиг предназначается специально для того, чтобы полотно, которое становится при сваривании хрупким и твердым, стал вновь пластичным и вязким. Данная процедура происходит в том же положении, в котором происходило сваривание, только токовый режим необходимо выбирать другой. Разогрев до необходимой температуры, а затем охлаждение должно регулироваться кнопкой токовой подачи. Если в комплектации оборудования отсутствует пирометр, то температуру необходимо контролировать в зависимости от цвета заготовки. Чтобы добиться оптимального температурного режима, металл должен приобрести вишнево-красный оттенок. Металл не должен разогреваться до приобретения оранжевого оттенка, ведь это будет означать перегрев. Охлаждается металл постепенно, происходит это около 4 минут. Некоторые изделия нуждаются в двух циклах отжига.

Сварка пил
к содержанию ↑

Полотно и его зачистка

Наплывший металл должен удаляться при помощи зачистки. Необходимо вывести правильную форму впадины между зубцами изделия на месте шва. Зачистка производится абразивом, к примеру заточным станком. Необходимо продвигаться вдоль шва сваривания.

Факторы, которые следует учитывать при сваривании пил ленточного типа:

  • Сплавы для ленточных пил считаются трудно свариваемыми материалами.
  • Сварочные швы при использовании пилы постоянно подвергнуты большим нагрузкам.
  • Зубья пил на месте свариваемого шва оказывают влияние на нагрузку при применении изделий.
к содержанию ↑

Сварка ленточных пил

Всего есть два типа сваривания, при помощи сопротивления и оплавления.

1. Сваривание сопротивлением осуществляется сварочным оборудованием, которое довольно просто и экономично использовать, однако у него есть определенные ограничения в применении.

Технология имеет свои особенности:

  • Подготовительные операции самого хорошего качества, ведь при обрезании полотен должны отсутствовать заусенцы и кромки, чего в большинстве случаев довольно тяжело достигнуть. Обычно ножи пилы бывают сильно изношенными, поэтому и кромка остается неровной.
  • Хорошее качество поверхности для контакта со сварочными электродами, прижимными сегментами и их регулирования.
  • Правильный режим сваривания стыкового типа. Полотно обычно требует самостоятельного выбора сварочного режима.

2. Сваривание оплавлением

Сварка пил

Технология и ее особенности:

  • Качество подготовки изделий и электродов.
  • Правильный шаг полотна при учете потерь материалов при сваривании.

Правильный подбор режима сваривания определяется по некоторым факторам:

  • ровный процесс оплавления непрерывного типа от самого начала сваривания до полной осадки;
  • визуальный осмотр швов прекрасно показывает деформацию и выдавленный расплав на поверхности.
Сварка пил
к содержанию ↑

Аппараты сварки ленточных пил и материал электродов

Материал для электродов обязательно должен быть твердого типа, а также хорошо проводить электричество. Медь мягкая, поэтому ее использовать не рекомендуется. В большинстве случаев для этого используется бронза, однако она при высоких температурных режимах начинает двигаться на поверхности электрода, при этом его свойства и проводимость претерпевают изменения. При проведении больше 25 свариваний он становится непригодным для работы.

Автоматная латунь нередко применяется в электродах, однако цинк и свинец часто меняют сопротивление. Поэтому электрод очень быстро становится непригодным для дальнейшего использования.

Бронза с содержанием хрома делают дрейф металла на поверхности и их схватывание более медленным. Они могут выдержать больше полутысяч свариваний.

Сварка пил
к содержанию ↑

Отжиг сварных швов

Низколегированные полотна должны отжигаться при температуре от 420 до 450 градусов, ну а легированные при 630 и выше.

Сварка пил

Обычно производитель указывает рекомендуемую температуру для отжига, для этого имеется несколько причин:

  • отжиг не является самостоятельным процессом, а включается в сварочный режим;
  • временной промежуток изменения металла и его структуры находится в прямой зависимости от температурного режима, чтобы сечение прогревалось равномерно, рекомендуется использовать низкие температуры при более длительном процессе;
  • самым оптимальным считается отжиг ступенчатого типа, то есть первый прогрев выдерживается и выравнивает температуру по всему сечению, а затем происходит быстрое нагревание и охлаждение;
  • режим термообработки настраивается после отладки режима для сваривания;
  • не стоит спешить и освобождать зажимы сразу после сваривания, необходимо полное остывание материала на электродах;
  • не стоит сразу вытаскивать пилу после сваривания для зачистки, ведь данная часть довольно хрупкая, поэтому это может стать причиной образования трещин;
  • после того, как обдув сжатым воздухом был проведен, нужно вытащить изделие, еще раз обдуть все необходимые места и потом зафиксировать изделие для отжига.
Сварка пил

Имеется такое мнение, что при обдуве электродов быстрее изнашиваются линейные направляющие. Однако качественные аппараты предусматривают закрытие подшипников сальниками, поэтому это не влияет на последующее использование изделий.
