Различные по объему, весу, технологии изготовления и наполнения баллоны предназначены для хранения сварочных газов и их транспортировке к месту проведения работ. Особенностью этого оборудования выступает то, что газосварочные баллоны находятся под давлением и должны выдерживать значительную нагрузку.
Газосварочные баллоны, применяемые в современных сварочных аппаратах начиная от с самых легких, используемых в ювелирных и реставрационных мастерских и заканчивая производственными нуждами, выпускаются согласно государственных стандартам, должны проходить сертификацию и своевременную аттестацию на предмет дальнейшего использования.
Сегодня используются баллоны, имеющие, объем от 0,4 и до 55 дм3. Они используются в качестве носимых и передвижных газосварочных комплексов и различаются по форме и заполненному газу. Для промышленного использования чаще всего используются баллоны стандартного наполнения, объемом 40 литров. Меньшие баллонные установки используются в качестве переносных устройств для работ в аварийных ситуациях и труднодоступных условиях, в таком случае газосварочные посты имеют значительно меньший объем.
Конструкция газовых баллонов для сварки
Основным условием государственного стандарта № 949 для газосварочных баллонов для горючих газов, инертных газов и кислорода выступает изготовление из стальных бесшовных труб. Такое условие способствует значительному уменьшению риска разрыва баллона от трещины или коррозии сварного шва. Баллоны имеют форму цилиндра с конусообразной узкой горловину и выпуклым наружу днищем.
Горловина газового баллона имеет резьбовое отверстие, предназначенное для ввинчивания в него запорной арматуры. В качестве запорной арматуры применяется вентиль, открытие и закрытие которого регулирует выход газа наружу. Применяемые в конструкциях газовых баллонов имеют некоторое различие, для баллонов, предназначенных для транспортировки горючих газов, используются вентили одной конструкции, а для кислородных баллонов совершенно другой.
Для предохранения вентиля от несанкционированного открытия, защиты его при транспортировке на вентиль в транспортном положении надевается специальный предохранительный колпак, имеющий резьбу и накручиваемый на специальное, насаженное на горловину баллона кольцо.
Устойчивость баллонов при их вертикальном расположении обеспечивается насаженным, на дно баллона массивном металлическом башмаке, имеющим квадратную форму.
Виды баллонов для сварки газопламенным способом и полуавтоматической сваркой
Различить баллоны для хранения газов довольно просто, они легко различимы визуально и имеют буквенно-цветовую маркировку. Такая раскраска баллонов позволяет безошибочно определить наполнение баллона, а надпись с названием газа дополняет информацию, зашифрованную в цветовом коде.
Самыми распространенными сегодня выступают газовые баллоны, предназначенные для хранения кислорода. Применяемые как в промышленности, так и в медицине газовые баллоны, с кислородом окрашиваются в синий цвет с белой каймой вокруг не окрашиваемой части баллона, где производится клеймение паспортных данных. Надпись на баллоне наносится белой краской. Кроме, надписи «Кислород» на баллоне может быть дополнительная надпись с предупреждением относительно опасности попадания масла в кислород. В современном мире все чаще кроме паспортных данных и ярлыка о заправке содержимого на корпус баллона может наноситься наклейка на основе самоклеющейся ленты с маркировкой о типе и марке газа.
Ацетиленовые газосварочные баллоны для сварки в отличие от остальных видов газового баллонного оборудования имеют специфическое наполнение. Имея стандартное наполнение в 40 литров такие баллоны, заполняются специальной массой, имеющей глубокую пористую структуру. Такое наполнение имеет специальную цель, для безопасного хранения ацетилена и увеличения его объема в баллоне наполнение пропитывается ацетоном, который обеспечивает растворение ацетилена. Так, расчетным выступает показатель 200-300 грамм ацетона на 1 кг содержимого пористой массы. Такая пропитка обеспечивает равномерное впитывание ацетилена в поры и снижает давление до приемлемых 1,9 МПа. Принято считать, что 1 литр ацетона выступает растворителем для 23 литров ацетилена. При пользовании баллоном с ацетиленом важно обеспечить правильную подачу газа, не более 1700 литров в час, для его экономного расходования. Ацетиленовые баллоны имеют белый цвет окраски с соответствующей надписью на корпусе.
Газовые баллоны, наполненные сжатым водородом, имеют темно-зеленую краску окрашивания.

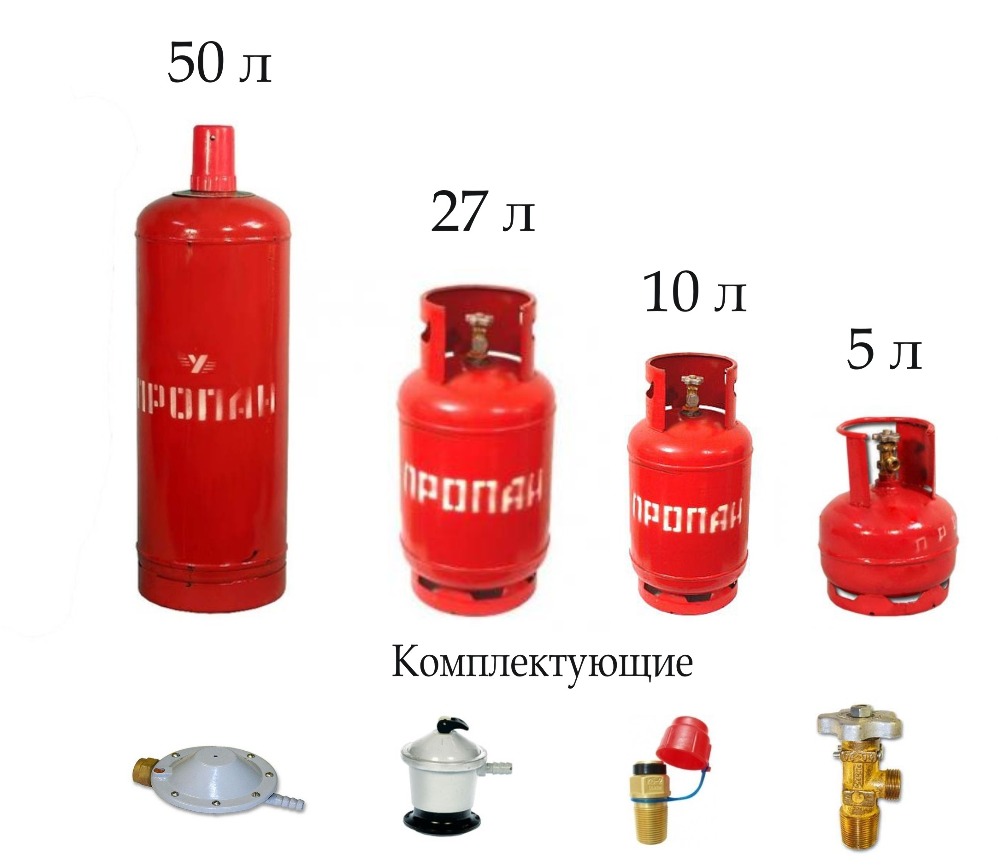

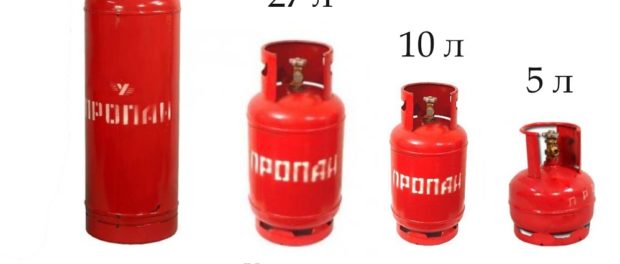

Для пропановых баллонов для сварки газом используется стандартный красный цвет окраски с надписью черным цветом. Следует отметить, что пропановые баллоны, это единственный вид баллонов, корпус которого может быть выполнен из листового металла и соединен сварным швом.
Применяемый в качестве инертного газа при сварке полуавтоматом аргон транспортируется в баллонах черного цвета, а вот для азота применяется маркировка в виде черной окраски баллона с нанесенной на него поперечной полосой коричневой краски.
Баллоны, заполненные гелием, имеют коричневый цвет маркировки корпуса.
Углекислота или сжатый воздух транспортируются в баллонах, имеющих черный цвет и отличающиеся друг от друга, только наружной буквенной маркировкой.
Паспортизация баллонов для сварки газом
Маркировка баллонов с помощью цвета и нанесенных надписей не освобождает от необходимости иметь дополнительную информацию о самой емкости и ее предназначении. Для более точного и ответственного отношения к вопросам безопасности в процессе применения баллоны для сварочных работ дополнительно маркируются паспортом, вернее, это и есть основная маркировка газосварочного баллона. В нее входит:
- маркировка производителя в виде шифра, логотипа или полного названия;
- индивидуальный идентификационный номер баллона;
- сведения о типе емкости;
- точный вес в килограммах;
- дата изготовления;
- дата введения в эксплуатацию;
- емкость сосуда;
- дата испытания;
- допустимое максимальное давление;
- давление проведения испытания и рабочее давление;
- выставленное клеймение контролирующего качество испытания органа.
Основные правила техники безопасности при использовании газовых баллонов для сварочных работ
Используемые в сварочном оборудовании газовые баллоны представляют собой предметы повышенной опасности, даже, несмотря на заполнение их инертным газом.
Транспортировка заправленных газовых баллонов должна производиться с соблюдением всех правил техники безопасности. При ручной транспортировке, перенос баллонов допускается с применением специальных носилок, а перевозка на специальных тележках.
При транспортировке автомобильным транспортом баллоны должны находиться в специальных контейнерах или иметь специальное оборудование, обеспечивающее надежное закрепление баллона, исключающее физические воздействия на него, в том числе удары, внешнее давление, трение и воздействие электрического тока. Для транспортировки используются специальные деревянные обоймы, стеллажи, упоры из деревянных или пластиковых конструкций.
При транспортировке взрывоопасных баллонов, автомобили должны иметь обязательную сертификацию для перевозки взрывоопасных грузов. Вентили газовых баллонов должны быть закрыты защитными колпачками.
В месте проведения газосварочных работ баллоны должны находиться в безопасном месте, защищенном от прямых солнечных лучей, попадания искр, воздействия нагретого металла. Место расположения газовых баллонов, по возможности, должно быть ограждено предупреждающими знаками.
Допускается расположение газосварочного оборудования не ближе 5 метров от места проведения работ открытым огнем. При работе в закрытых помещениях баллоны должны быть размещены в соответствующих специальных ящиках или местах, обеспечивающих защиту от проникновения посторонних лиц к баллонам.
Кислородные баллоны должны быть расположены таким образом, чтобы исключить попадания на поверхность баллона масла и маслосодержащих продуктов и материалов.
Регулирование подачи кислорода, пропана, ацетилена из баллона обеспечивается при помощи редуктора со встроенными приборами контроля давления в баллоне. Редуктор, контрольно-измерительные приборы должны содержаться в чистоте, проходить необходимый контроль и проверку. Для присоединения редуктора к вентилю баллона, особенно к баллону с кислородом используется только специальный ключ. Персонал, проводящий операции по подключению редуктора должен помнить о маслоопасном характере кислорода и работать только с чистым инструментом.
При подключении редуктора используются только специальные прокладки, прокладки из ветоши или каболки использовать запрещено.
При проведении работ персонал должен постоянно следить за давлением газа в баллоне, своевременно принимать меры при падении давления до отметки 1 кгс/кв.см, отключать баллон и отправлять его на заправку.
Нормальным принято считать давление в кислородном баллоне на 40 литров 150 кгс/кв.см. Снижение давления до минимального показателя требует прекращения работ, закрытия вентиля, отсоединения редуктора, закрытия защитным колпаком.
Долговременная эксплуатация баллонного оборудования может проводиться, только на основе постоянного контроля технического состояния оборудования и его аттестации на специализированном оборудовании.
