Сварочный аппарат своими руками

Аппарат для сваривания является механизмом для создания неразъемного изделия из различных видов металла. Процесс подобного сваривания появляется при помощи межатомного слития материала соединяемых частей. Аппарат для сваривания осуществляет воздействие на металл электрическим током, он нагревает его до требуемой температуры. Процесс сваривания может осуществляться с помощью местного воздействия, точечного, общего нагрева деталей, пластической деформацией, либо совмещенными предоставленными способами.

Самодельный аппарат для сваривания

Аппарат для сваривания весьма востребован, поскольку он технически не сложный и довольно простой в применении. Что бы его сделать самостоятельно, не потребуются никакие технические образования. Необходимо только стремление, немного знаний и, разумеется, приготовиться к труду и не большой трате денег.

Если создавать аппарат для сваривания собственноручно, то затраты по финансам намного снизятся, чем при покупке нового в магазине, ну и разумеется во множествах случаев он будет уступать по качеству и по внешнему виду от тех, которые находятся за витриной.

В данной статье хотелось бы все подробно описать, рассказать о том, как смастерить небольшой аппарат для сваривания собственными руками, а также про приспособления и материалы которые для этого потребуются. Все поэтапно распишем по изготовлению и предоставим полезные советы, которые помогут в данной работе. После прочтения статьи, у вас получиться изготовить обычную самодельную сварку в бытовых условиях, причем получится сэкономить вполне значимую сумму.

сварочный аппарат своими руками - YouTube

к содержанию ↑

Требуемый материал и приспособленияКак сделать сварочный аппарат своими руками?

Первым делом, чтобы процесс изготовления проходил максимально эффективно и с наименьшими затратами по времени, понадобиться приобрести все что нужно для создания. Механизмы и приспособления, будут необходимы при сборке. Для того чтобы не было лишних покупок ошибочного материала хотелось бы предоставить список всех нужных инструментов для данного дела. Здесь потребуется такие приспособления как:

Для изготовления трансформатора понадобятся листы сердечника, О., Ш., либо П- образной формы. Если такого материала не будет, можно будет организовать их покупку в различных магазинах с электротоварами;

Медный или алюминиевый провод. Во многих случаях применяется медный, поскольку его выдержка к большому напряжению и температуре значительно устойчивее, чем у алюминия;

·Асинхронный статор от двигателя;

·Изолированная обмотка, к примеру, лаковая или стеклоткань;

·Электроды;

·Детали для радиотехники;

·Простой паяльник;

·Небольшие приспособления: зубило, напильник, пинцет и лупа;

·Припой для паяльника.

После приобретения всего описанного, можно непосредственно приступать к сборке аппарата собственноручно.

Сварочный аппарат своими руками – как сделать такой агрегат + Видео

к содержанию ↑

Необходимая схема для сборки

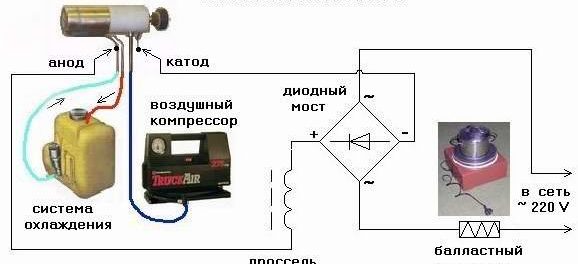

Простейшая схема устройства для сваривания состоит в том, что входящий ток поступает на сварочный трансформатор. После этого, благодаря составляющим элементам конструкции, ток для сваривания можно контролировать и использовать в процессе.Сварочный аппарат своими руками – как сделать такой агрегат + Видео

Разумеется, устройство может состоять из одного лишь трансформатора, но процесс горения дуги станет слабее, однако в опытных руках процесс осуществляться весьма неплохо с выполнением требуемых задач.

Источник питания дуги, имеет последовательность в прохождении тока:

  1. Напряжение поступает на трансформатор для сваривания;
  2. Затем поступает на дроссель, катушку сопротивления;
  3. В катушке тока поддается активному сопротивлению, и затем поступает на диодный мост;
  4. Потом движется через регулятор тока, и появляется требуемая сила дуги;
  5. Осуществляется сваривание между электродом и металлом.
к содержанию ↑

Сборка мини сварки поэтапно

После ознакомления с данной схемой и приобретением всего нужного из приспособлений приступаем к сборке. На самом деле работа не считается сложной, тем не менее, процесс кропотливый и однообразный. Следует приготовиться одинаковым действиям руками, на протяжении длительного времени.

Простой сварочный аппарат своими руками

На данный момент чаще используются трансформаторы с круглой формой, однако осуществлять сборку таких аппаратов собственноручно весьма трудно, из-за этого в схеме будет применяться П. — образный сердечник. Данная форма считается весьма простой в использовании, и наиболее распространенной среди самодельных образцов.

Сварочный аппарат своими руками

Описание сборки поэтапно:

1.Вначале требуется осуществить основание обмоток. Используется все, что считается диэлектриком, например пластиковые пластины, деревянные и так далее. Весьма прекрасно подойдут пластинки из текстолита. После того как материал будет изучен, можно приступить к изобретению формы, она будет иметь две крышки, верхнюю и нижнюю, и центральные перегородки. В крышках необходимо проделать отверстия, их диаметр нужно выбирать соответственно по размеру пластин, которые будут установлены внутри;

2.Требуется осуществить изолирование всех деталей термостойкой лентой, в один или два мотка. После, начнется сборка и укладка обмотки. Применяется медный провод, который желательно должен быть в стеклянной изоляции, для выдержки больших температур. В связи с этим вы свое устройство обезопасите от перегрева, тем не менее, такая обмотка будет стоить чуть больше, чем обычная. Все слои обмотки требуется хорошенько изолировать не оставляя пустого места, и только после обматывать следующий шар. После завершения окончательного шара, можно приступать к его изоляции в 2-3 слоя, для наилучшей осторожности

3.Далее потребуется осуществить сборку магнитного провода для сварочного трансформатора. Для такой разновидности устройства применяется специально рекомендованный материал, который имеет, требуемые индукционные свойства, относящиеся специально к устройствам для сваривания. После сборки всех пластин в одну целую конструкцию, следует произвести проверку каждой обмотки с помощью тестера, который показывает, если ли ошибки и прочее;

4.Приступаем к сборке диодного моста, и соединяем с аппаратом. Диоды берутся из некоторых марок, которые способны выдержать 50А, такое число умножается. В связи с этим, аппарату собранному вручную с наличием мощности 220А, требуется устанавливать 5 диодов;
Как сделать сварочный аппарат из электродвигателя » Электрика в ...

5.Что бы осуществлять отвод температуры, для диодов потребуется радиатор. Диоды скрепляются с дросселем;

6.Для того чтобы улучшить систему охлаждения, внутри устройства устанавливается вентилятор, для вытягивания нагретого воздуха из корпуса.

Сварочный инвертор изобретается точно так же, только вместо обычного трансформатора, требуется устанавливать высокочастотный трансформатор для сваривания. Подача тока будет осуществляться не в трансформатор, а через специальный модуль, который производит смену с переменного тока, на постоянный ток с увеличенной его частотой.

к содержанию ↑

Нужно ли такое устройство с потраченными средствами и временем

Простой сварочный аппарат своими руками - YouTube

По множествам мнениям, работоспособность самодельной сварки, ни чем не уступает магазинной. Единственный недостаток в том, что не выйдет самостоятельно устанавливать дополнительные системы против залипания или быстрый старт, но при соответствующих умениях, возможно и такое. Во всех остальных случаях, в аппаратах абсолютно нет, не каких различий по функциям.

Затраты на финансы могут быть у всех разные, кто-то приобретает детали в дорогих магазинах, а кто-то собирает их в своем гараже. Если будет произведена покупка всех требуемых деталей для данного процесса, то при изготовлении оборудования цена будет раз в 10 меньше в отличие от магазинной покупки. Но нужно будет потратить примерно 2 дня, на изготовление готового аппарата.

Итог

В бытовых условиях изготовить аппарат для сваривания весьма просто, потребуется лишь детально изучить процесс, и потратить пару дней. Сборка очень скучная и однообразная, поскольку большое время в работе занимают одинаковые движения руками. Но потраченное время будет того стоить, поскольку есть возможность сэкономить совсем немаленькую сумму, что для многих очень важно. В итоге будет изготовлено устройство, которое практически ни чем не отличается от того, что находится в магазине.
