Точечную сварку, точнее аппарат для данной работы можно изготовить из обычного бытового прибора. Что выбрать? Подойдет ли микроволновка для работы. Как поэтапно сделать описано в статье по пунктам.

Работа с трансформатором

Без трансформатора нельзя увеличивать входное напряжение, проще говоря, выполнить регулировку.

Точечная сварка своими руками

От старой микроволновки нужен прибор, мощностью 700–850 Вт. Им легко сваривать металлические листы, толщиной до 1 миллиметра. Подобный трансформатор относят к повышающему типу, вырабатываемое напряжение — 4 киловатта.

Несложно догадаться, что-то извлекать трансформатор нужно очень аккуратно. Здесь не поможет молоток или инструменты для грубой работы.

Точечная сварка своими руками

Сначала от микроволновки нужно открутить основу, убрать абсолютно все крепления. Потом уже достать трансформатор с того места, где он был установлен.

к содержанию ↑

Что возьмем в работу от извлеченного устройства?

От трансформатора нужен магнитопровод.

Для этого выполняют демонтаж обмотки. Вот здесь тяжелый инструмент (зубило и молоток) подходит идеально. Работая инструментом, первичная обмотка не должна быть повреждена. Процессы могут быть обнаружены шунты, которые также удаляют.

Когда в конструкции магнитопровода использован сварной метод, а не клееный, вторичная обмотка может быть удалена ножовкой по металлу. Но когда верхний слой плотно забит в само окно магнитопровода, лишнюю часть устройства необходимо будет высверливать. Тут также приветствуется аккуратность, иначе все разрушится.

Точечная сварка своими руками из микроволновки
к содержанию ↑

Демонтаж выполнил, что дальше?

Второй этап в работе — это вторичная обмотка. Здесь лучше заранее приготовить провод сечением от 1 мм. Когда нет подобного материала под рукой, придется покупать. Причем приобретать необязательно многожильный провод нужного сечения, подойдут пучки из одного и более проводников. Они в общей массе создадут необходимый диаметр провода.

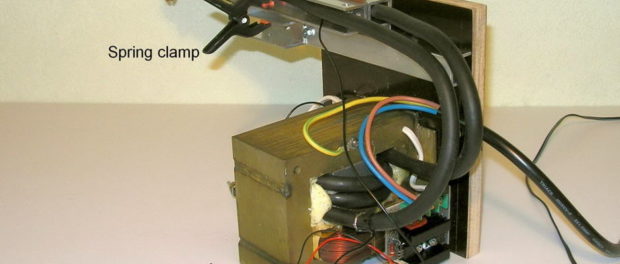

Контактная сварка своими руками

Когда вторичная обмотка уже на трансформаторе, устройство будет способна к выработке тока до 1000 ампер.

Иногда нужен аппарат для точечной сварки с повышенной мощностью. Тогда одного трансформатора точно не хватит. Лучше использовать несколько устройств, пустив в дело дополнительную микроволновку.

Точечная сварка своими руками
к содержанию ↑

Про доработку трансформатора подробнее

Вторичная обмотка подразумевает несколько витков проволоки на самом сердечнике. Достаточно два или три слоя. Тогда выходное напряжение будет 2В. А кратковременный сварочный ток — от 800А. Таких показателей хватит на точечную сварку.

Как сделать точечную сварку в домашних условиях

Конечно, намотать нужное количество витков без затруднений или опыта не так и просто. Особенно это чувствуется когда расходный провод с толстым слоем изоляции. Подобную проблему решить несложно: с обычного провода снимается стандартная изоляция, затем обматывается сердцевина провода изолентой на тканевой основе.

Существенным для вторичной обмотки является минимальная возможная длина проволоки. Иначе не избежать роста сопротивления, что уменьшает силу тока.

Когда нужно спаривать более толстый металл (толщина до 5 миллиметров), вышеуказанной мощности не хватит. Нужна цепочка для сварочного аппарата из нескольких трансформаторов.

Конкретных правил для создания цепочки нет, но при ошибке с первичной и вторичной обмоткой на нескольких трансформаторах короткого замыкания не избежать.

Точечная сварка своими руками
к содержанию ↑

Как определить правильность соединения?

Удачное соединение без маркировки необходимо проверить вольтметром.

Самодельные устройства, созданные для точечной сварки, необходимо эксплуатировать в домашней мастерской, где есть ограничения по силе тока. Данный показатель заканчивается на цифре 2000А.

Если превысить это значение, то перебоев в электросети не избежать. Причем пострадает проводка во всем доме, а еще и в соседском. Наверняка проверить силу тока в цепи трансформатора также можно амперметром.

Про одноименные выводы для трансформатора

Представим, что нет маркировки на выводах. Но необходимость в определении одноименных есть. Это нужно для соединения.

Как сделать точечную сварку в домашних условиях
к содержанию ↑

Как разрешить задачу?

Первичную вторичную обмотку на двух или нескольких трансформаторах требуется соединить последовательно. На конец цепи соединенных устройств необходимо подать напряжение, в то же время к выходам или выводам подключить вольтметр, замеряющий переменное напряжение.

Есть два варианта данных на вольтметре:

  1. Расплывчатые значения;
  2. Никаких значений.

Если 1 вариант, то сеть с разноименными выводами. Что будет происходить в сети? Поступивший напряжение на первичную обмотку нескольких трансформаторов будет уменьшаться на 50% в геометрической прогрессии.

Если 2 вариант, то напряжения, которые выходят из обмоток, будут равны по значению, но с разными знаками. Это ошибка. Необходимо сделать изменения в порядке подключений первичной или вторичной обмотки. Ориентир для подходящего результата — показания вольтметра, указанные в первом пункте.

Электроды на самодельную точечную сварку

На что нужно обращать внимание для выбора электрода? Естественно, на диаметр. Точнее, необходимо учесть схожесть диаметров электрода и провода. Для подобных элементов подойдет медный пруток. Но если устройство небольшим показателем по мощности, то подойдет профессиональный паяльник.

Любой электрод в процессе эксплуатации обязательно измениться. Для корректировки геометрических параметров нужно делать подточку. Что приводит через некоторое время к замене.

Чтобы не было потери по мощности, необходимо сократить длину проводов до минимума.

Точечная сварка своими руками

Провод, связывающим электрод с самим аппаратом, по диаметру достаточно большой. Облегчает процесс пайки специальным наконечником, который предварительно прошел процедуру лужения. Электроды съемные, А это значит, что в точке соединения не должно быть пайки.

Как установить электроды

Медный пруток или жало паяльника на руках. Эти элементы необходимо присоединить к проводам при помощи медных наконечников. А вот уже наконечники крепят пайкой.

Наконечники необходимо совмещать с электродами надежным болтовым соединением. Из материалов выбирают медь или сплавы с медью. Нужен материал минимального электрического сопротивления.

Точечная сварка своими руками для литиевых аккумуляторов схема ...

Управление для точечной сварки

В этом пункте нет ничего сложного. Нужен рычаг и выключатель. Между электродами контролируются сила зажатия, за что отвечает рычаг. Функция достаточно существенная, поэтому рычажный механизм дополняют винтовым элементом, что обеспечит значительное сжатие и надежность.

Для выключателя, который отвечает уже за подачу тока к сварочному электроду, соединение идет с первичной обмоткой. Если же наоборот, то получится лишнее сопротивление.

Точечная сварка своими руками

Рабочие моменты

Процесс работы подразумевает нагрев электродов. Еще нагревается сам трансформатор с токопроводящими элементами устройства. Предотвратить сильный нагрев можно при помощи простой системы охлаждения. Что это значит? Без обычного вентилятора не обойтись. Для удобства в работе электроды в рабочем состоянии контролируют визуальным методом. Для этого есть ориентир по цвету. Иногда применяют и специальное реле.

Простое устройство для точечной сварки на трансформаторной основе соорудить не так сложно. Необходимо лишь прочитать инструкцию и подготовить детали к работе.
