Сварочные позиционеры

Сварочные позиционеры

Оптимальные условия для получения качественного и надежного сварного шва обеспечиваются при горизонтальном ведении сварочных работ. Обеспечить наиболее удобное положение заготовки при сваривании в ручном или автоматическом режиме возможно при использовании сварочных позиционеров, относящихся к специализированному оборудованию. Эти устройства позволяют облегчить работу сварщиков, в значительной мере повысить скорость и повысить качество проводимых работ.

Преимущества использования сварочных позиционеров

Оптимальное позиционирование как масштабных, так и небольших деталей и заготовок является залогом качественной работы. Сварка изделий в удобном положении облегчает работу оператора, повышает его безопасность, способствует получению качественного шва как при ручной, так и автоматической сварке.

Позиционеры позволяют перемещать заготовки, обеспечивая легкий доступ к участку сваривания.

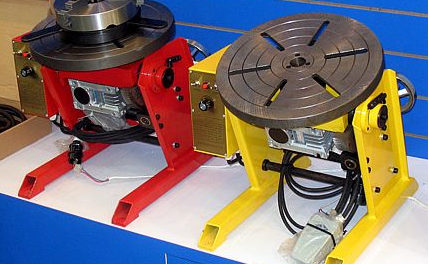

Сварочные позиционеры

Безопасность работы оператора достигается за счет жесткого крепления изделий на рабочем столе при помощи фиксаторов, что исключает неконтролируемое перемещение тяжелых заготовок в процессе работы.

Работая в потолочном и вертикальном положении, даже опытные сварщики не всегда могут обеспечить должное качество сварного шва. Аналогичную задачу на позиционере может решить даже малоквалифицированный оператор, так как при сварке в нижнем положении расплав равномерно растекается по поверхности, образуя ровные и гладкие угловые швы, не нуждающиеся в дополнительной обработке.

к содержанию ↑

Типы сварочных позиционеров

Позиционеры для ведения сварки различаются по своей грузоподъемности и количеству выполняемых манипуляций относительно оси горизонта. Максимально возможное количество вращательных манипуляций включает в себя вращения с наклоном оси в двух перпендикулярных плоскостях с переменной высотой.

Сварочные позиционеры

По характеру выполняемых манипуляций различаются следующие типы сварочных позиционеров:

Сварочные позиционеры
  • наклоняемый
  • вращательный
  • наклонно-вращательный
к содержанию ↑

Автоматические и ручные позиционеры

Сварочные позиционеры

Устройства могут быть как ручными, так и автоматизированными.

Сварочные позиционеры
  1. Ручные сварочные позиционеры, в большинстве случаев, выполняют лишь одно вращательное движение. Фиксирование заготовок обеспечивается трех- или четырехкулачковым патроном или специальной планшайбой с жесткими прижимными планками. Управление позиционером осуществляется ножной педалью, сопряженной с приводом. Недостатком подобных устройств является необходимость ручного регулирования угла наклона рабочей поверхности, что снижает их технологические характеристики.
  2. Автоматизированные позиционеры, в которых повороты рабочей поверхности осуществляются при помощи программных запоминающих устройств, используются на специализированных сварочных производствах.  Наличие шаговых двигателей, управляющих вращением и поворотом рабочего стола позволяют с высокой точностью совмещать сварочное сопло с заготовкой. Автоматические сварочные позиционеры, оснащенные блоком числового программного управления в комплексе с манипулятором сварочного сопла позволяют осуществлять сложные сварочные операции в среде защитных газов и под флюсом.

Отдельным типом позиционеров являются роторные устройства, в конструкции которых помимо рабочего стола присутствует специальная вращающаяся консоль. Роторные позиционеры позволяют получать внутренний шов и производить наплавку заготовок сложной конфигурации без дополнительных переустановок.

к содержанию ↑

Применение сварочных позиционеров

Универсальные сварочные позиционеры позволяют выполнять практически все основные виды сварочных работ. Это угловые, кольцевые и стыковые швы для автоматических устройств, а также кольцевые и прямые для ручных позиционеров и полуавтоматов.

Использование позиционеров оптимально для работы с цилиндрическими заготовками и конструкциями. С их помощью можно проводить сварку горизонтальных труб, фитингов, блоков, законцовок, валов, резервуаров, бочкообразных элементов. Помимо того, позиционеры применяются для осуществления наплавки на различные цилиндрические детали и сварки многоуровневых конструкций.

к содержанию ↑

Выбор сварочного позиционера

Важным критерием выбора сварочного позиционера являются параметры грузоподъемности рабочей поверхности. В зависимости от этого показателя формируются общие габариты устройства и его технологические возможности.

Другим критерием, на который следует обратить внимание при выборе, являются задачи, которые предстоит решать с использованием устройства. Оптимальным решением является универсальный сварочный позиционер, позволяющий выполнять большинство видов сварочных работ  благодаря наличию возможности осуществления различных манипуляций как с наклоном, так и вращением.

Для производственных нужд подойдут автоматические устройства, обеспечивающие достаточную скорость позиционирования деталей при помощи электродвигателей и блоков ЧПУ.

Для небольших мастерских и личного использования вполне подойдут недорогие ручные позиционеры, которые обеспечивают выполнение основных сварочных операций с высоким качеством.
