Припой ПОС 61

Для того чтобы соединить две различных детали между собой с помощью пайки могут использовать разнообразные расходники. Чаще всего в качестве присадочного материала для пайки используется припой. С его помощью можно без особых проблем соединить детали, заполнить пустое пространство между ними и т.д.

Припой ПОС-61 - Основы | solo-project.com

Естественно, что разнообразные детали имеют разный химический состав, следовательно, для каждого конкретного случая нудно подбирать определенную модель припоя. Помимо схожего состава, его свойства, причем как физические и механические, так и химические, должны быть максимально похожи на такие же характеристики рабочего материала. В этой статье будет рассмотрен припой, который относится к категории оловянно свинцовых веществ – ПОС 61.

Технические характеристики

Припой для пайки ПОС 61 достаточно хорошо распространен в нашем государстве. Его повсеместно применяют как на промышленном уровне, так и бытовых условиях. Его отличительной особенностью является то, что из-за высокого процентного содержания олова в химическом составе, его температурная точка, при которой материал начинает подвергаться плавлению, очень низкая. Стоит отметить, что этот припой можно отнести к одному из самых легкоплавких расходников для пайки. К данной категории причисляются все присадочные материалы, температура плавления которых меньше 450-ти градусов по Цельсию. ПОС 61 плавиться при температурах ниже 200-от градусов по Цельсию. Эта модель производится в нашей стране в строгом соответствии с государственными стандартами.

Благодаря вышеописанным свойствам присадочный материал этой модели обладает повышенной текучестью. В некоторых случаях это свойства относится к минусам, но не в данном. Из-за низкой температуры плавления и высокой текучести припоя с ним можно работать практически с любым оборудованием, начиная от обычного бытового паяльника, заканчивая профессиональными специализированными агрегатами. В процессе пайки, припой способен проникать даже в самые мельчайшие трещины и выемки, что, безусловно, позволяет поднять уровень качество итогового результат соединения, в частности его прочность.

Также присадочный материал хорошо взаимодействует с водой. Благодаря хорошему смачиванию, пайка с использованием припоя этой модели не вызывает никаких трудностей в процессе работы. Все химические, физические и механические свойства расходного материала определяются его химическим составов, а точнее определенным соотношением элементов в нем. Даже если изменить это значения всего лишь на одни процент, все характеристики материала могут кардинально измениться. Помимо основных элементов в составе, в его структуру могут добавляться дополнительные вещества, которые позволяют улучшить ту или иную конкретную характеристику припоя.

Технические характеристики припоя ПОС 61 с канифолью 1 мм и 8 мм

Этот присадочный материал можно использовать при работе с микросхемами, так как низкая температура плавления не вызовет технических проблем, а главное минимизирует риск повреждение тонкой поверхности. В отличие от других моделей припоев, в работе с которыми используются высокие температуры, что может повредить состояние рабочей поверхности, использовании ПОС 61, при должном умении и оборудовании, абсолютно безопасно даже для самого тонкого металла.

Низкое значение температурной отметки, при которой материал начинает подвергаться плавлению, помогает добиться еще одного важного свойства материала. Оно заключается в том, что помимо основного применения в качестве расходного материала для пайки, его можно использовать в качестве вещества для лужения паяльника и рабочей поверхности.

Существует характерная особенность, суть которой заключается в том, что чем меньшем количестве в химическом составе припоя присутствует свинец, тем больше там имеется разнообразных дополнительных элементов. Наиболее редким элементом, имеющимся в составе альтернативных моделей достаточно редко, является сурьма. Его присутствие позволяет получать соединения максимального уровня герметичности, что значительно улучшает качество итогового результата соединения в целом.

Припой ПОС 61 гост 21931 76 очень часто используются в процессе ремонта трубопроводов и других изделий, чья рабочая деятельность производится в постоянном контакте с водой и другими разнообразными жидкостями. Высокий уровень популярности обусловлен простотой применения данной модели материала.

к содержанию ↑

Модификации присадочного материала для пайки ПОС-61

Модель припой ПОС-61 производится в разнообразных версиях. Чаще всего они отличаются друг от друга исключительно размером, но также существуют модификации с наличием дополнительных химических элементов и веществ в составе. Стоит рассмотреть наиболее часто используемые модификации.

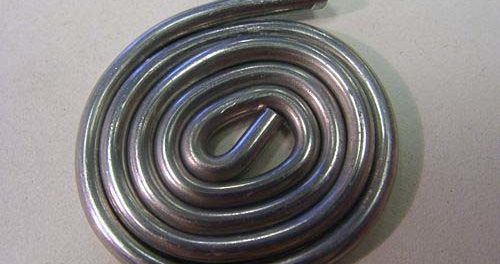

1. Припой в форме проволоки. Минимальное значение толщины материала равняется одному миллиметру, максимальная – семи. Данная версия применяется при пайке чего-либо чаще всего.

2.       Присадочный материал в виде трубок. Отличительной его особенностью среди всего спектра версий модели ПОС-61 является то, что в его составе имеется дополнительный элемент – канифоль. Это позволяет значительно упростить все проводимые работы, так как необходимость использования разнообразных дополнительных веществ помимо присадочного материала отсутствует.

3.       Версия в виде прутков – припой принимает форму прутков небольшого размера. Наиболее часто применяется во время проведения работ в бытовых условиях.

4.       Реже всего используется версия в виде ленты. В составе данного вещества отсутствует какие-либо дополнительные элементы, помимо веществ входящих в основной состав материала.

к содержанию ↑

Состав, физические свойства и механические характеристики

В основной химический состав любой версии припоя ПОС-61 входят следующие элементы (значения указаны в процентном соотношении):

  • Sn – 61;
  • Pb – от 38 до 39;
  • Sb – 0.05;
  • Bi – 0.01;
  • Fe – 0.02;
  • Ni – 0.02;
  • S – 0.02.

Данный набор химических элементов в составе присадочного материала в указанном соотношении придает материалу следующие основные физические свойства:

  • температурная отметка, при достижении которой материал начинает подвергаться плавлению, равняется 183-ем градусам по Цельсию;
  • плотность равна восьми с половиной грамм на один квадратный сантиметр;
  • теплопроводность – 0,12;
  • припой способен увеличиваться в размере относительно изначального значения примерно на сорок пять процентов.
к содержанию ↑

Номенклатура

Материал производится в достаточно широком диапазоне размеров, что позволяет без проблем подобрать нужный. Он может принимать следующие значения.

1. Проволока:

  • 1 мм;
  • от 1,2 до 1,8 мм с шагом в три десятых миллиметра;
  • от 2 до 4 мм с шагом в половину миллиметра;
  • 5 мм.

2.       Пруток:

  • 8 мм;
  • от 11 до 15 мм с шагом в два миллиметра.

3.       Трубка (значения наружного диаметра):

  • от 1 до 4 мм с шагом в пять десятых миллиметра;
  • 5 мм.

4.       Лента:

  • 0.8 и 1 мм, при ширине материала от восьми до десяти миллиметров;
  • от 1 до 3 мм с шагом в полмиллиметра, а также 4 и 5 мм, при ширине материала от десяти до пятнадцати миллиметров.
Припои оловянно-свинцовые ПОС-61 для пайки радиокомпонентов ...

Наименование модели расшифровывается следующим образом:

  • аббревиатура «ПОС» означает то, что припой относится к категории оловянно-свинцовых присадочных материалом с доминирующими элементами в виде олова и свинца;
  • число 61 указывает на процентное содержание олова в химическом составе вещества.
Технические характеристики припоя ПОС 61 с канифолью 1 мм и 8 мм

Припой данной модели, а также все его модификации достаточно популярны как в промышленной сфере, так и в бытовых условиях. Наиболее известные бренды, занимающиеся его производством, это – Арсенал, Техноскрап, КиевЦветМет и другие.
