Работа профессионального мастера кроме конечного результата видна и в малых деталях, особенно характеризует качество и уровень мастерства такой показатель, как техническая культура. К этому понятию целиком можно отнести и культуру соединения методом пайки. Здесь как на ладони видны все огрехи, допущенные при монтаже, особенно если это касается сборки схем на основе радиокомпонентов. Наплывы припоя, неаккуратно наложенное соединение с обвисшими каплями, дефекты, связанные с заливом оловом дорожек платы все это, говорит о низкой квалификации и явно некачественном ремонте.

С другой стороны, даже молодые мастера, использующие в своей работе только один тип паяльника и один сорт припоя, без труда могут избавиться от подобных ошибок, применяя в процессе пайки дополнительные средства и инструменты. Для соединения простых радиокомпонентов на печатных платах часто используются в качестве вспомогательных средств медная оплетка для снятия излишков припоя. Использование данного аксессуара как показывает практика, позволяет в кратчайшие сроки овладеть техникой пайки соответствующей высокому уровню технической культуры.

Ликбез по пайке | Электроника для всех

Медная оплетка

Применение этого средства позволяет кроме получения аккуратного соединения избавиться еще от многих проблем, связанных с ремонтом печатных плат.

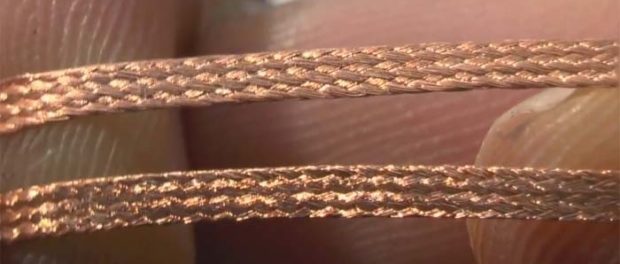

Оплетка для удаления излишков припоя представляет собой небольшой отрезок меди или медно содержащего сплава, обладающего отличной теплопроводностью и пластичностью. Чаще всего медная оплетка выступает в виде плоского жгута тонких медных проволок. Медь отлично поддается пайке, прекрасно взаимодействует практически со всеми видами припоя. Олово или марочный припой отлично ложиться на медь, а если учесть что для ремонта платы достаточно небольшого количества припоя, то такая медная шина отлично уберет остатки олова.

К достоинствам этого вида материала просто необходимо отнести и высокую теплопроводность. При ремонте плат, особенно с большим количеством дорожек и требованиями по соблюдению температурного режима пайки, жгут медных проводов выступает как дополнительный радиатор, отводя излишнее тепло.

Особенно востребована такая шина в ремонте современных приборов, в которых многие детали расположены практически рядом, и пайка стандартным методом может попросту залить соседние дорожки. Оплетка, используемая как разделитель, без труда отберет излишки припоя, сохранив целостность печатной платы.

Виды оплетки

Специализация инструментов для одного типа работ сказывается и на выпускаемых размерах и типах даже такого материала, как медная оплетка. По сути это самый обычный расходный материал, такой же, как и салфетки для чистки жала паяльника просто имеющий свое особое назначение. Вместе с тем оплетка выпускается для нескольких видов работ и имеет свою кодировку и обозначение:

  • ОО – наименьший размер медной оплетки;
  • АА – размерность этого типа позволяет работать с мелкими деталями;
  • АВ – размерность, ориентированная на средние радиокомпоненты;
  • ВВ – размер для масштабных работ.

Марки

Каждый класс имеет, кроме назначения, и свои, присущие только ему особые качества:

  • ОО – ширина 0,8 мм, бобина имеет белую этикетку, упаковка имеет длину 1,5 м, 15 и 25 метров, рекомендовано применение с паяльником мощностью 15 Вт, основное назначение микроэлементы;
  • АА – ширина 1,5 мм, маркировка этикетки желтого цвета, поставка длины 1,5 м, 15 и 25 метров, назначение – миниатюрные радиокомпоненты, мощность паяльника до 20 вт;
  • АВ – ширина 2,2 мм, маркировка этикетки зеленого цвета, поставка длины 1,5 м, 15 и 25 метров, назначение – стандартные радиокомпоненты, мощность паяльника до 50 вт;
  • ВВ – ширина 2,7 мм, маркировка этикетки синего цвета, поставка длины 1,5 и 15 метров, назначение – большие электронные элементы, мощность паяльника до 70 Вт;

Особенности применения в практической работе

Приступая к работе прежде всего необходимо позаботиться чтобы, независимо от того ремонт какой техники планируется в арсенале был ассортимент оплетки. Такая предусмотрительность необходима для успешного ремонта и легкости подбора подходящего размера. Для начинающих мастеров покупка бухты в 25 метров вряд ли оправдана, а вот небольшие отрезки, но всех наименований все-таки должны быть.

Научиться работать с лентой довольно просто, но рекомендуется это делать на уже окончательно сгоревшей плате, так выйдет не только дешевле, но и намного продуктивнее.

Оплётка для снятия припоя (2.5мм, 1.5 метра) - Паркфлаер

Сам процесс выглядит следующим образом:

  • отматывается небольшое количество оплетки, достаточно чтобы локализовать место разлива припоя;
  • прогревается паяльником место соединения до получения жидкого олова;
  • поднести медную оплетку к припою и контролировать процесс впитывания его в оплетку;
  • доведя количество припоя на месте пайки до разумного количества аккуратно убрать ленту;
  • ножницами отрезать пропаянный участок оплетки.

Совет! Для работы с медной оплеткой рекомендуется использовать небольшие отрезки по 3-4 см, а вот удержание производить пинцетом или специальным зажимом, так  работа будет намного аккуратнее и красивее.

Оплетка своими руками

Желание сэкономить или просто нехватка времени на покупку этого аксессуара подталкивает довольно часто к нестандартным решениям. Одним из выходов в критической ситуации может быть использование оплетки экранированного кабеля или самостоятельное изготовление такого изделия.

Оплетка, состоящая из плоско переплетенных медных проводов, вполне может быть изготовлена и самостоятельно, и необязательно она получится плоской, главное, чтобы жилы отлично впитывали припой. Для этого нужно сплести в косичку несколько однотипных проводов с примерно одинаковыми по диаметру жилами. Здесь нужно акцентировать внимание, что проволоку нужно именно переплетать, а не стягивать или просто скручивать.

На заключительном этапе нужно просто придать получившейся скрутке плоскую форму. Для этого легкими ударами молотка получается нужная форма в виде ленты.

Вместе с тем полностью ориентироваться на самостоятельное изготовление не стоит, ни надлежащего качества, ни количества по сравнению с представленными на рынке торговыми марками не выйдет. Поэтому легче и проще приобрести нужное количество оплетки наиболее распространенных торговых марок Baku, Chem, Ya-Xun, Wick, ProsKit соответствующего качества и адекватной по цене.
