На рынке инвертор представлен в большом ассортименте, где любой желающий сможет подобрать для сварочных работ дома необходимое оборудование. Альтернативным вариантом является его изготовление своими руками.

Следует ознакомиться с конструкцией и особенностями инвертора, нюансами контактной сварки, детальной инструкцией о самостоятельном проведении сварочных работ. Также мы узнаем о выполнении самодельного сварочного устройства из автомобильных батарей и микроволновки.

Технологические аспекты проведения контактной сварки

Не только для автолюбителей и владельцев домов требуются сварочные работы. Сварочный инвертор может потребоваться в небольшой мастерской или дома для монтажа металлических деталей.

Принцип работы инвертора основан на нагреве металла от электротока, после чего происходит его расплавление и застывание с образованием сварочного шва. Чтобы закрепить свариваемые части, защитив их от раздвигания, следует сжать детали электродами, по которым передается ток.

Самый простой сварочный инвертор своими руками - подбираем ...

Чтобы выполнять домашнюю сварку, понадобится питание от мощных источников, из-за чего может перегреваться бытовые провода. Поэтому предварительно следует проверить качество проводки и при необходимости осуществить замену.

Во время точечной контактной сварки осуществляется соединение двух заготовок по прилегающим краям. Таким способом пользуются при монтаже небольших деталей, тонкого материала, прутов из металла толщиной до 0,5 см.

к содержанию ↑

Варианты сварки деталей

Поверхности могут соединяться тремя способами: непрерывным или прерывистым оплавлением, сопротивлением. Во время сварочных работ с помощью оплавления обрабатываемые детали или металлолисты соединяют и нагревают током до их плавки. Такой технологией можно пользоваться в обработке цветных металлов, низкоуглеродистых сталей, монтаже стали, латуни и меди. Но таким методом редко пользуются из-за жестких требований к температурам, отсутствию в соединительных зонах примесей.

Как сделать споттер своими руками: подробная инструкция

Во время непрерывной оплавки заготовок применяют клещи для сварки и другие варианты фиксаторов. Детали соединяют при включении тока. После того, как края монтируемых деталей будут оплавлены, осуществляется осадка и выключается токовая подача. Таким способом пользуются в монтаже тонкостенных трубопроводов, но можно соединять заготовки, отличающиеся структурой. Главным преимуществом метода является оперативность выполнения. Однако по сварочному шву может вытекать металл с появлением угара.

При последовательном плотном или ослабленном контактировании осуществляют прерывистую оплавку. С помощью зажимных клещей замыкается сварочная линия в области соединения заготовок, пока их температура не достигнет 900-950°C. Таким методом пользуются при недостаточной исходной мощности устройства для непрерывной оплавки.

В результате контактной сварки пользователь выполняет следующие работы:

    Точечная сварка в домашней мастерской » Электрика в квартире и ...
  • готовит поверхности для монтажа (зачищает и выравнивает контуры);
  • соединяет края заготовок и закрепляет их прижимными деталями;
  • включает источник тока;
  • прогревает и оплавляет края заготовок при работающем оборудовании;
  • производит осадку и выключает ток.
  • Контактная сварка - видео как сделать сварочный аппарат контактной ...

Все перечисленные разновидности сварочных процессом имеют схожую технологию работ, но различаются креплением деталей и токовой подачей.

Для бытового сваривания деталей точечным способом можно выполнить устройство своими руками. В нем главными рабочими механизмами будет зажим, устройство подачи напряжения на конденсаторах, у которого на низковольтную обмотку крепится электрод. Другое зажимное крыло является опорным, может монтироваться с деталью больших параметров.

к содержанию ↑

Производство сварочного устройства из микроволновой печки

Споттер своими руками из сварочного аппарата

Как было уже сказано, аппарат для сварочных работ контактным способом можно сделать своими руками, где основной деталью является трансформатор от микроволновой печи. Выполняя подобное устройство, надо сделать предварительные расчеты выгодности такого устройства в сравнении с приобретением готового инвертора.

Самой дорогой деталью в самодельном устройстве является трансформатор, остальные расходные материалы (основу для крепления деталей, кожух с проводами) можно взять из ремонтного сервиса.

Следует приготовить трансформатор, мощность которого будет начинаться от 1 кВт, чтобы выполненное из него оборудование для сварки могло соединять листы толщиной до 1 мм. Если вдвое повысить мощность трансформатора, то можно будет обрабатывать листы толщиной до 1,8 мм. У современных микроволновок мощность трансформатора может составлять 3 кВт.

Для повышения мощности тока возможно применение 2, 3 трансформаторов.

Как собрать аппарат для точечной сварки из инвертора своими руками

Трансформатор нужно вытащить из защитного кожуха, удалить шунты и вторичную обмотку. Из-за того, что в микроволновке применяется высокое напряжение, на первичной обмотке устройства имеется меньше петель в сравнении с вторичной обмоткой. Чтобы убрать разность потенциалов, мы должны будем модернизировать вторичную обмотку, и адаптировать ее для целей точечной сварки.

Трансформатор детально зачищается от остатков шунтов и вторичной обмотки, при потребности можно воспользоваться длинным узким предметом или металлической щеткой. То есть вторичную обмотку нужно делать новую, а остается в том же виде первичная. Для этого нужно взять многожильные провода, сечение которых не должно быть меньше 1 квадрата (из-за высокого напряжения будущего трансформатора). Для вторичной обмотки можно сделать 2-4 витка проводки (получится напряжение 2Вт), но из-за толстого изоляционного слоя его не получится загнуть по катушке. Поэтому провод нужно очистить от изоляции и обернуть его изолентой.

При использовании цепи из нескольких трансформаторов, следует объединить выводы вторичных обмоток. Если применяется один трансформатор, то для него можно использовать корпус микроволновой печки, уменьшить его по длине и ширине.

Кожух для нескольких трансформаторов можно выполнить из железного листа, покрыв его изолирующим материалом (изолентой).

Точечная сварка - выполнение аппарата своими руками

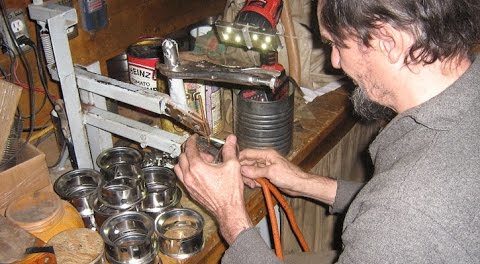

Чтобы подвести ток к области сваривания, создается рычажное устройство. Где один рычаг прочно прикрепляется к главной поверхности (чтобы точечная сварка была удобной, здесь же крепится трансформатор с кожухом струбцинами). Во время опускания, второй рычаг будет давить на детали.

Выключатель вводится в цепь первичной обмотки, монтируется на верхний рычаг, что поможет одновременно пускать ток и сжимать деталь. В этом случае клещи не будут применяться, а предварительно спаиваются наконечники с проводкой, чтобы предотвратить окисление.

При контактной сварке будут применяться медные стержни большей толщины (в сравнении с размерами проводки). Во время работы они будут подточены или заменены.

При работе деталь будет зажата рычагами между парой электродов и запущен ток.

к содержанию ↑

Производство сварочного устройства из аккумуляторных батарей

Во время сварочных работ электрическим сварочным устройством на бытовые сети возлагается высокая нагрузка. В результате долгой точечной сварки могут расплавиться провода или сломаться бытовое оборудование. Поэтому сварочное устройство может питаться от автономного электроснабжения. Для таких целей подойдет переносной генератор, работа которого осуществляется от дизтоплива или бензина, который можно купить или сделать своими руками.

Потребуется несколько АКБ от машин, бывших в эксплуатации (желательно одной энергоемкости). В этом случае расчет силы тока будет составлять 1/10 от аккумуляторной емкости. Если применялись аккумуляторы разной мощности, то расчет можно выполнить с помощью самой малой емкости.

Создается цепь из аккумуляторов, которые были последовательно соединены. Скрепляются их «минусы», «плюсы» кусачками, проводами или проводкой для прикуривателя. Также могут применяться любые клещи. Выводится провод от свободного «минуса» к электроду, его зажимают клещами. От свободного «плюса» к рабочей пластине в цепь устанавливается реостат.

К готовому оборудованию для контактной сварки можно выполнить оборудование для зарядки.

В результате анализа всех вариантов самостоятельной сборки оборудования для точечной сварки, становится понятной доступность этого метода. Благодаря вышеизложенной информации пользователи могут получить первоначальные навыки точечной сварки, самостоятельно сделать из имеющихся материалов инвертор для контактной сварки.
