Из чего состоит электрод

Главным расходным сырьем для сварочных работ являются электроды, которые представлены массой разновидностей (свыше 200 шт.). К их характеристикам относят длину, толщину, материал для выполнения стержня, область использования и внешнее покрытие. Существуют электроды без обмазки.

Для образования шва важное значение имеет покрытие электрода, но оно состоит из нескольких металлов. Из-за этого при выборе нужно определить состав присадочного материала, чтобы определить основные параметры. От правильности подбора будет зависеть качество сварки, что также важно, как и профессионализм исполнителя.

Для изготовления присадочных материалов применяется сварочная проволока диаметром 1-12 мм, длина которой не превышает 450 мм. Многие сварные электроды отличаются содержанием кремния, фосфора и углерода.

Как работает электрод?

Начиная работу с электродом, сварщик размещает один его конец в электрическом держателе, который служит одним сетевым контактом, идущим от трансформатора. Другой контакт цепи фиксируется на монтируемом элементе или рабочем столе, также проводящим ток.

Из чего состоит электрод – виды покрытий и маркировка

При соприкосновении электрода с деталью происходит замыкание цепи. Работник держит его в приподнятом виде относительно поверхности, чтобы не создавать полноценное замыкание. То есть создаются условия образования электродуги, что защитит электрод от заливания, а трансформатор от сгорания. Качество сварки будет зависеть также от материала изготовления сварных электродов, что будет влиять на надежность пользования сварочным швом.

Во многих ситуациях электрическая дуга является неблагоприятным явлением, но при проведении сварочных работ она способствует расплавке металла, преобразует электрический ток в тепловую энергию. С помощью расплавляемого металла будут заделываться трещины, соединяться несколько деталей и пр. Почти у всех электродом имеется защитный слой, придающий присадочным материалам определенные характеристики. Внешнее покрытие электрода улучшает свойства плавки, служит защитой ванны для сварки от посторонних действий и попадания других предметов.

Особенности конструкций разных электродов

Присадочные материалы отличаются по сфере использования, от чего зависят все технические характеристики. Они также зависят от используемого материала в изготовлении сварочных электродов, который должен сочетаться с основой заготовки. Электроды могут производиться из чугуна, алюминия, разных сортов стали, меди и вольфрама.

Производители редко применяют металлы в чистой форме, часто добавляя в состав сварочных электродов легирующие компоненты для придания определенных свойств. На конструктивные особенности это оказывает незначительное влияние (кроме толщины и длины), в сравнении со сферами их использования.

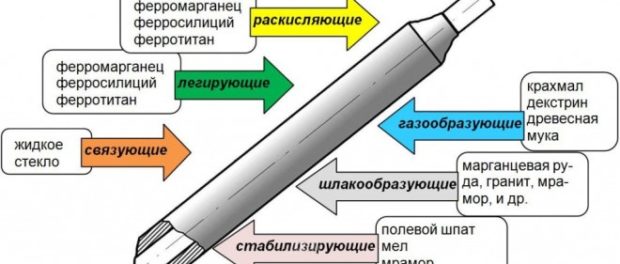

Состав электрода

Сварочный электрод характеризуется простым строением, в его составе основными элементами является стержень, внешнее покрытие и контактный торец без обмазки. Разобравшись со строением сварного электрода, можно более детально разобраться с его характеристиками. У каждого составного элемента есть индивидуальные особенности, влияющие на качество полученного шва и область его использования.

Из стержня получается сварной шов. Он расплавляется под действием дуги и заполняет сварочную ванну. От толщины электродного стержня зависит глубина залегания шва, в том числе и применяемый размер ванны.

Длина материала позволяет более длительно вести непрерывный шов, что является важным на ответственных объектах (ведь из-за каждого разрыва снижается качество сварки). Главным параметром можно считать материал стержня, который должен соответствовать свариваемому изделию.

Из чего состоит электрод – виды покрытий и маркировка

Тип покрытия электрода

Основной ролью покрытия является поддержание непрерывного горения электродуги. Выделяют следующие типы электродов:

  • с рутиловым слоем. В основе таких электродов находится диоксид титана (рутиловый концентрат). При их применении имеется высокий риск появления трещин (в сравнении с кислым слоем), но конечный результат схож со спокойными сталями. При проведении сварочных работ почти отсутствует появление металлических брызг, работать можно при наличии ржавчины на рабочей поверхности;
  • с кислым слоем. В состав покрытия на таких электродах входит кремний, марганец и железо. В этом случае у горячего металла на сварном шве появляется риск трещинообразования, но у него отсутствуют поры (даже при наличии на поверхности ржавых пятен);
  • с целлюлозным слоем. В составе покрытия будет находиться около половины органических компонентов, из-за чего в нем содержится избыточное количество водорода. При использовании электродов с целлюлозным покрытием характерно появление плотного ровного валика. Это обеспечивает простоту их применения при вертикальных швах;
  • с основным слоем, содержащим карбонаты и фтористые соединения. После того, как шовный металл остынет, он получается пластичным и вязким при механическом воздействии. Основное покрытие отличается высокой устойчивостью к появлению трещин, однако если на поверхности есть ржавчина, то существует большой риск к формированию пор;
  • с ильменитовым слоем. Электроды с таким покрытием обладают усредненными характеристиками изделий с рутиловым и кислым слоем.

Между собой электроды отличаются толщиной покрытия, бывают тонкими и толстыми. С помощью тонкого покрытия можно создавать более стойкое горение дуги. Но у электродов с толстым слоем имеется много достоинств, из-за чего они характеризуются большим разнообразием сфер применения.

Как выбирать сварочный электрод?

Выбор сварочного электрода считается важной процедурой, в процессе которой следует учитывать следующие аспекты:

  • правильный выбор внешнего слоя, в соответствии с рабочими условиями;
  • максимальную схожесть материала покрытия с составом соединяемых элементов;
  • правильный выбор толщины электродов в соответствии с мощностью устройства и нужной глубиной шва.
