Если вы когда-то ходили по промышленной площадке, наверняка обращали внимание на металлические настилы под ногами. Они красивы своей простотой и невероятно практичны. Один из популярных вариантов — сварной решетчатый настил типа sp. В этой статье я постараюсь рассказать о нем прямо и по-деловому: что это такое, как он устроен, где лучше подходит и на что смотреть при выборе и монтаже.
Что такое сварной решетчатый настил типа SP

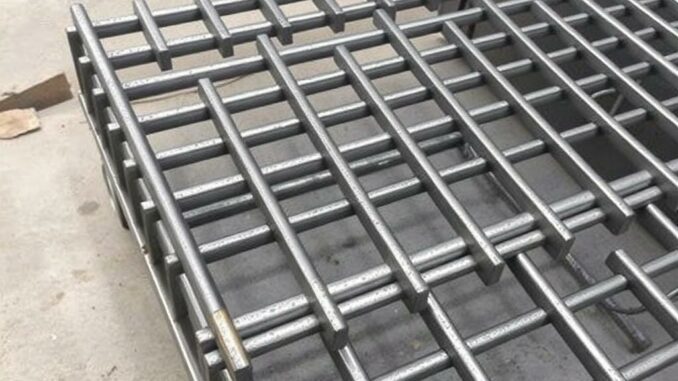

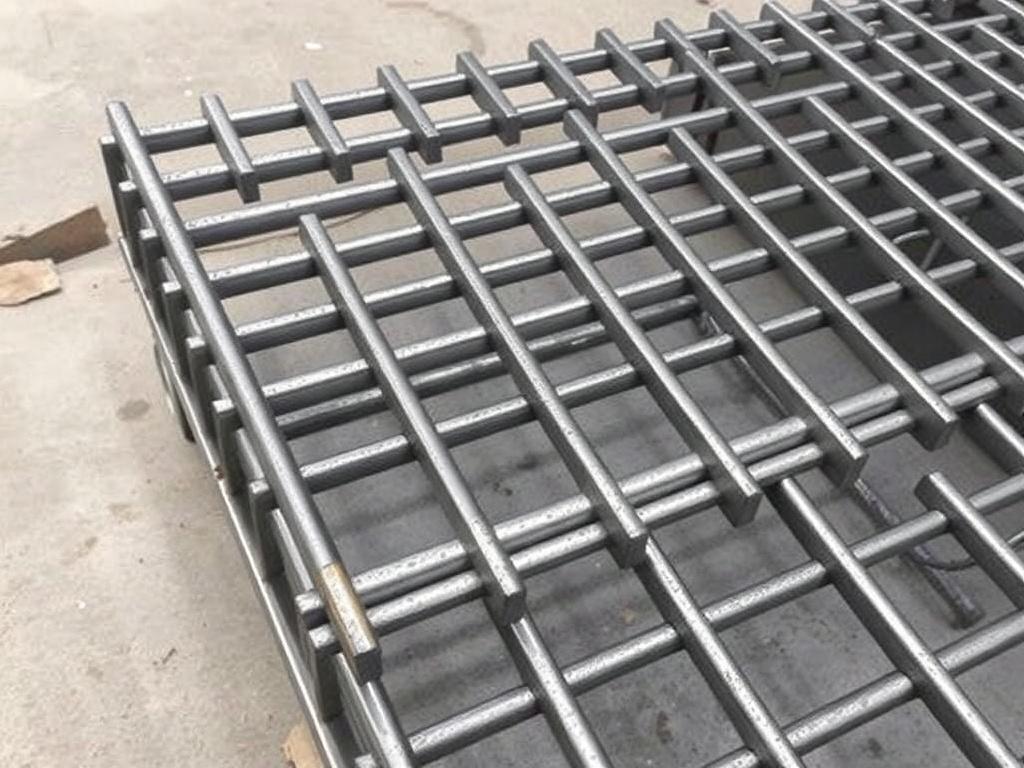

В двух словах, это металлическая сетка из несущих продольных прутков и поперечных перемычек, сваренных в каждом пересечении. Конструкция получается очень жесткой и одновременно легкой, с большими порами для дренажа и вентиляции. Буквы SP чаще всего используются в маркировке у производителей как обозначение конкретной геометрии прутков и шага; точные размеры зависят от завода и технических требований проекта.
Главная идея — создать настил, который выдерживает нагрузку по направлению продольных несущих прутков, но при этом оставляет открытую поверхность. Это удобно там, где важны прочность, безопасность и возможность пропуска света, воды и воздуха.
Конструкция и материалы
Конструкция решетки проста, но с нюансами, на которые стоит обратить внимание. Есть несущие прутки, которые принимают основную нагрузку, и поперечные перемычки, которые фиксируют положение несущих и придают жесткость. Прутья могут иметь разный профиль: плоский, сужающийся, «T»-образный — это влияет на несущую способность и вес.
Материалы обычно следующие: углеродистая сталь, конструкционная сталь с последующей защитой цинком, иногда нержавеющая сталь для агрессивной среды. Покрытие бывает горячее цинкование, порошковая покраска или комбинированные решения. Выбор материала определяется условиями эксплуатации: влажность, коррозионная активность среды, требование к антискользящим свойствам.
Типичные элементы и варианты обработки
Производитель может предложить дополнительные опции: наплавку против скольжения, приварные крепежи, обрамляющие полосы для чистого края, финишную подгонку под ступени лестниц. Для работы в химически агрессивных средах настил из нержавейки окажется дороже, но часто экономически оправданным решением, потому что срок службы существенно выше.
Производство: как изготавливают SP-настил
Процесс начинается с раскладки несущих прутков на жесткой плите в нужном шаге. Поперечные перемычки укладывают сверху и с интервалом, после чего электрической точечной сваркой или контактной сваркой соединяют элементы в каждом пересечении. После сварки настил подвергают механической обработке для удаления заусенцев, и далее выполняют защитную обработку поверхности.
Контроль качества включает проверку сварных швов, геометрии и толщины покрытия. Хороший производитель даст паспорт качества и инструкции по монтажу, а также рисунок с размерами и допустимыми нагрузками.
Преимущества и ограничения
Преимущества заметны сразу: высокий удельный модуль прочности, малая масса при приличной несущей способности, отличная водопроницаемость и вентиляция, простота уборки и обслуживания. Настил легко резать и подгонять на месте, что удобно при монтаже нестандартных платформ и лестниц.
| Преимущества | Ограничения |
|---|---|
| Высокая механическая прочность и долговечность | Шум при ходьбе по металлической поверхности |
| Дренаж и вентиляция поверхности | Не всегда подходит для мелкогабаритных предметов, которые могут проваливаться |
| Простой монтаж и ремонт | Потребность в защите от коррозии в агрессивной среде |
| Возможность сварки и крепления на месте | Цена нержавеющих вариантов заметно выше |
Где применяют настилы SP
Список применений широк и разнообразен. Эти настилы можно встретить на промышленных платформах, мостиках обслуживания, аварийных проходах, вышках, ступенях лестниц, в решетках для люков и ограждениях. Они незаменимы в нефтегазовой, химической, энергетической отраслях и на складах, где важна устойчивость к скоплению воды и грязи.
- Промышленные эстакады и платформы
- Лестницы и ступени
- Покрытия для технических проходов
- Площадки обслуживания оборудования
- Декоративные фасадные решения с вентиляцией
Как выбрать настил типа SP: практическая инструкция
Выбор обычно начинается с вопросов: какие нагрузки будут действовать, какая окружающая среда, какие требования по безопасности и эстетике. Ниже — чек-лист, который поможет не упустить важное.
- Нагрузка: статическая и динамическая, на одну точку и на кв. метр.
- Шаг несущих прутков: чем мельче шаг, тем выше нагрузка, но больше вес и цена.
- Материал и покрытие: сталь + горячее цинкование для большинства условий; нержавейка для агрессивной среды.
- Антискользящие элементы: наплавка или рифление при необходимости.
- Габариты и возможный монтаж: нужна ли обрамляющая полоса, крепежные детали.
- Сертификаты и документация от производителя.
Примерная таблица типичных параметров
Эта таблица дает ориентиры. Конкретные значения лучше смотреть в каталоге производителя.
| Параметр | Примерный диапазон | Примечание |
|---|---|---|
| Шаг несущих прутков | 20–100 мм | Меньший шаг — большая несущая способность |
| Шаг поперечных перемычек | 25–100 мм | Влияет на жесткость и поведение при точечных нагрузках |
| Открытая поверхность | 50–90% | Зависит от профиля прутков и шага |
| Масса | 10–45 кг/м² | Зависит от профиля и шага |
Монтаж, фиксация и безопасность
Монтаж решетки несложен, но требует внимания к деталям. Панели укладывают на несущие балки и закрепляют при помощи специальных скоб или болтов. Крайние кромки часто обрамляют плоской полосой для безопасности и эстетики. Для лестниц предусматривают носки и дополнительные элементы против скольжения.
Важно обеспечить правильное опирание настила. Если пролет больше проектного, поверхность будет прогибаться сильнее. Также учтите тепловое расширение металла — особенно для длинных непрерывных панелей. Не экономьте на крепежах: срывы и люфты быстрее приводят к износу и угрозе безопасности.
Короткая инструкция по монтажу
- Проверьте геометрию опор и очистите поверхность от мусора.
- Уложите панель, выровняйте по уровню и проверьте зазоры.
- Закрепите панель скобами или болтами через предусмотренные отверстия.
- По краю установите обрамляющие полосы, при необходимости добавьте антискользящие элементы.
- Проведите контрольную проверку перед вводом в эксплуатацию.
Обслуживание и срок службы
Срок службы зависит от материала, качества покрытия и условий эксплуатации. Техническое обслуживание простое: регулярная уборка от грязи и масла, осмотр сварных швов и крепежа, локальная покраска при появлении коррозии. В агрессивной среде рекомендую плановые проверки чаще — лучше заметить проблему до серьёзных разрушений.
- Осмотр каждые 6–12 месяцев в обычных условиях.
- Удаление отложений и обработка пораженных участков.
- При повреждении покрытия — локальная или полная реконструкция защиты.
Цены и экономика
Стоимость зависит от стали, профиля прутков, покрытия и размеров. Горячее цинкование и нержавейка увеличивают цену, но дают долгий срок службы без частого ремонта. При выборе учитывайте суммарную стоимость владения, а не только начальную цену: более дорогой настил с надежной защитой иногда выгоднее в долгосрочной перспективе.
Заключение и практические советы
Сварной решетчатый настил типа SP — универсальное решение для множества задач, где важны прочность, дренаж и простота монтажа. Главное при выборе — сопоставить реальные нагрузки и условия эксплуатации с параметрами настила. Не стесняйтесь просить у поставщика паспорт и расчеты, уточняйте шаг прутков и покрытие, а при монтаже соблюдайте требования по опиранию и креплению.
Если вам нужен конкретный пример под задачу, опишите условия эксплуатации: размеры пролетов, ожидаемые нагрузки, влажность и агрессивность среды. Я помогу подобрать критерии и расскажу, какие вопросы задать поставщику, чтобы не ошибиться с выбором.
