Такой металл как латунь благодаря своим отличным эксплуатационным характеристикам получил сегодня широкое распространение и используется в различных отраслях народного хозяйства. Достаточно часто возникает необходимость сварки латуни, что выполняется с использованием различного оборудования и по строго определенной технологии. Необходимо сказать, что латунь относится к легкоплавким металлам, что необходимо учитывать при выполнении таких работ. Расскажем вам поподробнее как проводиться сварка такого металла.

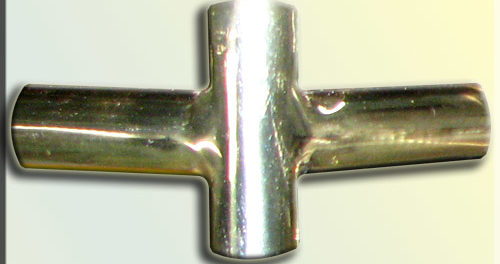

Особенности сварки латуни
Если же говорить об особенностях работы с этим металлом необходимо сказать, что в отдельных случаях возникают определенные трудности, обусловленные наличием в сплаве цинка, который расплавляется и выгорает при низких температурах. Если у самой латуни температура плавления составляет порядка 700 градусов, то цинк становится жидким и начинает выгорать уже при 420 градусах. Все это существенно усложняет сварку латуни, которая при термической обработке в месте соединительного шва начинает интенсивно кипеть, что в свою очередь не позволяет сформировать правильный шов.
Во время термического воздействия при сварке латуни образуется большое количество белого осадка. Такой остаток представляет собой окись цинка, который выгорает и соединяется с кислородом. Следует также учитывать тот факт, что испарения цинка в соединении с кислородом представляют опасность для человека. Именно поэтому при выполнении таких сварочных работ следует в обязательном порядке использовать следующие средства индивидуальной защиты:
- Респираторы.
- Защитные маски.
- Перчатки.
- Очки.
- Спецодежду.
Используемые сегодня технологии сварки латуни позволяют снизить выгорание цинка, и при этом обеспечивается отсутствие в сварном шве пор, наличие которых отрицательно сказывается на качестве соединения.
Сварка латуни аргоном
Необходимость предварительного прогрева деталей перед выполнением сварочных работ зависит в большей степени от толщины таких элементов. При соединении тонких и средних по своей толщине латунных изделий выполнять их предварительный нагрев не требуется. А вот если соединяются элементы большой толщины, рекомендуется предварительно выполнить местный прогрев.
Также исходя из толщины материала, выполняется разделка кромок под их сварку встык. В том случае, если выполняется работа с латунными листами, толщина которых не превышает полутора миллиметров, рекомендуется выполнять предварительную отбортовку листов. При этом высота такой отбортовки должна равняться двойной толщине свариваемых металлических изделий. В том же случае, если соединяются элементы толщиной более полутора миллиметров, то дополнительно обрабатывать их кромки не требуется.
При сварном соединении металлических латунных изделий следует помнить, что допустимый зазор составляет не более 2 миллиметров. В том случае, если используются дополнительные подкладки, размер допустимого зазора увеличивается до 4 миллиметров. Необходимо учитывать тот факт, что от правильности соблюдения зазора между соединяемыми деталями зависит качество выполненной сварки.
Сварка латуни полуавтоматом
Необходимо сказать, что на выбор используемых электродов непосредственно влияют особенности тех или иных латунных изделий. Наибольшую популярность получили справочные электроды марок Л62 и Л68. Использование проволочных электродов этих марок позволяет существенно уменьшить выгорание цинка, а, следственно, сварные швы отличаются прочностью и имеют правильно сформированную структуру.
Появление при выполнении сварки большого количества дефектов и разнообразных пор в сварных швах существенно усложняет выполняемые работы. Для минимизации таких пор и обеспечения максимальной плотности шва рекомендуется использовать в качестве электродов латунную проволоку, которая легирована различными раскислителями. В качестве раскислителей можно использовать серебро, марганец и алюминий. При выполнении сварочных работ рекомендуется использовать дополнительный флюс, который позволяет улучшить качество соединения и эффективно удаляет из сварного шва появляющийся оксид цинка.
При использовании кислородной сварки этого металла рекомендуем использовать электроды, содержащие в своем составе кремний и олово. В данном случае обеспечивается максимально высокая коррозийная устойчивость, а само соединение получается прочным и устойчивым к воздействию различных агрессивных сред. Распространение также получили кремнистые электроды, которые в процессе сварки уменьшают количество дыма, соответственно снижается показатель угара цинка. Такие кремнийсодержащие электроды широко используются при сварке латуни и стали.
Профессиональные специалисты при выполнении сварочных работ в обязательном порядке используют различные виды флюса. Применение таких составов препятствует окислению в расплавленной ванне и очищает сварные кромки. Все это позволяет существенно улучшить качество проведенных работ. Наилучшие результаты достигаются при использовании флюсов, изготовленных из буры и борной кислоты. Также можем порекомендовать вам использовать флюс БМ1 , который состоит из метилового спирта и метилбората. Использование такой марки флюса позволяет предотвратить выгорание цинка, соответственно сварщик будет полностью защищен от воздействия опасных для здоровья паров цинка.
Газовая сварка латуни
Следует сказать, что такие работы следует выполнять с максимально возможной в конкретном случае скоростью, что объясняется особенностями плавления этого материала. При уменьшении скорости сварки существенно увеличивается количество образующихся в шве пор. Оптимальные показатели скорости сварки составляют приблизительно 0,25 метров в минуту.
Если выполняются работы с латунными изделиями большой толщины, соединяемые детали следует устанавливать к горизонту под углом в 10-15 градусов. При этом сварка ведется снизу вверх. Предварительно необходимо разогреть соединяемые элементы, что позволит ускорить их сварку.
Присадочную проволоку при выполнении сварки латуни необходимо располагать под углом в 30 градусов к свариваемым кромкам. При этом горелка держится под углом близким к 90 градусам к поверхности изделия. Сварку нужно выполнять без поперечных колебаний, что может привести к ненужному расплавлению латунных изделий. Учтите, что проволока или электрод не должны погружаться в расплавленную ванну. Проволока должна быть в пламени горелки над расплавленной ванной. Наплавляемый металл должен располагаться в пламени горелки и каплями стекать в ванну.
Показатели прочности выполненных соединений
Следует сказать, что качество и прочность выполненной сварки латуни зависит от различных факторов. Это и толщина соединяемых элементов, разновидность используемого присадочного материала, характеристики соединяемых латунных изделий. Отметим, что применение той или иной технологии сварки позволяет обеспечить максимально возможную прочность соединения. Необходимо соответствующим образом проводить подготовку материала к работе, правильно выбирать используемый наплавляемый материал, что и станет залогом отсутствие горячих и холодных трещин в сварном шве. Также рекомендуется выполнять дополнительный отжиг соединенных элементов при температуре порядка 550 градусов. Это существенно улучшает структуру металла, обеспечивая максимально возможную прочность соединения. Отметим лишь, что подобный отжиг возможен в случае, когда свариваемые изделия имеют небольшие габариты.
Оставить комментарий
