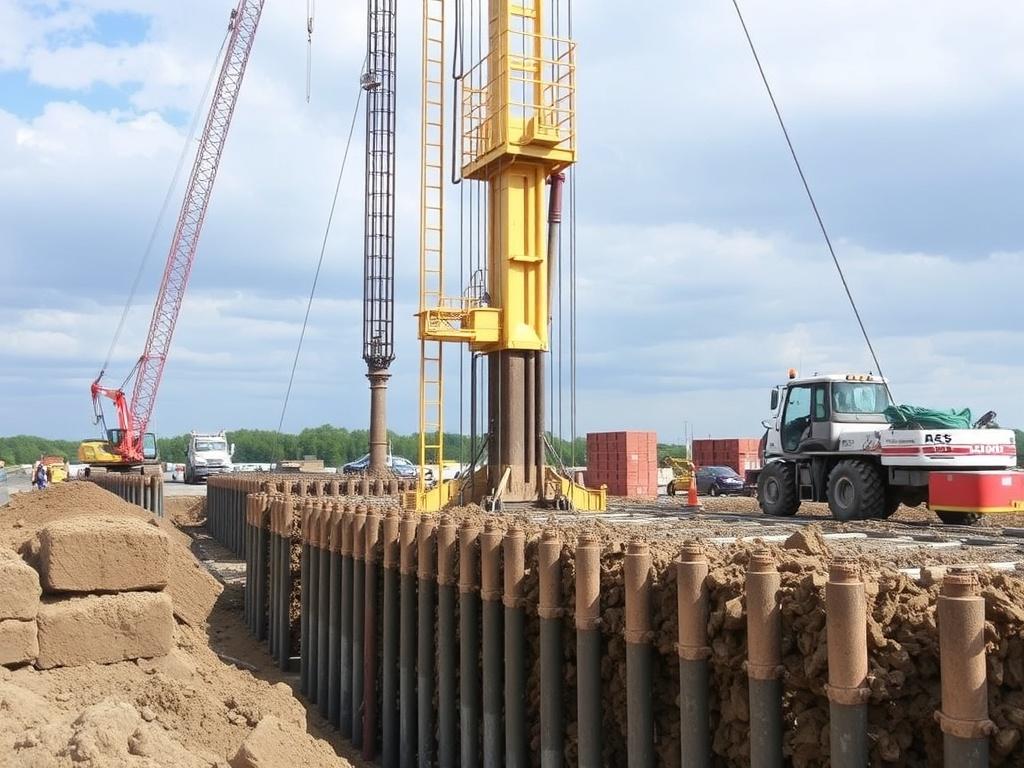

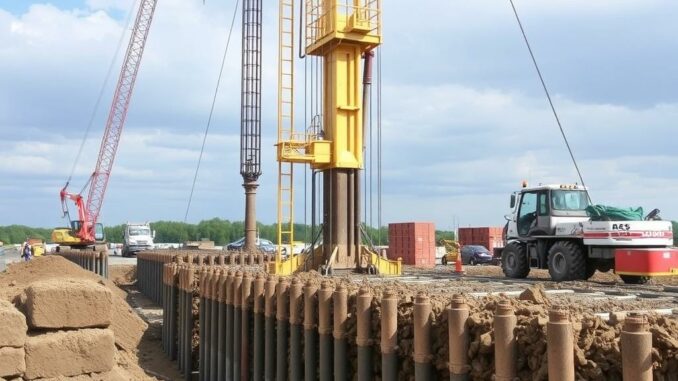

Шпунтовые работы — это то, что помогает строить на сложных грунтах, устраивать берегоукрепления и возводить котлованы в черте города. Казалось бы, ничего романтического, но на практике это сочетание инженерии, техники и небольшого искусства. В этой статье расскажу простым языком, какие бывают шпунты, как их ставят, какие подводные камни встречаются и как избежать типичных ошибок.
Если вам нужно понять, с чего начать проект, какие методы подойдут под вашу задачу и как контролировать качество — читайте дальше. Я дам и общие принципы, и практические подсказки, которые пригодятся и заказчику, и инженеру на стройплощадке.
Что такое шпунтовые работы и где они применяются
Шпунтовые работы — это устройство вертикальных ограждений из шпунтовых элементов, с помощью которых удерживают грунт и воду. Главное назначение: предотвратить осыпание стен котлована, защитить береговую линию, создать временный или постоянный экран между разными конструктивными уровнями.
Примеры применения: строительство подземных паркингов, монолитных фундаментов рядом с соседними зданиями, реконструкция набережных, устройства временных перепадов уровня воды при строительстве мостов и причалов. Часто шпунты используются в сочетании с анкерами, распорками и дренажными системами.
Виды шпунтов и материалы
Шпунты делятся по форме сечения и по материалу. Самые распространенные сечения — Z- и U-образные, есть прямошпунтовые и соединяемые элементы других профилей. Материалы — сталь, винил и композиты. Каждый вариант имеет свои плюсы и минусы.
Стальные шпунты
Стальные шпунты — наиболее популярный вариант. Они прочные, дают хорошую жесткость и подходят для высоких нагрузок. Сталь удобна для сварки и ремонта на площадке, но требует защиты от коррозии и часто облицовывается антикоррозионными составами или бетонируется с наружной стороны.
Типичные области применения: глубокие котлованы, портовые сооружения, временные ограждения на сложных грунтах.
Виниловые и композитные шпунты
Винил легче и не ржавеет, поэтому его выбирают там, где важна долговечность в агрессивной среде при невысокой нагрузке. Композитные материалы дают хорошую коррозионную стойкость и меньшую массу, но дороже и требуют аккуратного расчета.
Обычно композиты используют для мелких конструкций, береговой защиты и когда важно минимизировать коррозионные риски.
Методы установки шпунтов
Существуют четыре основных метода: вибрация, удар, вдавливание (гидропресс), механическое вбивание. Выбор зависит от грунта, ограничений по вибрациям и соседних построек, глубины забивки и доступности техники.
Вибровибрация
Вибропогружатели работают быстро и экономично в песках и мягких суглинках. Они меньше шумят по сравнению с ударными молотами, но плохо проходят плотные глинистые слои и валуны.
Ударное забивание
Ударные молоты преодолевают жесткие прослойки, но создают сильные вибрации и шум. В городских условиях их применение ограничено, зато они незаменимы при жёстких грунтах и когда нужно быстро пройти плотные слои.
Вдавливание и прессование
Гидравлические прессы вдавливают шпунт в землю без ударов и сильных вибраций. Метод дорогой, но незаменимый рядом с исторической застройкой и для точной установки при ограниченных колебаниях.
Сравнительная таблица методов установки
| Метод | Преимущества | Ограничения |
|---|---|---|
| Вибрация | Быстро, экономично, подходит для песков | Плохо в глинах и при валунах; вибрация |
| Удар | Проходит плотные слои, высокая скорость проникновения | Шум, вибрации, требует ограничения в городе |
| Вдавливание | Минимальные колебания, высокая точность | Дорогой метод, медленнее в некоторых грунтах |
| Гидравлическая прокачка с трамбовкой | Контроль усилия, подходит для сложных условий | Требует спецоборудования и опыта |
Проектирование шпунтовой стенки
Проектирование начинается с геологии. Нужно знать слоистость, уровень грунтовых вод, наличие напорных пластов и слабых прослоек. На основе этого рассчитывают глубину забутовки, высоту ограждения и необходимость анкеров или распорок.
Ключевые параметры, которые учитывают при расчете: изгибающий момент, касательные усилия, критическая глубина врезки для устойчивости, допустимые деформации. Часто используют программные расчеты с моделями упругопластичного поведения грунта, но базовые проверки можно провести классическими методами.
Анкеры и распорки
Для высоких или глубоких ограждений применяют анкеры или распорные системы. Анкеры уменьшают изгибающий момент и деформации. Распорки делают временными — их снимают после устройства постоянной конструкции.
Важно предусмотреть доступ для обслуживания анкеров и возможности подтяжки, если грунт осела или нагрузка изменилась.
Герметизация стыков и антикоррозионная защита
Стыки шпунтов — слабое место, особенно при работе с водой. Для герметизации применяют уплотнительные прокладки, бентонит, гидроизоляционные мастики или инъекционные швы. Выбор зависит от требуемой водонепроницаемости и условий эксплуатации.
Защита от коррозии делается грунтозащитными покрытиями, катодной защитой или бетонированием наружной стороны. Для портовых сооружений нередко комбинируют покрытия и катодную защиту для долговечности.
Оборудование и организация работ
На площадке обычно присутствуют: буровые и крановые платформы, вибропогружатели, ударные молоты, гидропрессы, грейферы для очистки траншей, сварочные комплекты, системы для инъекций и насосы для откачки воды. Подбор техники зависит от объема работ и условий подъезда.
Организация включает последовательность операций: разметка, установка направляющих, погружение шпунта, контроль вертикальности, рыхление и зачистка, герметизация стыков и установка креплений. Важно соблюдать технологическую дисциплину, особенно при работе в городской среде.
Контроль качества и мониторинг
Контроль включает геометрический контроль (вертикальность, шаг, глубина погружения), контроль сварных соединений и антикоррозионных покрытий, испытания на водонепроницаемость. Для сложных проектов ставят инклинометры и тензометры, чтобы отслеживать деформацию и нагрузку на анкеры.
При первой же отклонении от проектных пределов принимают корректирующие меры: подтяжка анкеров, доуплотнение стыков, усиление врезки путем заглубления или установки дополнительной шпунтовой линии.
Экологические и безопасностные аспекты
Шпунтовые работы способны создавать шум, вибрации и поднимать взвешенные частицы в воду. Важные меры: заглушки для дебитной воды, барьеры для осадка, мониторинг уровня шума и вибраций, особенно рядом с жилыми домами и историческими зданиями.
Безопасность на площадке — это строгий контроль зон опасности, использование ограждений, обучение персонала и контроль состояния техники. Особенно внимательными нужно быть при работе на береговых линиях и вблизи подземных коммуникаций.
Экономика: от чего зависит цена и сроки
Стоимость шпунтовых работ складывается из цены материалов, вида установки, глубины и сложности грунта, необходимости в анкерах и герметизации. Быстрая вибрация дешевле, но не всегда применима. Дорогостоящие методы — гидропресс и использование композитных материалов.
Сроки зависят не только от технологии, но и от погоды, доступа к площадке, наличия спецтехники и согласований. В городских проектах наибольшую долю времени часто занимает подготовка и согласование мер по снижению вредного воздействия.
Типичные проблемы и практические решения
- Проблема: не проходит жесткая прослойка. Решение: перейти на ударный метод или предварительное бурение.
- Проблема: сильные вибрации угрожают соседним зданиям. Решение: вдавливание гидропрессом или предварительное укрепление грунта.
- Проблема: протечки стыков на уровне грунтовых вод. Решение: установка бентонитовых швов или инъектирование герметиком.
- Проблема: коррозия. Решение: выбор материала, антикоррозионные покрытия, катодная защита, регулярный контроль.
Короткий чек-лист перед стартом работ
- Провести детальное геотехническое обследование.
- Выбрать профиль и материал шпунта под нагрузку и среду.
- Определить метод установки с учетом соседней застройки.
- Разработать план мониторинга и мер по снижению вибраций и шума.
- Подготовить систему герметизации стыков и антикоррозионной защиты.
Заключение
Шпунтовые работы выглядят просто на листе чертежа, но на площадке требуют баланса инженерии, техники и внимания к деталям. Правильный выбор материала и метода установки, продуманный проект и адекватный контроль качества — вот три кита, на которых держится успешный результат.
Если подходить к задаче сознательно, можно получить долговечную и надежную конструкцию, которая прослужит десятилетия. А если вдруг требуется помощь с проектом или проверкой решения — лучше привлечь специалистов на этапе проектирования, это экономит и деньги, и нервные клетки.
