Если вы хоть раз сталкивались с вопросом автоматизации производственных процессов, то наверняка слышали о роботизированных сварочных комплексах. Эти системы уже давно перестали быть чем-то фантастическим и стали реальностью современных заводов и производственных линий. Они меняют представление о сварке – делают её быстрее, точнее и эффективнее. В этой статье мы подробно разберём, что такое роботизированные сварочные комплексы, как они работают, почему их внедрение в промышленность становится обязательным и какие преимущества они дают по сравнению с традиционными методами сварки.
Ниже мы расскажем обо всём по полочкам, чтобы даже новичок смог понять, почему эти комплексы стали незаменимыми помощниками для множества отраслей. Готовы окунуться в удивительный мир сварочных роботов? Тогда поехали!

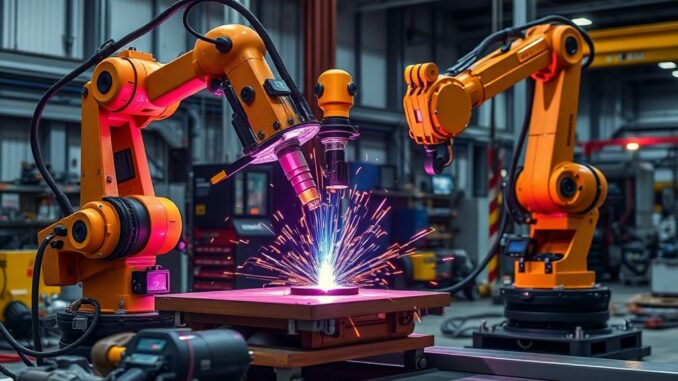

Что такое роботизированный сварочный комплекс?
Начнём с определения. Роботизированный сварочный комплекс – это интегрированная система, включающая в себя сварочное оборудование, промышленного робота и средства управления, которые вместе выполняют сварочные операции автоматически или с минимальным участием человека. Такие комплексы способны выполнять различные виды сварки, от точечной до дуговой, обеспечивая при этом высокую точность и качество швов.
Главная идея подобных систем – максимальная автоматизация процесса сварки для повышения производительности и снижения ошибок, которые неизбежны при ручной работе. В составе комплекса обычно присутствует:
- Промышленный робот – манипулятор с несколькими степенями свободы, который движется по запрограммированному маршруту;
- Сварочный аппарат – источник тока и сопутствующее оборудование для различных методов сварки (MIG/MAG, TIG, лазерная сварка и т.д.);
- Система управления – программное обеспечение и контроллеры, которые обеспечивают синхронизацию и адаптацию работы робота и сварочного оборудования;
- Дополнительные компоненты – датчики, системы позиционирования, приспособления для подачи материалов и контроля качества.
Почему именно роботизация?
Ручная сварка требует высокой квалификации, а также сопряжена с рисками для здоровья – длительное воздействие высоких температур, дымовых газов и сильной освещённости дуги. Роботизированные сварочные комплексы выводят работу на новый уровень, снимая нагрузку с оператора и обеспечивая безопасность и стабильность процесса.
Кроме того, машины не устают и не делают ошибок от усталости, что даёт абсолютно другой уровень производительности. Какая бы сложная и повторяющаяся задача ни стояла, робот выполнит её так же хорошо и быстро в сотый раз, как и в первый.
Как устроены современные роботизированные сварочные комплексы?
Детальное понимание системы помогает осознать, почему эти комплексы работают именно так, а не иначе. Рассмотрим основные узлы и их функции.
Промышленный робот
Это сердце комплекса. Обычно представлены манипуляторами с 6 и более степенями свободы. Они позволяют перемещать сварочную горелку в пространстве с высокой точностью и под нужным углом.
Роботы оснащаются разнообразными «конечными инструментами» – сварочными горелками, а иногда и лазерами для специальных типов сварки. Управление движениями происходит по заранее написанным программам, которые можно корректировать в зависимости от задачи.
Сварочное оборудование
В зависимости от технологии, сварочный аппарат может выдавать постоянный или переменный ток. В современных комплексах широко используются:
| Технология сварки | Применение | Преимущества |
|---|---|---|
| MIG/MAG | Часто используется в производстве автомобилей и крупногабаритных конструкций | Высокая производительность, возможность сваривать черные и цветные металлы |
| TIG (аргонодуговая) | Детали с тонкими стенками, ответственные конструкции | Отличное качество шва, минимальный нагрев, отсутствие разбрызгивания |
| Лазерная сварка | Высокоточные задачи, микроэлектроника | Минимальные термические деформации, высокая скорость |
Системы управления и программирования
Современные роботизированные сварочные комплексы работают на базе продвинутого программного обеспечения, которое позволяет не только задать маршруты робота, но и адаптировать параметры сварки в режиме реального времени в зависимости от условий. Это значит, что система может корректировать силу тока, скорость движения и другие параметры, обеспечивая идеальный шов.
Важным элементом является возможность интеграции с системами качества и визуального контроля. С помощью камер и датчиков, комплекс может автоматически обнаруживать дефекты и вносить коррективы.
Области применения роботизированных сварочных комплексов
Перечень отраслей, где используют эти комплексы, огромен. Это производство автомобилей, строительство, судостроение, авиастроение, производство бытовой техники и многое другое. Их универсальность обусловлена возможностью адаптации под различные задачи – от сварки мелких деталей до огромных конструкций.
Автомобильная промышленность
Автомобилестроение – один из крупнейших потребителей роботизированных сварочных комплексов в мире. Здесь важна скорость производства и высокая точность швов, от которых зависит безопасность и долговечность автомобиля. Роботы выполняют сотни тысяч сварок ежедневно, работая в непрерывном режиме и значительно сокращая сроки сборки.
Судостроение и крупная металлоконструкция
В судостроении и строительстве мостов или зданий часто приходится иметь дело с массивными стальными конструкциями. Роботизированные сварочные комплексы упрощают процесс сборки таких объектов, снижая трудозатраты и повышая качество сварочных соединений, что критично для безопасности конструкции.
Производство бытовой техники
Даже в создании стиральных машин, микроволновок и холодильников применяются роботизированные сварочные комплексы. Они обеспечивают одинаковое качество сварки, что влияет на надёжность и внешний вид техники.
Преимущества внедрения роботизированных сварочных комплексов
Сейчас многие компании задаются вопросом: стоит ли вкладываться в роботизацию именно процесса сварки? Ответ однозначный – да! Давайте вместе разберём, какие выгоды получают предприятия от подобных инвестиций.
Рост производительности
Роботы работают круглосуточно без простоев, что значительно увеличивает объёмы выпускаемой продукции. Если раньше ручной сварщик мог выполнить ограниченное число швов за смену, то робот выполняет в несколько раз больше – и при том с неизменно высоким качеством.
Улучшение качества сварных швов
Автоматизация минимизирует человеческий фактор, который часто приводит к отклонениям и браку. Системы управления следят за точностью параметров сварки, что позволяет получить равномерные и прочные соединения.
Снижение производственных издержек
Несмотря на изначальные затраты на приобретение и внедрение комплекса, в долгосрочной перспективе экономия видна в меньшем расходе материалов, снижении количества брака, уменьшении затрат на оплату труда и снижении времени производства.
Повышение безопасности труда
Роботы берут на себя опасные операции, связанные с воздействием высоких температур, вредных газов и искр. Рабочие освобождаются от необходимости находиться длительное время в неблагоприятных условиях, что снижает количество несчастных случаев и профессиональных заболеваний.
Гибкость и адаптивность
Современные комплексы позволяют быстро перенастроить процесс под новые задачи. Можно менять программы, менять приспособления, использовать разные методы сварки – всё это повышает конкурентоспособность предприятия.
Вызовы и ограничения роботизированных сварочных комплексов
Хотя преимущества очевидны, важно понимать, что внедрение роботизированных сварочных комплексов несёт с собой и определённые сложности. Это поможет подготовиться к процессу и избежать возможных ошибок.
Высокая стоимость внедрения
Первоначальные инвестиции могут отпугнуть личников и малый бизнес. Помимо закупки оборудования, расходы включают обучение персонала, создание инфраструктуры и интеграцию в существующее производство. Однако грамотный расчёт окупаемости часто показывает быструю рентабельность.
Необходимость квалифицированного персонала
Чтобы эффективно использовать роботизированный комплекс, нужен технический персонал, умеющий программировать и обслуживать роботов, а также следить за исправностью оборудования. Этот фактор требует дополнительных затрат на обучение и найм специалистов.
Ограничения по деталям и материалах
Не все сварочные задачи можно передать роботу без потерь в качестве. Очень сложные конструкции или материалы с особыми свойствами иногда требуют ручной доработки или комбинирования методов.
Интеграция в существующее производство
Особенно трудно внедрять роботизированные комплексы на предприятиях с устаревшим оборудованием или у которых процессы не оптимизированы. Иногда требуется полная перестройка или модернизация производственной линии.
Тенденции и перспективы развития роботизированных сварочных комплексов
Мир технологий не стоит на месте, и роботизированные сварочные комплексы развиваются вместе с ним. Рассмотрим основные направления, которые определят облик сварочного производства ближайших лет.
Искусственный интеллект и машинное обучение
Внедрение ИИ позволяет системам самостоятельно анализировать качество сварки, выбирать оптимальные параметры и учиться на своих ошибках. Это значительно сокращает необходимость в постоянной ручной настройке и повышает уровень автоматизации.
Интернет вещей и удалённый мониторинг
Подключённость комплексов к корпоративным системам через IoT позволяет следить за состоянием оборудования в режиме реального времени, прогнозировать поломки и минимизировать простои. Удалённое управление также расширяет возможности контроля и обслуживания.
Совмещение нескольких технологий сварки
Отдельные комплексы уже оснащаются возможностями как для традиционных видов сварки, так и для лазерной или контактной, что значительно расширяет спектр применений и повышает универсальность роботизированных систем.
Мобильные и компактные комплексы
Появляются решения для работы в условиях ограниченного пространства или на выездных объектах, где традиционные стационарные комплексы неприменимы. Это открывает новые ниши и возможности для использования роботизации в сварке.
Критерии выбора роботизированного сварочного комплекса
Если вы задумываетесь о покупке или внедрении такого комплекса, нужно внимательно изучить все нюансы, чтобы не ошибиться. Для этого составим примерный чек-лист основных параметров.
| Параметр | Что учитывать | Почему важно |
|---|---|---|
| Тип сварки | Определить, какой метод (MIG/MAG, TIG, лазер и т.д.) подходит для ваших деталей | Обеспечивает оптимальное качество и технологичность процесса |
| Грузоподъемность робота | Максимальный вес и размер деталей, с которыми предстоит работать | Чтобы робот мог манипулировать деталями без перегрузок и риска поломки |
| Программное обеспечение | Удобство и функционал ПО для планирования, контроля и диагностики процессов | Снижает время настройки и повышает эффективность использования |
| Интеграция в производство | Возможность подключения к существующим системам и оборудование | Облегчает внедрение и сокращает затраты на адаптацию |
| Поддержка и сервис | Наличие обучающих программ, техподдержки и быстрой реакции на поломки | Снижает простой и обеспечивает стабильную работу комплекса |
Примеры успешного внедрения
Для наглядности приведём несколько историй из реальной жизни.
- Автомобильный завод в Германии внедрил роботизированный сварочный комплекс для сборки кузовов. Результат – рост выпуска на 40% и снижение брака более чем на 25%.
- Крупное судостроительное предприятие в Южной Корее использует комплексы для сварки стальных листов. Это позволило сократить сроки строительства судов и улучшить безопасность конструкций.
- Российский производитель бытовой техники после внедрения роботов выявил снижение производственных затрат и повышение качества продукции, что положительно сказалось на конкуренции на рынке.
Советы для тех, кто хочет внедрить роботизированные сварочные комплексы
Если решили заняться автоматизацией сварки, стоит помнить несколько важных моментов, чтобы процесс прошёл гладко и без неожиданных проблем:
- Тщательно изучите специфику своего производства и потребности. Не всегда самая дорогая или навороченная модель будет самой эффективной.
- Обеспечьте обучение персонала не только работе с оборудованием, но и техническому обслуживанию и программированию роботов.
- Планируйте переход поэтапно, чтобы не останавливать производство полностью и адаптировать процессы постепенно.
- Ищите поставщиков с хорошей репутацией и поддержкой, которые помогут решить возникающие вопросы быстро и эффективно.
- Не забывайте о технике безопасности и регулярно проверяйте состояние оборудования.
Заключение
Роботизированные сварочные комплексы – это настоящий прорыв в мире промышленности, который кардинально меняет представление о том, как должна выполняться сварка сегодня и завтра. Их способность сочетать высокую продуктивность, качество и безопасность даёт предприятию огромное конкурентное преимущество. Конечно, внедрение таких систем требует времени, ресурсов и усилий, но результаты окупаются с лихвой. Тысячи предприятий по всему миру уже сделали выбор в пользу автоматизации сварки и получили стабильный рост и развитие.
Если вы хотите идти в ногу с современными технологиями и обеспечивать высокое качество продукции, роботизированные сварочные комплексы станут вашим незаменимым партнёром. Не стоит бояться перемен — стоит их встретить с открытыми объятиями и использовать потенциал, который будущие технологии уже сегодня приносят в производство.
