Пористость при сварке MIG/MAG: где возникает и как её исключить

SQLITE NOT INSTALLED

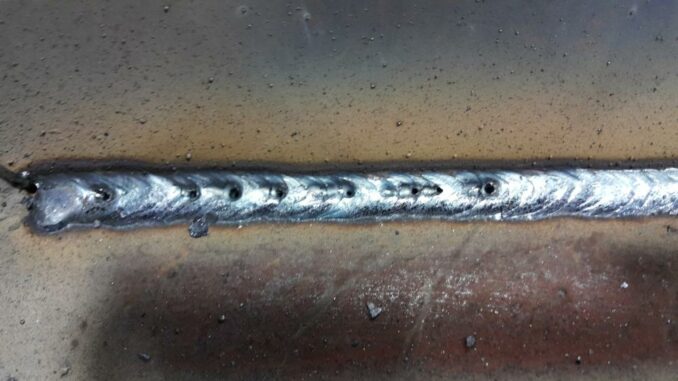

Пористость — это полости газа в металле шва, возникающие при затвердевании, когда азот, кислород и водород не успевают выйти из расплава. Наиболее типичные источники — недостаточная газовая защита, загрязнения кромок и некорректные режимы ведения дуги. В стандартах ISO 6520-1 пористость относится к полостям (cavities) и является дефектом качества, нормируемым в ISO 5817. Для практики это означает падение прочности и отказ по радиографическому контролю.

Роль защитного газа

При MIG/MAG сварке газ изолирует расплав от воздуха и влаги; любые нарушения экранирования почти всегда приводят к пористости. Причины типичны: сквозняки и турбулентность, загрязнение сопла брызгами, неверная дистанция до изделия, утечки, а также слишком большой расход, создающий подсос воздуха по эффекту Вентури. Для стали в помещениях критичны даже «лёгкие» потоки воздуха от дверей, вентиляции и вентиляторов.

Контроль газовой защиты включает:

Проверку реального расхода (а не только показаний ротаметра), герметичности шлангов и целостности уплотнений.
Очистку внутренней полости сопла от брызг; своевременную замену диффузоров.

Стабильную позицию горелки: умеренный вылет сварочной проволоки и постоянную высоту над кромкой без «гуляния» факела.

Подготовка кромок и чистота поверхности

Любые пленки и включения, разлагаясь в дуге, выделяют газ. Масла, смазки, маркер, коррозия, влага в зазорах — частые первопричины пор. В зоне сварки требуется механическая и/или химическая очистка до металлического блеска с полным удалением остатков растворителей. Отдельная группа риска — «свариваемые» праймеры и цинковые покрытия: при превышении толщины праймера или сварке по неочищенному цинку резко растёт газовыделение; практический выход — снять покрытие в полосе шва и прихватов.

Скорость, угол горелки и вылет проволоки

Кинематика дуги определяет газовую «штору» и гидродинамику ванны. Слишком высокая скорость ведёт к «запиранию» пузырьков под валиком; слишком низкая — к перегреву зоны и активному газовыделению из покрытий/влаги. Угол факела вне рекомендованного диапазона ухудшает экранирование: при избыточном «толкающем» угле поток газа сдувается от ванны, при «тянущем» — дуга поддувает воздух с тыльной стороны. Длинный вылет проволоки уменьшает ток и делает режим нестабильным, увеличивая брызги и турбулентность в ванне — дополнительный фактор пористости. Эти явления подробно фиксируются в отраслевых руководствах по MIG/MAG-настройкам и разделах «troubleshooting» производителей оборудования и материалов.

Остатки антикоррозионных покрытий

Даже «weld-through» праймеры имеют ограничения по толщине: при излишней пленке или локальных наплывах растёт содержание газов в ванне. Практическая рекомендация — в зоне шва и по 10–15 мм по сторонам выполнить зачистку до металла, а также контролировать равномерность слоя перед сборкой. Для оцинкованной стали действуют те же принципы: минимизировать толщину цинка в зоне шва, обеспечить вентиляцию паров и предварительную очистку.

Диагностика и подтверждение причин

Индикация пор возможна визуально (тянущиеся «червоточины», кратерные поры), но надёжнее — радиография и макрошлиф. Для поиска первопричины последовательно исключайте источники воздуха/влаги и фиксируйте режимную карту (напряжение, ток, скорость подачи, расход газа, вылет, угол). Классификация и отчётность удобны в терминологии ISO 6520-1 (тип, форма, распределение полостей), а соответствие уровням качества — по ISO 5817.

Быстрый алгоритм устранения:

Уберите сквозняки, проверьте расход и герметичность, очистите сопло/диффузор; при необходимости снизьте расход до зоны без турбулентности.
Зачистите кромки до металла; удалите праймер/цинк в полосе шва; просушите узел после мойки.
Отрегулируйте скорость и угол горелки; сократите вылет проволоки; проверьте стабильность дуги.
Подтвердите результат макрошлифом/рентгеном и зафиксируйте параметры процедуры (pWPS/WPS).

Пористость при MAG — следствие доступа воздуха и влаги к расплаву либо газовыделения из загрязнений и покрытий. Системный контроль газовой защиты, грамотная подготовка кромок и дисциплина режимов — достаточные меры, чтобы вернуть швы в поля допуска ISO 5817 без переделок и простоев. Практическая база этих рекомендаций подробно изложена в материалах TWI и технических руководствах ведущих производителей оборудования и присадок.
