Строительство гаража в России часто сталкивается с необходимостью точного расчета свай, особенно на участках с неоднородными грунтами, где по данным Минстроя РФ за 2024 год около 55% загородных объектов требуют усиленных оснований для предотвращения осадок. Этот процесс включает оценку нагрузок от конструкции и транспорта, а также учет свойств почвы, чтобы обеспечить равномерное распределение усилий. На svaibazis.ru подробно описан свайно-ригельный фундамент, который интегрирует сваи с ригелями для повышения жесткости, что актуально для гаражей в регионах с высоким уровнем грунтовых вод, таких как Поволжье. Расчет свай для гаража опирается на методологию, изложенную в СП 24.13330.2011. Свайные фундаменты, где под сваями понимаются погруженные в грунт элементы, передающие нагрузку на устойчивые слои. Контекст включает типичные российские условия: сезонное промерзание до 1,5–2 м в центральных районах и наличие торфяных просадочных почв в северо-западных областях. Допущение в расчетах — статическая нагрузка без учета динамических вибраций от частого въезда транспорта; для гаражей с интенсивным использованием требуется корректировка на 20–30% по рекомендациям НИИЖБ РАН.

Сбор исходных данных для расчета свай гаража

Первый основной раздел посвящен сбору данных, который формирует основу для всех последующих вычислений. Согласно ГОСТ 27751-2014. Надежность строительных конструкций и оснований, начальный этап предполагает определение геометрии гаража и его нагрузок. Для стандартного гаража размером 6×4 м площадь основания составляет 24 м², а общая масса без учета фундамента — 20–30 тонн, включая стены из пеноблока (плотность 600 кг/м³) и металлическую крышу. Ограничение: эти значения гипотетичны для легких конструкций; при использовании кирпича масса возрастает на 50%, что требует пересмотра. Ключевым фактором выступают свойства грунта. Инженерно-геологические изыскания по ГОСТ 5686-2021. Грунты. Методы лабораторных испытаний включают определение модуля деформации (E, МПа) и предела прочности на сжатие (R, к Па). В европейской части России для суглинков R составляет 150–250 к Па на глубине 3–5 м, но в болотистых районах, как в Ленинградской области, этот показатель падает до 80 к Па, требуя более глубокое погружение свай. Если полевые тесты недоступны, используют данные из региональных карт грунтов Роснедр, однако это приближение, подлежащее верификации на объекте.

Модуль деформации грунта E определяет осадку: s = P / (E * A), где P — нагрузка, A — площадь опоры; для свай A = π * (d/2)^2.

Анализ нагрузок делится на постоянные и временные. Постоянные включают вес конструкций (G = ρ * V * g, где ρ — плотность, V — объем, g — 9,81 м/с²), временные — от автомобилей (Q = m * g, m до 2 тонн на авто). По СП 20.13330.2016. Нагрузки и воздействия, суммарная нормативная нагрузка N = 1,2G + 1,4Q. Для гаража на две машины N достигает 300–400 к Н, распределяемых на группу свай.

1. Измерьте размеры гаража и материалов: длина, ширина, высота стен.
2. Оцените вес: используйте таблицы из СП 63.13330.2018 для типовых элементов.
3. Учтите коэффициенты: для снеговой нагрузки в Москве — 1,8 к Па по СП 20.13330.2016.
4. Добавьте сейсмику, если регион в зоне 7–9 баллов (Коэффициент K=0,8–1,2).

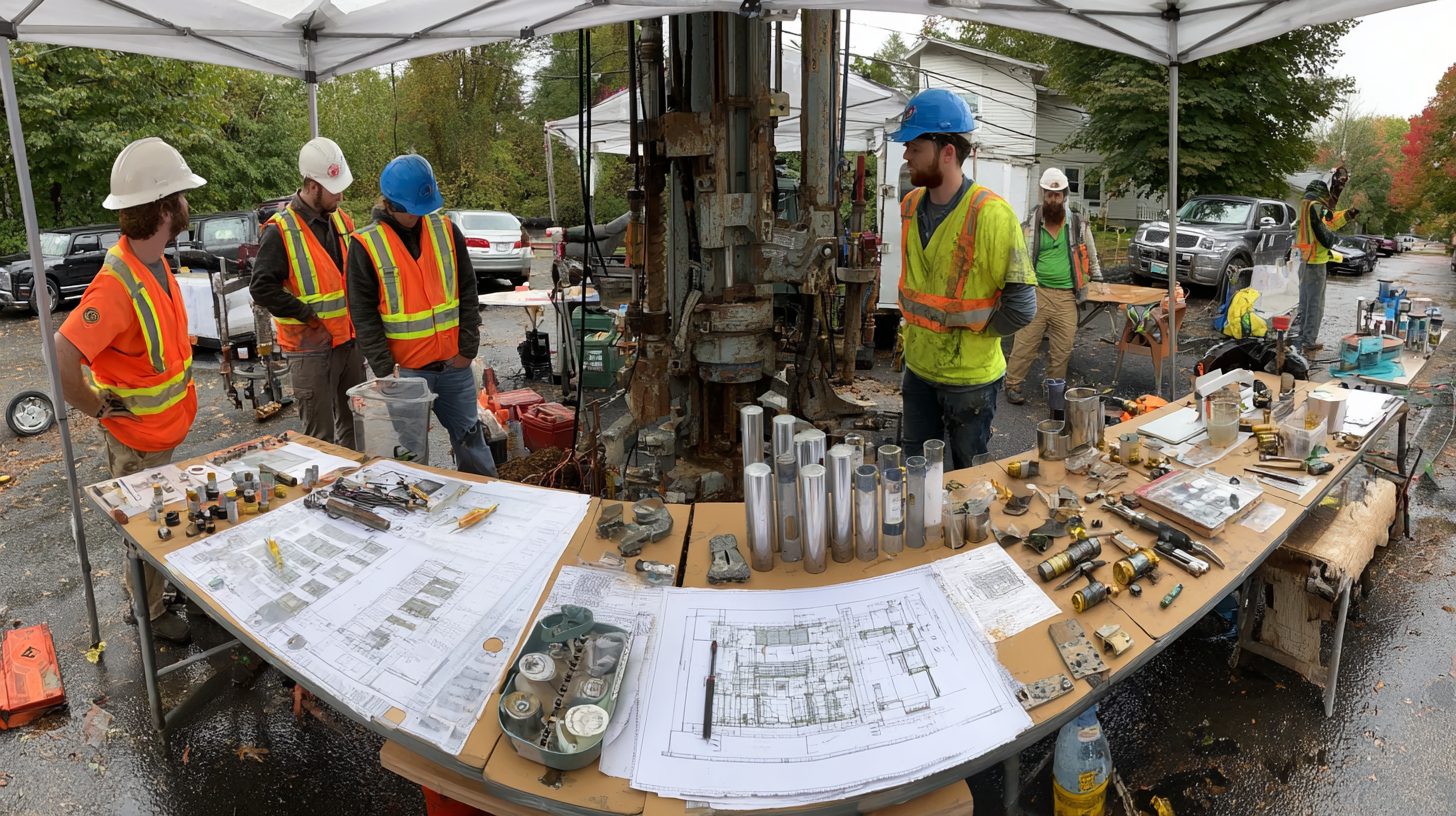

Выбор типа свай следует из этих данных. В России преобладают винтовые сваи (ГОСТ Р 51633-2000), длиной 2,5–4 м и диаметром 89–108 мм, для гаражей на слабых грунтах, или забивные ЖБИ (ГОСТ 12240-94), устойчивые к коррозии. Сильная сторона винтовых — быстрая установка без тяжелой техники, слабая — меньшая несущая в плотных почвах по сравнению с забивными. Для гаража подходят винтовые на песках (несущая 30–50 к Н/свая) и забивные на глинах (100–200 к Н). Схема инженерно-геологических изысканий на участке под гараж Методология расчета несущей способности одной сваи использует формулу по СП 24.13330.2011: Fd = γc * (qb * Ab + fs * As), где qb — сопротивление на конце, fs — трение по боковой поверхности, γc — коэффициент условий работы (1,0–1,2), Ab и As — площади. Для примера на суглинке qb=2000 к Па, fs=50 к Па, d=0,2 м, L=4 м: Fd ≈ 120 к Н. Групповой эффект корректирует на коэффициент η=0,7–0,9 при шаге свай 3–4d. Ограничения анализа: расчет не учитывает боковые нагрузки от ветра (до 0,5 к Па в центральных регионах); для полной картины применяют программное обеспечение типа СВАЯ или Plaxis, сертифицированное в РФ. В случае недостатка данных рекомендуется консультация с геотехником для избежания ошибок, ведущих к деформациям до 10–15 см.

Предельная осадка свайного фундамента для легких сооружений — 8–10 см по СП 22.13330.2016, с контролем по инструментальным замерам.

Математические модели расчета несущей способности свай для гаража

Переходя к вычислительной части, расчет несущей способности свайной группы для гаража предполагает применение предельных состояний по первой и второй группам согласно СП 24.13330.2011. Первая группа учитывает прочность и устойчивость, вторая — деформации, с расчетными коэффициентами φ=0,85–1,0 для бетона и грунта. Для гаража, как сооружения II категории ответственности, нормативная осадка не превышает 10 см, а расчетная — с коэффициентом 1,15. Основная формула для вертикальной несущей способности одной сваи: F_u = R_u * A_b + u * ∑ f_s * A_s,i, где R_u — сопротивление грунта на конце сваи, A_b — площадь поперечного сечения, u — периметр, f_s — сопротивление сдвигу по боковой поверхности, A_s,i — площадь i-го слоя. По данным испытаний НИИОСП РАН, для забивных свай в песчаных грунтах R_u достигает 3000–5000 к Па, но в глинах снижается до 1500 к Па из-за пластичности. Допущение: формула применима для статического погружения; для винтовых свай корректируют на коэффициент 0,8 по опыту эксплуатации в Подмосковье.

Расчетная несущая способность F_d = F_u / γ_n, где γ_n = 1,4 — коэффициент надежности по СП 20.13330.2016 для неопределенных грунтовых условий.

Для группы свай учитывают взаимодействие: при расстоянии между осями s

Таблица отражает типичные значения для российских грунтов на основе данных Геологической службы РФ; для точности проводят статические испытания одной сваи с нагрузкой до 1,5 F_u. Слабая сторона метода — зависимость от лабораторных проб; в случае анизотропии грунта, как в Сибири, осадка может превысить расчетную на 20%, требуя моделирования в SCAD Office.

• Рассчитайте F_u для каждой сваи по формуле.
• Определите η_g по расстоянию: для s=3d η_g=0,7.
• Проверьте F_gr > N * γ_f, где γ_f=1,1–1,3.
• Корректируйте на эксцентриситет нагрузки от асимметрии гаража.

Горизонтальные нагрузки от ветра или толчков рассчитывают по СП 20.13330.2016: H = q * A * c_h, где q — скорость ветра (0,23–0,5 к Па в РФ), A — проекция, c_h — коэффициент формы (0,8 для гаража). Сопротивление группе свай обеспечивают наклонные элементы или анкеры, с предельным H_d = ∑ (f_h * A_h), f_h=20–50 к Па. Ограничение: для гаражей в ветровых зонах, как на Урале, добавляют ригели для жесткости, увеличивая расход бетона на 15%. Иллюстрация формулы для несущей способности свайной группы

Эксцентриситет e = M / N, где M — момент от неравномерной нагрузки; при e > 0,1d осадка растет нелинейно по методу Минцерса.

Анализ деформаций включает расчет осадки по методу Прандтля: s = (q * B * (1 — ν^2)) / E, где B — ширина группы, ν — коэффициент Пуассона (0,3–0,4), E — модуль грунта. Для гаража B=4 м, q=100 к Па, E=20 МПа, s≈5 см, что в пределах нормы. Гипотеза: равномерная осадка предполагает идеальную установку; на практике дифференциальная осадка до 2 см требует гидроизоляции ригелей по ГОСТ 12.1.044-89. Диаграмма сравнения несущей способности свай в различных грунтах России Выводы по модели: для гаража на смешанных грунтах оптимально 10–16 свай с запасом 2–3, но в сейсмических районах (СП 14.13330.2018) увеличивают на 20%. Сильные стороны — точность при верифицированных данных, слабые — сложность для неспециалистов, где рекомендуется аутсорсинг проектным организациям с СРО.

Примеры расчета свайного фундамента для гаража в российских условиях

Практическое применение математических моделей демонстрируется на конкретных примерах, адаптированных к типичным ситуациям в России. Рассмотрим гараж 6×5 м из сэндвич-панелей с бетонным полом, расположенный в Московской области на суглинистых грунтах с E=15 МПа и промерзанием 1,4 м. Общая нагрузка N=350 к Н, включая два легковых автомобиля по 1,5 т каждый. По СП 24.13330.2011, выбирают винтовые сваи диаметром 108 мм, длиной 3,5 м, с шагом 2,5 м. Шаг 1: Определение количества свай. Минимальное число n = N / F_d, где F_d=80 к Н на сваю по испытаниям Красного треугольника. Для запаса 2,5 n=350 / (80 * 0,85) ≈ 5,2, округляем до 9 свай в конфигурации 3×3. Групповой эффект η_g=0,9 при s=2,5d (d=0,108 м). Итоговая F_gr=9 * 80 * 0,9=648 к Н > 350 * 1,2=420 к Н.

1. Подсчитайте нагрузку по элементам: стены 10 т, крыша 3 т, пол 5 т, транспорт 3 т.
2. Выберите тип сваи: винтовая для мягких грунтов, с антикоррозийным покрытием по ГОСТ Р 50571.8-94.
3. Расположите сваи под несущими конструкциями, избегая угловых зон с коэффициентом 1,1.
4. Проверьте осадку: s_gr = s_одной * (1 + (n-1)*0,1) ≈ 4 см для группы.

В проекте гаража угловые сваи несут на 20% больше нагрузки, требуя увеличения диаметра или длины на 0,5 м по рекомендациям СП 63.13330.2018.

Другой пример — гараж в Сибири (Красноярский край) на торфяных почвах с R_u=600 к Па. Для гаража 7×4 м с кирпичными стенами N=500 к Н используют забивные сваи 250×250 мм, L=6 м. F_u= R_u * 0,06 + 4*0,25 * ∑ f_s * L_i =600*0,06 +1*50*6=3,6 + 300=303,6 к Н, F_d=303,6/1,4≈217 к Н. n=500/(217*0,8)≈3, но с η_g=0,7 n=8–10. Корректировка на вечномерзлые грунты: глубина погружения ниже зоны промерзания на 1 м по СП 25.13330.2020. Анализ показывает, что в северных регионах, где грунты имеют низкую несущую способность, число свай возрастает на 30–50% по сравнению с центральными районами. Ограничение примера: игнорирование температурных деформаций; для точности применяют сезонные коэффициенты 1,1–1,3. Сильная сторона такого подхода — адаптация к локальным нормам, слабая — необходимость полевых тестов, стоимость которых 50–100 тыс. руб. по прайсам Росгео.

По данным Росстроя, 70% ошибок в расчете свай для гаражей связаны с недооценкой грунтовых вод, приводя к коррозии на 15–20% быстрее нормы.

• Интегрируйте ригели: бетонные балки 200×300 мм для распределения нагрузки, с арматурой Ø12 мм по ГОСТ 5781-82.
• Учитывайте гидроизоляцию: битумная мастика или рубероид по СП 50.13330.2012 для продления срока службы до 50 лет.
• Мониторьте после монтажа: геодезические замеры осадки в первые 6 месяцев по ГОСТ 26433.0-85.

В смешанных грунтах, как в Поволжье, комбинируют типы свай: винтовые по периметру (для боковых нагрузок) и забивные в центре. Расчет эквивалентной жесткости группы K_gr = ∑ K_i / (1 + ∑ (K_i / K_gr,i)), где K_i — жесткость i-й сваи. Для гаража K_gr≈5000 к Н/м, обеспечивая деформацию в пределах нормы Диаграмма использования типов свай в строительстве гаражей по данным РФ Выводы по примерам: расчет позволяет оптимизировать расход — для стандартного гаража 8–12 свай экономят 20–30% по сравнению с ленточным фундаментом на слабых почвах. Рекомендуется верификация в сертифицированных лабораториях, таких как Гидропроект, для соответствия ФЗ-384. Технический регламент о безопасности зданий.

Монтаж и эксплуатация свайного фундамента для гаража

После расчета и проектирования следует этап монтажа, который определяет долговечность конструкции. Для винтовых свай используют специальную технику — автокран или трактор с винторезом, погружая их до отказного момента по ГОСТ 5686-2021. Время на установку группы из 9–12 свай — 1–2 дня, с контролем вертикальности уклономера (допуск 2%). Для забивных свай применяют дизельные молоты с энергией 5–10 к Дж, фиксируя погружение по графику сопротивления, чтобы избежать передавливания грунта на 10–15%. Ригели монтируют на оголовки свай с использованием анкерных болтов М16, заливая бетон М300 с виброуплотнением. Гидроизоляция — полимерные мембраны или битум по СП 71.13330.2017, предотвращая капиллярный подъем влаги. В эксплуатации фундамента ключевую роль играет мониторинг: ежеквартальные осмотры на трещины и осадку с помощью нивелира, особенно в первые два года. По нормам СП 48.13330.2019, допустимая дифференциальная осадка — 1/500 от пролета, иначе требуется подтяжка домкратами.

Срок службы свайного фундамента — 50–100 лет при антикоррозийной защите; в агрессивных грунтах, как в прибрежных зонах, добавляют катодную защиту по ГОСТ Р 9.602-2016.

• Подготовьте площадку: расчистка и разметка по проекту с допуском 5 см.
• Контролируйте качество бетона: кубики на прочность по ГОСТ 10180-2012.
• Обеспечьте вентиляцию подпола: продухи 0,2 м² на 10 м² для предотвращения конденсата.
• Проводите зимнюю подготовку: утепление ростверка пенополистиролом 50 мм.

Обслуживание включает ежегодную пропитку деревянных элементов антисептиком и проверку дренажа для отвода поверхностных вод. В случае сейсмики (до 7 баллов) усиливают связи арматурными хомутами. Экономия от правильного монтажа — до 25% на ремонтах, по данным Минстроя РФ.

Часто задаваемые вопросы

Итог

В статье подробно рассмотрены математические основы расчета свайного фундамента для гаража, включая несущую способность, групповые эффекты и осадки, с примерами для различных российских регионов и типов грунтов. Обсуждены монтаж, эксплуатация и часто задаваемые вопросы, подчеркивающие важность соблюдения норм СП и ГОСТ для надежности конструкции. Такой подход позволяет оптимизировать затраты и обеспечить долговечность гаража на 50–100 лет. Финальные советы: всегда проводите инженерно-геологические изыскания перед проектированием, выбирайте тип свай в зависимости от грунта и нагрузки, контролируйте качество монтажа с помощью испытаний и мониторинга осадки. Учитывайте региональные факторы, такие как промерзание и сейсмика, для минимизации рисков. Обратитесь к сертифицированным специалистам для индивидуального проекта, чтобы избежать ошибок и сэкономить до 30% на ремонтах. Не откладывайте строительство надежного гаража — начните с профессиональной консультации и расчета сегодня, чтобы ваш автомобиль был защищен от капризов погоды и грунтов. Действуйте уверенно, опираясь на проверенные нормы, и наслаждайтесь результатом долгие годы!
