Накладки фрикционные в форме колец — тихие герои многих механических систем. Они передают крутящий момент, гасят энергию, управляют скоростью и останавливают движение там, где это нужно. Казалось бы, кусок материала на ободе — но от его состава и качества зависит надежность всего узла.

В этой статье разберёмся, из чего делают такие кольца, как они устроены, где применяются и какие нюансы важно учесть при выборе, монтаже и обслуживании. Я постараюсь объяснить простыми словами, без заумных формул, но с конкретикой, которую можно применить на практике.

Что такое фрикционные кольца и зачем они нужны

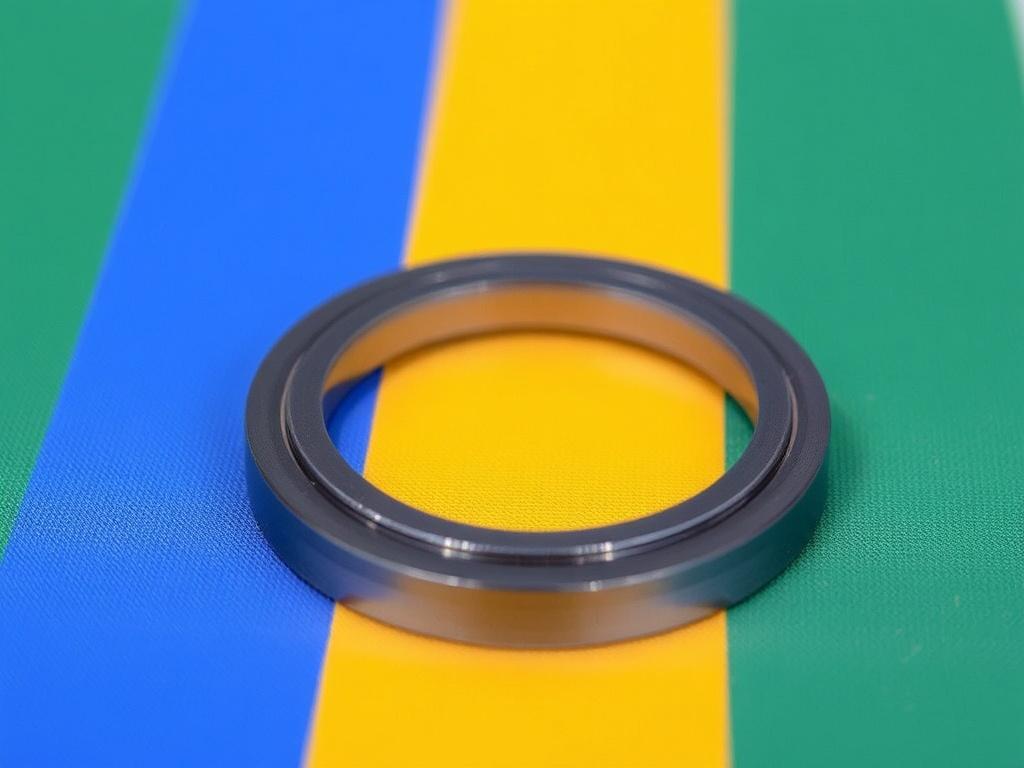

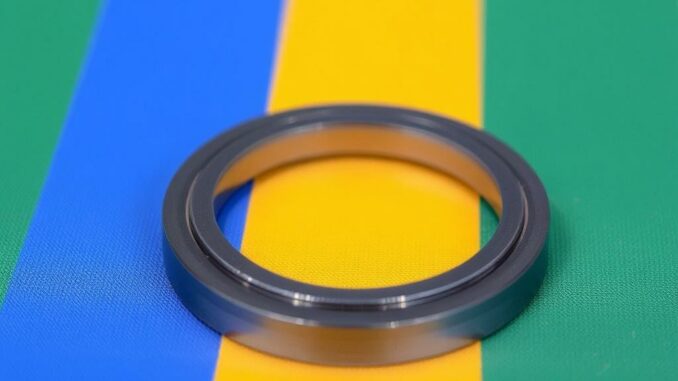

Фрикционное кольцо — это рабочая поверхность тормозного или сцепного устройства. Контактируя с сопряжённой поверхностью, оно преобразует относительное движение в силу трения, тем самым либо передаёт усилие, либо рассекает кинетическую энергию. Простая роль, но критически важная. Больше информации о том где найти накладки фрикционные на заказ, можно узнать пройдя по ссылке.

Кольца бывают сплошные (целые кольца) и составные (сегменты). Размеры, толщина и профиль зависят от места установки и нагрузки. Правильный подбор материала и конструкции обеспечивает стабильный коэффициент трения, предсказуемый износ и устойчиваую работу при нагреве.

Преимущества и ограничения фрикционных колец

Преимущества видны сразу: компактность, простота замены и способность выдерживать большие крутящие моменты при ограниченных габаритах. Но есть и ограничения. Нагрев, загрязнения и неправильная приработка способны резко ухудшить работу. Поэтому о кольцах важно думать и при проектировании, и при эксплуатации.

Считайте их сердцем узла трения. Когда кольцо работает в норме — никто его не замечает. Когда появляются проблемы — их видно сразу и последствия часто масштабные.

Материалы и типы фрикционных накладок

Современные материалы для фрикционных колец разнообразны. В прошлом широко использовался асбест, но он ушёл из-за риска для здоровья. Сегодня на смену пришли органические композиты, полуметаллы, керамические и синтезированные спечённые материалы.

Каждый материал имеет свои свойства: коэффициент трения, теплопроводность, износостойкость, чувствительность к маслам и температурам. При выборе важно смотреть не на маркетинговые лозунги, а на реальные рабочие параметры.

Материал	Ключевые свойства	Плюсы	Минусы	Типичные применения
Неасбестовые органические (NAO)	Мягче, стабильный коэффициент при умеренных температурах	Тихие, щадящие к сопряжённым поверхностям	Ограниченная термостойкость, чувствительны к маслу	Автомобили, бытовые механизмы, лёгкие сцепления
Полуметаллические	Высокая прочность, хорошая теплопередача	Устойчивают к нагреву и износу	Шумнее, сильнее изнашивают сопрягаемые поверхности	Гоночные и тяжёлые сцепления, промышленные тормоза
Спечённые (металл-порошок)	Очень высокая температура эксплуатации, стабильность	Долговечные при высоких нагрузках	Малоэффективны при «холодном» трении, жесткие	Промышленные тормозные системы, подшипники со скользящим трением
Керамические и композиты с керамикой	Отличная термостойкость и стабильность трения	Могут работать при очень высоких температурах	Дороже, хрупкие в некоторых приложениях	Турбины, аэрокосмическая техника, спортивные тормоза
Арамидные и волоконные композиты	Хорошее сочетание трения и износостойкости	Мягкие к диску, стабильные	Ограничения по температуре	Классические автомобильные сцепления, промышленные приводы

Как читать таблицу и что важно знать

Эта таблица даёт общее представление. Конкретный выбор зависит от нагрузки, частоты включений, допустимой температуры и требований к ресурсу. Например, то, что работает в пассажирском авто, не подойдёт для скоростной турбины. Всегда учитывайте рабочий контекст, а не только преимущества материала.

Поставщики часто приводят графики коэффициента трения в зависимости от температуры. Их стоит смотреть внимательнее, чем рекламные заголовки.

Изготовление и конструкция кольца

Процесс производства может включать прессование, спекание, вулканизацию и механическую обработку. Детали схемы зависят от материала: композиты часто связывают смолой на основе фенола и затем формуют под давлением; металлические композиции спекают в вакууме или инертной среде.

Важно отличие: у композитных накладок есть основа (подложка), на которую приклеивают рабочий слой. У спечённых материалов вся толщина рабочая. Это влияет на теплоотвод, адгезию и поведение при износе.

Основные этапы производства

Подготовка и дозирование компонентов (волокна, порошки, связующие).
Смешивание и формирование (прессование или литьё под давлением).
Термообработка или спекание для закрепления структуры.
Механическая отделка: токарная обработка, шлифовка, нарезка канавок.
Контроль качества: геометрия, сцепление, испытания на трение.

Ключ к доброму кольцу — стабильность состава и повторяемость технологического процесса. Малейший дефект в толще или адгезии может проявиться быстрым износом или отрывом при нагрузке.

Как фрикционные кольца работают: ключевые параметры

Работа кольца описывается несколькими практическими характеристиками. Понимание их помогает подобрать изделие и диагностировать проблемы.

К основным параметрам относятся коэффициент трения, износостойкость, допустимая температура, теплопроводность и жёсткость. Ниже — краткий список с пояснениями.

Коэффициент трения: отношение силы трения к нормальной силе. Определяет, сколько усилия передаёт кольцо.
Износостойкость: скорость уменьшения толщины при определённых условиях нагрузки.
Термостойкость: способность сохранять характеристики при повышенных температурах.
Теплопередача: влияет на распределение тепла и локальный перегрев.
Компрессибельность: мягкость слоя, важна для приработки и компенсации неровностей.

Баланс этих свойств и определяет, будет ли кольцо работать тихо и долго или будет «скользить» и быстро выходить из строя.

Где применяют фрикционные кольца

Диапазон применения широк: от автомобильных сцеплений до тяжёлых промышленных тормозов. Кольца незаменимы везде, где нужно управлять энергией вращения.

Ниже приведён список типичных областей. Он позволяет ощутить масштаб применений и понять, какие условия предъявляют разные задачи.

Автомобильные и мотоциклетные сцепления.
Промышленные тормозные системы: приводы, прессы, подъемники.
Краны, лебёдки и судовые механизмы.
Турбины и генераторы (вторичные системы торможения).
Спортивные и авиационные тормоза (специализированные композиты).

Каждая область требует своей комбинации свойств. Например, в подъёмниках важна предсказуемая работа при многократных включениях, а в гоночных машинах — предельная термостойкость и стабильность коэффициента трения.

Как правильно выбрать фрикционное кольцо

Выбор не сводится к цене. Начните с условий: нагрузка, скорость относительного движения, температура, среда (влага, масла, пыль) и допустимая частота замен. Эти параметры задают список подходящих материалов.

Дальше сравните реальные характеристики производителей: графики коэффициента трения при нагреве, данные по износу и рекомендации по приработке. Полезно запросить образцы и провести испытания в реальных условиях.

Критерии выбора — чек-лист

Максимальная рабочая температура и тепловая нагрузка.
Коэффициент трения при рабочем диапазоне температур.
Совместимость с диском или втулкой (коррозия, изнашивание).
Частота срабатываний и требуемый ресурс.
Устойчивость к загрязнениям и маслам.
Геометрические допуски и простота замены.

Если проект сложный или критичный по безопасности, обращайтесь за рекомендациями к производителю или к лаборатории по испытанию фрикционных материалов.

Установка, приработка и обслуживание

Правильная установка и приработка продлевают жизнь кольца и улучшат поведение узла. Несовпадение осей, грязь или неправильный момент затяжки — частые причины проблем, которые можно предотвратить.

Приработку часто проводят по заданной процедуре: несколько циклов нагрузки с постепенным увеличением усилия. Это помогает равномерно сформировать контактную поверхность и убрать начальные неровности.

Контрольный список для установки и обслуживания

Очистите сопрягаемые поверхности от грязи, масла и ржавчины.
Проверьте геометрию: биение, овальность, параллельность поверхностей.
Примените рекомендуемые моменты затяжки для крепежа.
Проведите приработку по инструкции производителя.
Периодически проверяйте толщину накладки и состояние поверхности.
Не допускайте контакта с маслами и агрессивными жидкостями, если материал чувствителен.

Регулярная диагностика позволит поймать проблему на ранней стадии: потеря фрикционного свойства или появление трещин заметны задолго до полного отказа.

Частые проблемы и как их решать

Самые распространённые жалобы — проскальзывание, захватывающий эффект (залипание), повышенный шум и сильный износ. К каждому симптому есть ряд возможных причин и действий по устранению.

Разберём несколько типичных ситуаций и простые рецепты решения.

Проскальзывание: возможны загрязнение маслом, износ, недостаточная приработка. Решение — очистка, замена накладки, проверка давления привода.
Захватывание и люфт при отпускании: причина — перегрев, нелинейность материала или неровности поверхности. Решение — проверить температурный режим, заменить диск, провести шлифовку сопряжённой поверхности.
Повышенный шум: часто из-за жёсткого полуметаллического состава или вибраций. Решение — подобрать другой материал, установить демпфирующие прокладки, проверить крепление.
Перегрев и обугливание: слабая теплопроводность или чрезмерная нагрузка. Решение — улучшить теплоотвод, уменьшить нагрузку, перейти на более термостойкий материал.

Важно: меняя материал, учитывайте влияние на сопрягаемую деталь. Жёсткие накладки могут быстро уничтожить диск, а мягкие — потеряют ресурс.

Испытания и контроль качества

Стандарты и методы испытаний существуют, но набор тестов лучше всего выбирать под конкретную задачу. Часто применяют стендовые испытания с реальной нагрузкой, динамическое тестирование на износ, циклические термоциклы и измерение коэффициента трения.

Промежуточный контроль форм, адгезии и однородности состава обязателен. Поставщики, дорожащие репутацией, предоставляют протоколы испытаний и рекомендации по приработке.

Экология и безопасность

Современные фрикционные материалы проектируют с учётом экологии. Асбест запрещён, а отходы требуют правильной утилизации. Пыль от износа может содержать частички металлов и смол, поэтому при обслуживание важно использовать местную вытяжку и СИЗ.

Утилизация зависит от состава. Металлические фракции обычно отправляют на переработку, а органические материалы — согласно нормам по ТБО и промышленным отходам. Лучше уточнять требования у поставщика и у местных регламентов.

Не вдыхайте пыль — используйте респиратор при замене.
Собирайте стружку и обрезки отдельно для переработки.
Следуйте рекомендациям производителя по утилизации.

Итог и практические советы

Фрикционные кольца — простые по форме, но сложные по назначению элементы. Правильный выбор и бережная эксплуатация уменьшают риск незапланированных простоев и продляют ресурс узла.

Коротко, что полезно запомнить: знайте условия работы, требуйте реальные характеристики у поставщика, проводите приработку и не игнорируйте регулярные проверки. И помните: иногда дешевле купить качественное кольцо сразу, чем часто менять плохое.

Если вам нужно практическое руководство под конкретную задачу — привыкайте собирать параметры: нагрузка, температура, режимы включения и характеристики сопрягаемой поверхности. С этими данными можно быстро отсеять неподходящие материалы и найти оптимальное решение.
