Что такое шпоночная сталь и какую роль она играет в промышленных механизмах?

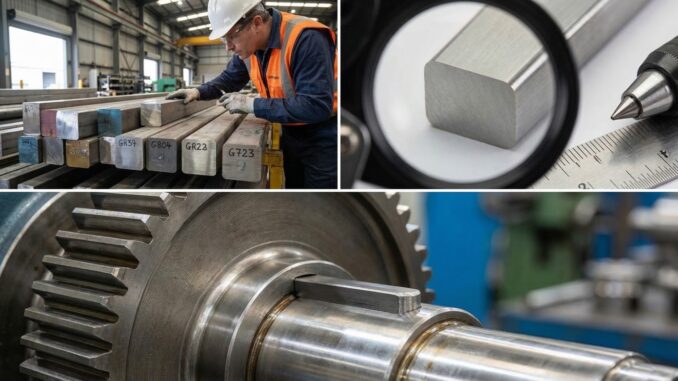

Шпоночная сталь — это специализированный калиброванный металлопрокат прямоугольного или квадратного сечения, предназначенный для изготовления деталей, передающих крутящий момент между валом и ступицей. Этот материал отличается высокой размерной точностью, строго регламентированными механическими свойствами и отсутствием поверхностных дефектов.
Использование качественного шпоночного проката (ознакомиться с характеристиками и номенклатурой можно здесь: https://zernotok22.ru/stal-shponochnaya/shponochny-prokat) гарантирует надежную фиксацию элементов вращения, предотвращая их взаимное проскальзывание под нагрузкой. Правильный выбор такого сплава напрямую определяет долговечность всего механического узла и снижает риски внезапных аварийных остановок на производстве.
Как работает шпоночное соединение при передаче крутящего момента?
Шпоночное соединение работает за счет размещения металлической призмы (шпонки) одновременно в пазу ведущего вала и в пазу ведомой детали, обеспечивая их синхронное вращение. При вращении вала его боковая грань давит на шпонку, которая передает усилие на ступицу.
В процессе передачи крутящего момента материал шпонки испытывает колоссальные напряжения на срез (по плоскости разъема) и на смятие (по боковым граням). Именно поэтому физико-механические характеристики стали должны строго соответствовать расчетным динамическим и статическим нагрузкам конкретного механизма.
Почему нельзя использовать обычный металлопрокат вместо специализированной шпоночной стали?
Обычный горячекатаный металлопрокат не обладает необходимой геометрической точностью, допусками посадки и чистотой поверхности для создания надежного узла без люфтов. Специализированная чистотянутая сталь проходит процесс холодного волочения и строгую калибровку профиля.
Использование нецелевого проката неизбежно приводит к образованию зазоров, появлению биения и быстрому разбиванию посадочных мест. В результате экономия на материале оборачивается дорогостоящим ремонтом вала и заменой поврежденных компонентов привода.
В каких узлах промышленного оборудования шпонки абсолютно незаменимы?
Шпонки являются критически важными элементами в конструкциях редукторов, мощных электродвигателей, центробежных насосов и конвейерных приводов. Они незаменимы там, где требуется простая, ремонтопригодная и надежная передача крутящего момента с возможностью легкого демонтажа.
В пищевой промышленности, на дробилках и в подъемно-транспортных механизмах шпоночные соединения позволяют быстро заменять изношенные шкивы или муфты без разрушения вала. Кроме того, в некоторых системах шпонка выполняет роль механического предохранителя: при критической перегрузке она срезается, сохраняя целостность более дорогих деталей агрегата.
Какие марки стали лучше всего подходят для изготовления шпонок?
Выбор марки стали для шпонки зависит от характера нагрузок, условий эксплуатации и требований к пределу прочности конкретного узла, при этом чаще всего используются качественные углеродистые или легированные сплавы. Грамотный подбор марки позволяет избежать усталостного разрушения соединения.
Традиционно в машиностроении применяются стали, обладающие оптимальным балансом твердости и пластичности. Для агрессивных сред или экстремальных нагрузок инженеры-конструкторы подбирают специализированные нержавеющие сплавы.
| Марка стали (ГОСТ) | Аналог (DIN / EN / AISI) | Предел текучести (σт), МПа* | Твердость (HB)* | Специфика применения в оборудовании |
|---|---|---|---|---|
| Сталь 45 | C45 / C45+C | 350 — 490 | 170 — 229 | Золотой стандарт. Общепромышленные редукторы, конвейеры, насосы, стандартные электродвигатели. Оптимальный баланс цены и прочности. |
| Сталь 50 | C50 | 370 — 510 | 187 — 241 | Узлы с умеренно повышенными нагрузками, где прочности Стали 45 находится на пределе, но легирование еще не требуется. |
| Сталь 40Х | 41Cr4 | 780 — 980 (после ТО) | 217 — 280+ | Тяжелые условия. Дробилки, прессы, оборудование с высокими ударными, вибрационными и реверсивными (знакопеременными) нагрузками. |
| 12Х18Н10Т | AISI 321 / A2, A4 | 205 — 250 | 170 — 200 | Агрессивные среды. Пищевая и химическая промышленность, морское исполнение, погружные насосы. Высокая защита от коррозии. |
*Примечание: Значения предела текучести и твердости приведены в качестве усредненных справочных величин. Точные параметры всегда должны проверяться по сертификату качества конкретной партии металла.
Почему Сталь 45 (C45) считается золотым стандартом для шпоночного проката?
Сталь 45 (европейский аналог C45 или C45+C) является наиболее востребованным материалом для шпонок благодаря идеальному сочетанию достаточной прочности, отличной обрабатываемости и доступной стоимости. Эта среднеуглеродистая сталь без дополнительной термообработки обладает нужным пределом текучести для работы в большинстве стандартных механизмов.
Она хорошо переносит статические нагрузки и отлично поддается фрезерованию, что упрощает изготовление шпонок нестандартной длины. В 80% случаев для общепромышленного оборудования характеристик калиброванного проката из Стали 45 более чем достаточно.
Когда необходимо использовать легированные стали (например, 40Х) для высоконагруженных узлов?
Легированные стали, такие как 40Х, применяются в узлах, подверженных высоким ударным, циклическим и вибрационным нагрузкам, где обычная углеродистая сталь быстро сминается. Добавление хрома значительно повышает прокаливаемость, предел выносливости и общую прочность материала.
Использование 40Х с последующей термической обработкой (закалкой и отпуском) необходимо в тяжелонагруженных дробилках, прессах и мощных тяговых приводах. Такая сталь эффективно сопротивляется смятию граней даже при передаче экстремально высоких крутящих моментов.
В каких случаях для оборудования требуется нержавеющая шпоночная сталь (А2, А4, 12Х18Н10Т)?
Нержавеющая шпоночная сталь критически необходима при эксплуатации оборудования в условиях повышенной влажности, химического воздействия или строгих санитарных норм пищевого производства. Использование таких сплавов предотвращает окисление узла и исключает «прикипание» ступицы к валу.
Такие шпонки устанавливаются в насосное оборудование водоканалов, на морских судах и в фармацевтических агрегатах. Несмотря на меньшую твердость по сравнению со Сталью 45, коррозионная стойкость здесь является решающим фактором для обеспечения ремонтопригодности.
Сталь 45 или 40Х: что выбрать для оборудования с реверсивными нагрузками?
Для оборудования с частыми реверсивными движениями и динамическими ударами предпочтительнее использовать легированную сталь 40Х, прошедшую термическую обработку. Реверсивная нагрузка вызывает знакопеременные напряжения, которые быстро приводят к усталостному разрушению обычной Стали 45.
Сталь 40Х обладает более высоким пределом текучести и лучше сопротивляется микродеформациям при смене направления вращения. Однако при ее использовании важно обеспечить идеальную точность посадки с натягом, так как даже минимальный зазор при реверсе быстро разобьет паз.
Как стандарты ГОСТ 8787-68 и DIN 6880 определяют качество шпоночного материала?
Стандарты ГОСТ 8787-68 и DIN 6880 жестко регламентируют геометрические размеры, допуски (квалитеты), профиль сечения и качество поверхности шпоночного проката. Эти нормативные документы гарантируют, что закупленный материал идеально подойдет к стандартным пазам без дополнительной механической подгонки.
Соблюдение стандартов обеспечивает взаимозаменяемость деталей в глобальном масштабе, что критически важно для ремонта оборудования. Отклонение от этих нормативов при производстве стали ведет к браку всего механического узла.
В чем главные отличия российского ГОСТ 8787-68 от европейского DIN 6880?
Российский ГОСТ 8787-68 и европейский DIN 6880 имеют схожие таблицы сечений, но различаются в требованиях к предельным отклонениям, базовым маркам стали и стандартам шероховатости. ГОСТ ориентирован на отечественные марки (Сталь 45), а DIN чаще подразумевает использование холоднотянутых сталей C45+C.
На практике качественный прокат, изготовленный по DIN 6880, полностью перекрывает требования ГОСТа и без проблем применяется на российских предприятиях для импортозамещения и ремонта.
Что такое калиброванный прокат и почему для шпонок критичен допуск h9?
Калиброванный прокат — это металл, прошедший холодное волочение для получения максимально точных геометрических размеров, где допуск h9 означает строго отрицательное отклонение ширины в пределах нескольких микрон. Это необходимо для создания правильной посадки шпонки в паз без зазоров.
Если ширина шпонки не будет соответствовать квалитету h9, она либо не войдет в паз, либо будет болтаться в нем, создавая разрушительный люфт. Именно поэтому точность размеров является главным критерием при закупке.
Как шероховатость поверхности шпоночной стали влияет на срок службы вала и ступицы?
Низкая шероховатость (гладкая поверхность) калиброванного проката обеспечивает равномерное распределение контактного давления и предотвращает появление локальных перенапряжений в пазу. Грубая поверхность с микронеровностями работает как абразив при передаче высоких нагрузок.
Кроме того, гладкая поверхность существенно снижает риск возникновения фреттинг-коррозии — специфического износа при микровибрациях. Контроль шероховатости напрямую продлевает ресурс дорогостоящих валов.
Как физические и механические свойства стали влияют на надежность узла?
Механические свойства шпоночной стали (предел прочности, предел текучести и твердость) определяют способность узла выдерживать расчетные крутящие моменты без пластической деформации или среза. Эти параметры закладываются конструкторами на основе строгих математических расчетов.
Недостаточная прочность приведет к аварийному срезу шпонки, а избыточная твердость может стать причиной разрушения самого вала. Понимание физики процесса является ключом к правильному выбору материала.
Как предел текучести и предел прочности стали предотвращают срез шпонки?
Предел текучести определяет максимальную нагрузку, при которой шпонка начинает сминаться, а предел прочности — нагрузку, приводящую к ее полному срезу. При правильном подборе стали рабочие напряжения в узле никогда не должны превышать предел текучести.
Если крутящий момент резко возрастает, сталь с высоким пределом прочности удержит соединение от мгновенного разрушения. Выбор проката с гарантированными свойствами обеспечивает запас надежности при перегрузках.
Какая твердость (HRC/HB) должна быть у идеальной шпонки по отношению к валу?
Твердость шпонки всегда должна быть немного ниже (в среднем на 10-15 единиц по Бринеллю), чем твердость посадочных поверхностей вала и ступицы. Это делается намеренно, чтобы при экстремальных перегрузках разрушалась дешевая шпонка, а не дорогостоящий вал.
Если установить сверхтвердую закаленную шпонку в сырой вал, она неизбежно разобьет паз при малейшем люфте. Поэтому сталь 45 без глубокой термообработки является оптимальным «предохранителем».
Как правильно рассчитать шпоночную сталь на срез и смятие?
Расчет шпоночного соединения проводится путем проверки напряжений на смятие боковых граней и на срез по плоскости касания вала и ступицы, которые не должны превышать допускаемые значения для выбранной марки. Напряжение смятия зависит от площади рабочей поверхности шпонки.
Если расчетные напряжения превышают допустимые, инженеры увеличивают длину шпонки, устанавливают две шпонки под углом 180 градусов или заменяют сталь на более прочную (переход с C45 на 40Х).
Почему срезает шпонки и разбивает пазы: главные причины и способы устранения?
Разрушение шпоночного соединения чаще всего является симптомом наличия люфтов, систематических перегрузок оборудования или использования стали с несоответствующими механическими характеристиками. Игнорирование первопричины и простая замена детали всегда приводит к повторной аварии.
Для надежного устранения неисправности требуется комплексный анализ: проверка посадок, соосности валов и качества применяемого проката. Только устранив источник избыточных напряжений, можно гарантировать долгосрочную работу.
Почему разбивает шпоночный паз на валу электродвигателя или редуктора?
Разбивание шпоночного паза происходит из-за первоначального зазора между шпонкой и стенками паза, что вызывает разрушительные ударные нагрузки при каждом пуске или реверсе двигателя. Также причиной может быть ослабление посадки ступицы на валу.
Для устранения проблемы требуется восстановить геометрию паза (фрезерование под ремонтный размер) и использовать строго калиброванный прокат с допуском h9, обеспечивающий плотную посадку.
Как люфт и неправильная посадка (зазоры) приводят к усталостному разрушению стали?
Люфт в соединении превращает плавную передачу крутящего момента в серию постоянных микроударов по граням, которые вызывают концентрацию напряжений и зарождение микротрещин в структуре металла. Со временем трещины разрастаются, и происходит внезапный срез шпонки.
Правильная скользящая или прессовая посадка исключает микроперемещения деталей и защищает сталь от преждевременной усталости даже при высоких номинальных нагрузках.
Что делать, если шпонку постоянно срезает: переход на другую сталь или изменение конструкции?
Если шпонку регулярно срезает, необходимо проверить соответствие марки стали нагрузкам и рассмотреть переход на более прочный легированный сплав (например, 40Х), но при систематических технологических перегрузках потребуется изменение конструкции узла. Простая замена на сверхпрочную сталь может привести к поломке вала.
В таких случаях применяют увеличение длины паза, установку второй шпонки или интеграцию предохранительной муфты. Использование анаэробных фиксаторов также помогает распределить нагрузку.
Шпонка или шлицевое соединение: когда стоит полностью отказаться от шпоночного узла?
Отказаться от шпоночного узла в пользу шлицевого соединения необходимо при передаче сверхвысоких крутящих моментов, высоких скоростях вращения и сильных реверсивных или ударных нагрузках. Шпонки физически не способны выдерживать такие режимы из-за концентрации напряжений.
Шлицевые валы обеспечивают большую площадь контакта, идеальное центрирование и равномерное распределение усилий. Это радикальное, но единственно верное решение для тяжелого машиностроения.
Как выбрать и купить качественный шпоночный прокат для предприятия?
Закупка качественного шпоночного проката требует строгого контроля сопроводительной документации (сертификатов), проверки репутации поставщика и обязательного инструментального входного контроля на складе. Ошибка при закупке может привести к массовому браку при ремонте.
Отделы снабжения должны четко указывать в ТЗ стандарты (ГОСТ/DIN), марку стали, квалитет точности (h9) и состояние поставки. Грамотный процесс закупки минимизирует простои оборудования.
На какие параметры в сертификате качества металла нужно смотреть в первую очередь?
В сертификате качества необходимо в первую очередь проверять соответствие химического состава заявленной марке стали и фактические механические свойства (предел текучести, временное сопротивление, твердость). Также документ должен содержать указание на стандарт изготовления (DIN 6880 / ГОСТ 8787-68).
Отсутствие подтверждения точности прокатки (квалитет h9) или данных о механических испытаниях является поводом забраковать партию металла до ее поступления в цех.
Как проверить геометрию и допуски шпоночной стали при приемке на склад?
Проверка геометрии осуществляется специалистами ОТК с помощью поверенных микрометров, которыми измеряется ширина и высота профиля для подтверждения нахождения размеров в строгом минусовом поле допуска (h9). Наличие плюсовых отклонений недопустимо.
Также визуально и инструментально проверяется прямолинейность прутка, отсутствие скручивания по оси, глубоких царапин и окалины. Поверхность калиброванного проката должна быть гладкой и чистой.
В каком виде поставляется материал: что выгоднее — мерная длина или готовые шпонки?
Шпоночный материал поставляется в виде длинномерных прутков (хлыстов по 3-6 метров) либо в виде уже готовых стандартизированных шпонок нужного размера с обработанными торцами. Выбор формата зависит от типа производства.
Покупка прутков выгодна для ремонтных цехов, где требуется нарезка шпонок нестандартной длины по месту. Закупка готовых шпонок экономически целесообразна для серийного сборочного конвейера, где важна скорость монтажа.
Часто задаваемые вопросы (FAQ) о шпоночной стали
Можно ли изготовить шпонку из гвоздя или арматуры в экстренной ситуации?
Использование гвоздей, арматуры или случайного проката вместо шпонки категорически запрещено, так как эти материалы имеют круглую форму, низкую прочность и абсолютно не соответствуют геометрии паза. Попытка их использования приведет к мгновенной аварии.
Такой суррогат неминуемо вызовет катастрофическое разбивание пазов вала и ступицы. Ремонт испорченного вала обойдется в сотни раз дороже, чем простой в ожидании качественной стали.
Требуется ли дополнительная термическая обработка (закалка) покупного шпоночного проката?
В большинстве случаев калиброванный прокат из Стали 45 поставляется в состоянии, полностью готовом к установке, и не требует дополнительной термической обработки. Закалка нужна только в специфических узлах, где это прямо предусмотрено чертежами.
Самостоятельная закалка стандартной шпонки без контроля может сделать ее чрезмерно твердой, что приведет к износу самого вала при возникновении перегрузок.
Как защитить шпоночное соединение от фреттинг-коррозии в агрессивных средах?
Для защиты шпоночного соединения от фреттинг-коррозии и окисления применяются специальные анаэробные фиксаторы и антикоррозийные сборочные пасты, которые заполняют микрозазоры в пазу. Это исключает попадание влаги и кислорода в зону контакта.
В особо тяжелых условиях (пищевая промышленность, морские суда) лучшим решением является использование нержавеющей шпоночной стали (12Х18Н10Т, A4). Это гарантирует возможность беспроблемного демонтажа узла спустя годы работы.
