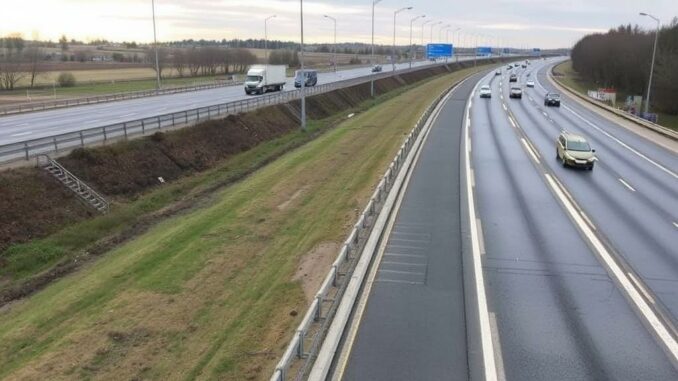

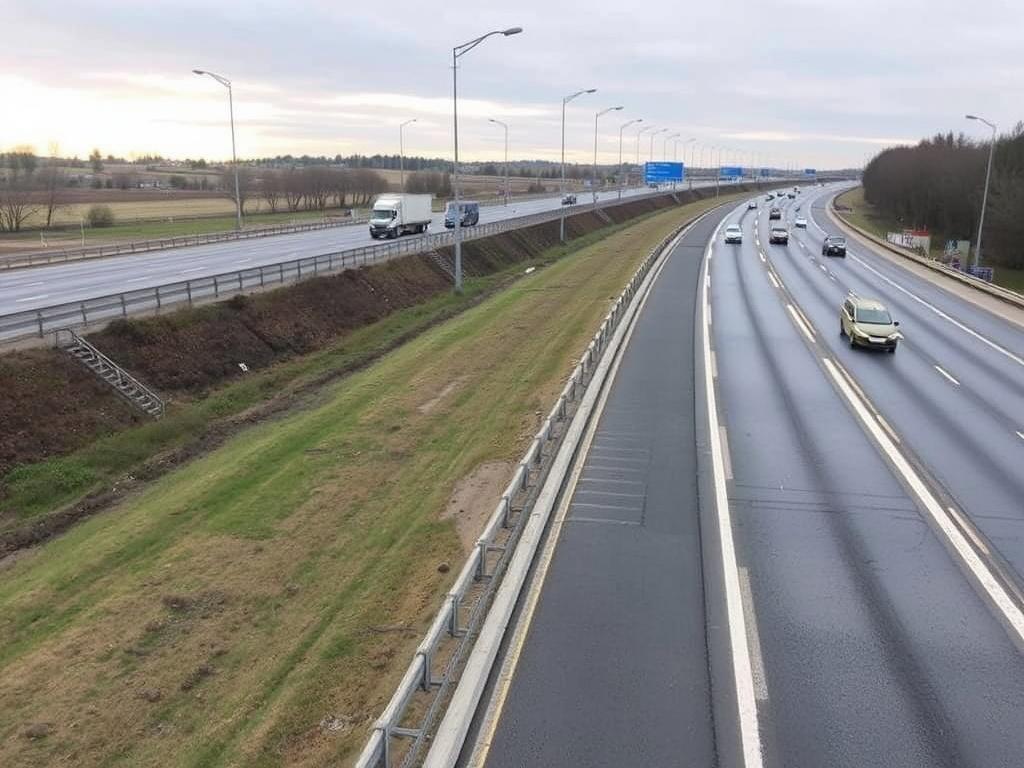

Водоотвод на дороге — это скоординированная система элементов, которые собирают воду с проезжей части и направляют её в нужное место. Без эффективного водоотвода любая дорога будет затопляться при дожде, разрушаться водой и становиться опасной. На трассах и магистралях с интенсивным движением система должна работать безотказно, так как даже небольшой сбой приводит к затоплениям, заторам и опасности для водителей.
Специалистам, занимающимся эксплуатацией инженерных коммуникаций автодорог, важно понимать логику работы всей системы водоотвода, чтобы выявлять неисправности и планировать обслуживание. На сайте https://inextech.ru/ представлены материалы по техническому обслуживанию и диагностике дренажных и ливневых систем, включая методы восстановления нарушенного водоотвода.
Поперечный и продольный уклоны проезжей части
Основа водоотвода — правильный уклон дорожного покрытия. Поперечный уклон (от центра к краям) обычно составляет 1,5-2,5%, что означает, что один край дороги примерно на 1,5-2,5 сантиметра выше, чем другой, на каждый метр ширины.
Продольный уклон (вдоль направления дороги) колеблется от 0,5% на равнинных участках до 8-10% на участках с большим перепадом высот. Этот уклон позволяет воде стекать вниз по дороге вместе с общей линией тренда трассы.
Комбинация поперечного и продольного уклонов создает направленный поток воды от центра дороги к обочинам и вниз по склону. Если уклоны спроектированы правильно, вода сразу начинает стекать, не скапливаясь на поверхности. Недостаточный уклон приводит к образованию луж, даже при малом количестве осадков.
Продольные кюветы (боковые канавки)
Вдоль каждой стороны дороги проходит кювет — специально выкопанная канавка глубиной 0,3-0,8 метра. Его главная функция — перехватить воду, стекающую с дороги, и направить её в сторону от проезжей части. Кювет также защищает основание дороги от размыва, предотвращая, чтобы вода стекала непосредственно под асфальт.
Дно кювета должно быть уклонено минимум на 0,5% в сторону водоприемников или коллекторов. Если уклон недостаточен, вода застаивается в кювете, становясь источником болот и грязи. Кювет регулярно очищается от растительности, листьев и ила, которые забивают водоток.
На участках дорог в низинах кюветы могут быть слишком глубокими (более одного метра), что создает опасность для вывалившихся с дороги автомобилей. В таких случаях может быть установлена металлическая сетка или закрытый дренаж (подземная труба) вместо открытого кювета.
Дождеприемники и боковой водоприем
Дождеприемники — это входные отверстия, расположенные в проезжей части (чаще всего в её краевых линиях) или в кювете. Они имеют решетку, которая задерживает крупный мусор, и направляют воду в подземный трубопровод.
Расстояние между дождеприемниками на равнинных участках обычно 50-80 метров. На участках с выраженным уклоном или где скапливается вода в понижениях, расстояние уменьшается до 30-50 метров. Размер решетки подбирается так, чтобы она не мешала попаданию воды, но задерживала крупный мусор, строительный материал и листья.
При проектировании учитывается интенсивность осадков — чем выше риск интенсивных дождей, тем ближе друг к другу располагаются дождеприемники. Недостаточное количество дождеприемников приводит к переполнению системы и затоплению дороги при ливнях.
Подземные ливневые коллекторы и их устройство
От дождеприемников вода поступает в подземный трубопровод (коллектор), обычно диаметром 150-400 миллиметров. Трубы укладываются с уклоном 3-5 промилле (0,3-0,5%), обеспечивающим самотечный отвод без застойных участков.
На каждые 100-150 метров трубопровода устанавливаются смотровые колодцы — входные отверстия для инспекции и очистки. Они имеют диаметр не менее одного метра, чтобы человек мог спуститься туда с инструментом. При изменении направления трубопровода или переходе на больший диаметр также устанавливаются смотровые колодцы.
Материал труб выбирается в зависимости от грунта и агрессивности среды. Поливинилхлорид (ПВХ) и полиэтилен высокой плотности (ПЭНП) используются чаще всего, так как они устойчивы к коррозии. Железобетонные трубы применяются в местах с высокими механическими нагрузками. На участках с кислыми почвами асбестоцементные трубы быстро разрушаются и заменяются.
Система продольного дренажа под дорогой
Под дорогой часто укладываются перфорированные трубы (дренажи), которые отводят грунтовые воды и капиллярную влагу, предотвращая её скопление под асфальтом. Эти трубы проходят вдоль обеих сторон дороги на глубине 1-2 метра и соединяются в общую систему водоотвода.
Дренажная труба обёрнута в фильтрующий материал (геотекстиль), который пропускает воду, но не пропускает песок и ил. Это предотвращает заиление дренажа. Вода, собранная дренажом, поступает в коллектор ливневой канализации или выводится на поверхность через дренажные выходы.
Функционирующий подземный дренаж снижает уровень грунтовых вод под дорогой на 0,5-1,5 метра, что значительно продлевает срок службы дорожной конструкции. При забивании дренажа система перестает работать, и вода начинает скапливаться под асфальтом, вызывая его размягчение и деформацию.
Косые съезды и перенаправление потока
На участках, где рельеф меняется или где необходимо направить воду с одной стороны дороги на другую, используются косые съезды — короткие участки канавок, которые пересекают дорогу под углом. Они позволяют воде перемещаться между кюветами, не вызывая подмыва краёв дороги.
При длинных участках дороги без изменения направления может быть несколько переходов воды с одной стороны на другую, чтобы равномерно распределить поток и избежать переполнения одного кювета.
Сброс в конечные пункты
Вода, собранная системой водоотвода, в конечном итоге должна быть сброшена в водоём (реку, озеро, пруд), в грунт (при хорошей фильтрующей способности) или в централизованную ливневую сеть города.
На мостах и участках над водоёмами часто устанавливаются фильтрующие системы (отстойники, жироловушки), которые задерживают загрязнения перед сбросом в водоём. Это предотвращает попадание нефтепродуктов, тяжелых металлов и абразивных частиц в естественные водоёмы.
При отводе в грунт используются фильтрующие поля со слоями щебня и песка, которые очищают воду перед её впитыванием. Это предотвращает загрязнение грунтовых вод и позволяет восполнять водные ресурсы.
Обслуживание и диагностика
Система водоотвода требует регулярного обслуживания. Кюветы должны очищаться от мусора и растительности не реже двух раз в год (весной и осенью). Дождеприемники нуждаются в еженедельной очистке на участках с интенсивным листопадом.
Видеодиагностика коллекторов проводится ежегодно для выявления засорений, трещин и смещений. Промывка коллекторов гидродинамической установкой (под высоким давлением) проводится один-два раза в год, чтобы удалить накопившийся ил и предотвратить засорения.
Смотровые колодцы осматриваются на предмет коррозии и разрушения. Дренажи под дорогой проверяются на предмет засорения — если дренаж не функционирует, вода под дорогой скапливается и разрушает конструкцию.
Заключение
Система водоотвода на магистралях — это сложная сеть элементов, работающих вместе для удаления воды с дороги и направления её в безопасное место. Правильное проектирование уклонов, достаточное количество дождеприемников, функционирующие коллекторы и регулярное обслуживание — всё это необходимо для надежной работы. При отказе любого из компонентов система может переполниться, и вода начнет скапливаться на дороге, вызывая аварии и разрушение покрытия. Понимание логики работы водоотвода помогает специалистам быстро выявлять проблемы и планировать профилактические работы.
