На производительность сварочных работ велико влияние человеческого фактора. Без надежного, легкого и удобного оборудования работа сварщика усложняется, производительность и качество снижаются. Главной частью производственного оборудования для сварки, контактирующей с исполнителем работ, является держатель, газовая горелка, резак. Частое применение электрической сварки в быту и на производстве делает держатель электродов наиболее употребляемым приспособлением для сварщика.
Основные функции держателя:
- осуществить надежное закрепление электрода;
- обеспечить подведение к нему тока с минимальными потерями (при слабом зажиме сопротивление возрастает с неизбежным падением силы сварочного тока);
- обеспечить свободное управление закрепленным электродом при выполнении сварки.
Основные функции определяют главные требования сварщика к изделию:
- держатель должен уверенно фиксировать электроды различных диаметров;
- надежный электрический контакт;
- применение качественного пластика для исключения оплавления приспособления и его электроизоляции;
- долговечность;
- удобство сварщика при ручном хвате и отсутствие дополнительных усилий для работы во всех положениях.
Современный рынок сварочного оборудования предлагает все основные виды универсальных и специализированных держателей электродов. Рассмотрим их:

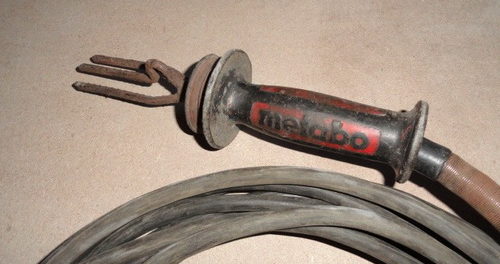

1. Вилка-трезубец
Самый дешевый, легкий при самостоятельном изготовлении и потому наиболее популярный вид держателя. При относительном удобстве и хорошей долговечности есть серьезные недостатки:
- непростое удаление огарка электрода;
- сильный нагрев ручки держателя;
- опасность здоровью сварщика и людей, находящихся в рабочей зоне, из-за наличия открытой токопроводящей поверхности;
- большая вероятность получения ожога глаз («поймать зайчика» — по народному) при касании вилкой-трезубцем заземленной поверхности, или ожога кожи – при случайном касании к открытым зубцам самой вилки в процессе работы.
Использование таких держателей запрещено и в продаже их можно не искать, исключение – вторичный рынок. Тем же, кто решил все-таки самостоятельно сделать и пользоваться таким держателем электродов совет – старайтесь приваривать сварочный провод к «рогам» вилки поближе (для уменьшения нагрева рукоятки). Для более безопасной и удобной сварки разработаны другие конструкции держателей, на которые следует обратить внимание.
2. Держатель зажим-прищепка
Популярная, недорогая и простая конструкция с пружинным или рычажным вариантами зажима электродов. Совместима с большинством типов сварочных аппаратов. Имеет широкий диапазон применяемых токов и диаметров электродов. Безопасность сварщика обеспечивается полной изоляцией зоны токосъемника. Электрод фиксируется надежно, а для его замены не нужны какие-либо приспособления. Небольшие недостатки, на которые быстро перестаешь обращать внимание – торчащий рычаг и необходимость приложения к нему достаточного усилия при замене электрода.
3. Цанга
Очень удобный зажимной держатель электродов с эргономичной рукояткой и надежной защитой сварщика. Легкая замена электродного огарка. Высокая стоимость и ограничения по сварочному току – главные недостатки такого держателя. Чтобы не повредить его рукоятку не надо оставлять слишком короткий электродный огарок.
Кроме рассмотренных видов держателей можно выделить также универсальные, но используемые редко, винтовые и безогарковые (с полным расплавлением электрода при сварке).
Из узкоспециализированных выделим держатели для сварки трехфазной дугой и для работы одновременно несколькими электродами.
При выборе держателя учитываются следующие параметры:
- Соответствие приспособления нагрузкам сварочного оборудования, с которым он будет применяться (увлекаться большим «запасом» не следует – это увеличивает конструктивные габариты и массу инструмента).
- Недорогие модели держателей электродов, применяемые для редких разовых работ, вполне подойдут мастеру-любителю.
- Для профессиональной сварки в производственных и полевых условиях с продолжительными нагрузками на оборудование – держатель тоже должен быть профессиональным.
- При выездном характере работы сварщик обязан иметь запасной держатель.
- Условия высокой влажности и пылевого загрязнения обязаны компенсироваться высокой надежностью применяемых держателей (качественный пластик, жесткая фиксация электрода, наличие цельнолитых, а не наборных губок зажима).
- Для выполнения продолжительных работ учитываются габариты и вес изделия при равенстве остальных рабочих характеристик.
Долговечность простого и самого дорогого держателя электродов значительно повышается при правильном и регулярном его обслуживании. Подгорание губок будет минимальным при содержании их чистыми для плотного контакта с электродом по всей поверхности зажима, с крепко затянутыми резьбовыми соединениями и проверкой зажимного усилия с необходимой регулировкой.
