Описание:
Сварка металлов связана с большим количеством опасных и вредных факторов, ярким светом электрической дуги, ультрафиолетовыми и инфракрасными лучами, горячим металлом и шлаком, токсичными аэрозолями и газами. Одним из важнейших средств защиты сварщика от этих факторов является сварочная маска.
Другие имена:; …
Типы:
Наиболее распространенными типами сварочных масок являются:
• Сварочные
маски • Традиционная маска
• Сварочная маска с подъемным козырьком
• Сварочная маска с автоматическим фильтром
• Маска для специальных сварочных работ
Маски могут иметь темное стекло (пассивные фильтры) или специальные фильтры автоматическое затемнение (шлем с самозатемнением).
Есть несколько типов фильтров для сварочных масок. В зависимости от требований каждый темный фильтр должен иметь внешние и внутренние защитные прозрачные стеклянные или силиконовые или поликарбонатные прозрачные фильтры.
Вам необходимо выбрать подходящий и наиболее удобный для вас фильтр в зависимости от того, какой вид работы вы будете выполнять, тогда на протяжении всей сварочной операции будет обеспечен комфорт и стабильная защита глаз.
Ниже мы рассмотрим некоторые из популярных типов и моделей масок, которые могут помочь вам найти маску, которая подходит именно вам.
Типы сварочных масок и шлемов:
• Сварочный щиток .
Конструктивно это простейшая маска — щит с темным фильтром с рукояткой для захвата. Часто маску такого типа можно встретить в комплекте при покупке сварочного оборудования. Единственный плюс — легко отойти от торца и рассмотреть сварной шов. Недостаток — занята рука, которой не сваривается. Если в одной руке находится сварочный аппарат, а в другой — маска, то нет возможности удержать при необходимости детали и детали, которые нужно сваривать.
• Традиционная маска.
Маску можно прикрепить к голове. До недавнего времени этот вид был самым распространенным. Чтобы увидеть результат, полученный при сварке, маска поднимается, если вы хотите продолжить работу, кивает и маска опускается. Достоинства — свобода рук, простота использования, недостаток — при подтяжке глаза и лицо не защищены маской, что не очень хорошо, например, при забивании шлака.
• Сварочная маска с подъемным козырьком
— так называемая Flip-Flap. Эта маска намного удобнее: при поднятии видоискателя глаза защищены прозрачным стеклом или пластиковым прозрачным фильтром, что позволяет сразу приступить к работе над различными операциями, такими как — молотковые, шлаковые, шлифовальные работы и т. д.
Существует множество разновидностей последних двух типов масок.
Маски с двумя темными фильтрами:
для улучшения видимости и комфорта при работе до и после сварки, когда есть потребность в частой прихватке или сварке тонких деталей, например, в TIG, используйте маски с двумя темными фильтрами через верхний фильтр, который меньше и Затемнение по DIN 4 или 5 для подготовки перехвата деталей проверяется путем сгибания головки вниз, а во время сварки головка поднимается, чтобы ее можно было видеть уже через основной фильтр, который в зависимости от случая может быть от DIN 8 до 13. Этот вид маски чрезвычайно удобен для «более тонких» сварочных работ!
Этот шлем похож на описанный выше, но если смотреть сквозь светофильтр внизу, то светофильтр также используется как защитное стекло при забивании шлака или измельчении.
Kemppi Alfa-Это еще один тип шлема с двумя затемняющими фильтрами!
У Kemppi Beta 90-подъемный видоискатель имеет два открытых и промежуточных положения — для наблюдения перед сваркой, например для небольшого прихватывания, посмотрите через небольшое отверстие, слегка приподняв головку, затем снова наклоните головку вниз, чтобы Дуга для перемещения. видит только через темное стекло. Промежуточное положение рекомендуется для использования только на короткое время и при меньших сварочных токах. В полностью открытом положении видоискателя маску можно использовать для забивания шлака, шлифования и т. д. Эта модель Kempi не совсем шлем с двумя фильтрами, это скорее Flip-Flap, но два положения фиксации видоискателя делают его чрезвычайно практичным и удобным, можно сказать, что это хороший аналог автоматических масок. Если вы не можете позволить себе дорогой шлем с автоматическим затемнением, вы можете позволить себе один из них!
Все эти пассивные маски должны быть оснащены темным фильтром для защиты глаз.Чтобы защитить этот фильтр от брызг и травм, необходимо также использовать прозрачные внешние и внутренние фильтры из стекла, оргстекла и т. Д.
• Маски и шлемы с автоматическим фильтром:
в этих масках затемнение выполняется с помощью специального жидкокристаллического фильтра (ЖКД), который реагирует на свет электрической дуги и переключается из светлого состояния в затемненное. Как только дуга гаснет, она снова становится яркой, сварщик не снимает шлем с головы, так как пакет защитных очков и ЖК-фильтр, через который он смотрит, прозрачен.
• Маски и каски для специальных операций
Используются при отсутствии соответствующей вентиляции или с металлами, содержащими опасные вещества (марганец, хром, цинк). Маски имеют систему защиты органов дыхания от сварочного дыма и аэрозолей. с системой подачи свежего воздуха.
В конструкции одной из масок предусмотрена возможность установки защитных шлемов и наушников.
Есть сварочные шлемы, подходящие для подводных работ.
Кожаные маски
Можно сказать, что они также используются в специальных целях для сварки в труднодоступных местах, где нет возможности работать с традиционными масками.
Кожаные маски бывают разных типов:
Лучшее, что можно найти в этом типе, это:
Кожаная маска с светофильтром .:
К сожалению, на болгарском рынке я не встречал ничего подобного этим маскам!
Единственное, что можно найти на нашем рынке, это следующее:
могу сказать, что это не очень удобно, но, учитывая, что больше нечем защитить лицо и глаза при работе в ограниченном пространстве, это все же выбор!
Если же кому-то приходится работать в узком месте, он может использовать сварочные очки этого типа:
я предлагаю именно такие, потому что они могут использовать финальные темные фильтры от № 9 до 13! Но при использовании таких очков вы должны. капюшон, который защищает лицо от ожогов, капюшон может сделать любой, у кого немного больше воображения, можно даже использовать зимнюю шапку, на которой прорезать только отверстие для глаза … Я использовал этот вариант в экстремальных ситуациях, требующих сварки в ограниченном пространстве .
Такой чепчик
отлично подойдет под эту маску!
_________________
Типы защитных фильтров:
• Стандартные (пассивные) фильтры
• Автоматические (самозатухающие) фильтры
• Стандартные (пассивные) фильтры.
В зависимости от степени затемнения темные фильтры DIN бывают от 4 до 14. Чем выше число, тем темнее фильтр. Чтобы определить точную степень затемнения, необходимо принять во внимание несколько факторов, наиболее решающими из которых являются текущие и род тока. Процесс сварки, рекомендуемые степени затемнения можно увидеть в следующей таблице:
Кроме того, мы должны учитывать степень освещенности помещения, в котором мы работаем — чтобы не утомлять глаза при работе в темной комнате надо немного подбирать на темном фильтре!
Пассивные фильтры могут иметь разные цветовые оттенки и размеры, могут быть изготовлены из стекла (атермального) или поликарбоната.Стандартные защитные фильтры для сварки используются для всех видов сварочных процессов.
Следующим типом защитных фильтров, на которые следует обратить особое внимание, являются:

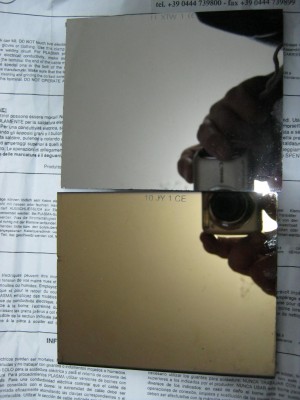

• Сварочные фильтры с золотым покрытием
Стандартный фильтр, который, однако, покрыт тонким слоем золота, предназначен для отражения большего количества света и тепла, чем стандартный, и позволяет при сварке дуга должна быть видна в истинных цветах и намного четче, чем все другие стандартные и автоматические фильтры. Золотые фильтры специально разработаны для работы при высоких температурах, поскольку металлическое покрытие отражает 90% тепла по сравнению с 4% тепловой защиты стандартных защитных фильтров. Золотое покрытие отражает до 99% инфракрасного излучения. Эти очки имеют чрезвычайно высокие показатели защиты — в 10 раз превышающие требуемый стандарт.
• Автоматические (самозатухающие) фильтры
или фильтр «Хамелеон»
Первые жидкокристаллические цветные фильтры появились в начале 80-х годов. Вначале они были очень дорогими в производстве, но с развитием технологий стоимость этих фильтров постепенно снижалась. Сегодня в магазинах можно легко найти дешевые маски, качество их не наивысшего уровня, но они помогают справляться со сварочными работами быстрее и проще.
Как устроен светофильтр с жидкими кристаллами? Он сделан по принципу «многослойного пирога», в котором несколько слоев жидких кристаллов расположены между слоями поляризационной пленки. Работа этого фильтра основана на поляризации жидких кристаллов, если к жидким кристаллам приложено напряжение, молекулы структурируются таким образом, чтобы «выстраиваться» в определенном направлении, т.е. они меняют свою пространственную ориентацию, тем самым блокируя излучаемый свет. Верхний слой — это стекло, покрытое специальным ингредиентом, блокирующим УФ и ИК-лучи. Он работает непрерывно, независимо от ЖК-слоев. Таким образом, даже когда фильтр выключен, маска обеспечивает минимальную защиту глаз, поскольку наибольшую опасность для глаз представляет свет в ультрафиолетовом и инфракрасном спектре.
Современные фильтры могут использовать как один (чаще всего в бюджетных моделях), так и два или три слоя ЖК-дисплея для устранения неравномерного затемнения.
Технические характеристики / параметры
Степень затемнения фильтров можно использовать в виде таблиц,
в которых определяющими факторами являются сила тока и тип сварочного процесса.
Кроме того, в соответствии с другими факторами, такими как возраст, состояние глаз и освещение в помещении, Каждый может выбрать степень затемнения фильтра.
К техническим характеристикам автоматической маски относятся следующие параметры:
Размер картриджа:
Защита от ИК / УФ: пример — DIN 16
Размер светлой части окна:
Регулировка затемнения : примерное или плавное — без градусов от 9 до 13 DIN или степень 2 градусов 10-11 DIN
Световое состояние стекла: пример-3DIN или 4 DIN
Время затмения: —
Время освещения — если есть положения переключения Переключатель для: пример — сварки и шлифования
Количество датчиков : пример — 2 или 3 или 4
Методы сварки : пример — REDZ; MIG / MAG; TIG / Amp: DC> 2 AC > 2
Блок питания: пример — нет. батареи или солнечная панель
Рабочая температура: пример -10C + 55C
Переднее безопасное стекло — размеры
Заднее безопасное стекло — размеры
Оптический класс: пример-Оптический класс: 1/1/1/2
Показания для оптического класса в автоматических масках могут быть в разных вариантах от чисел от 1/1/1/1 до 3/3/3/3, так как 1/1/1/1 лучше всего, и соответственно с увеличением числа до 3. / 3/3/3 — худшее!
-Первое положение 1/1/1 / 2- Оптический класс Определяет, насколько четко и без геометрических искажений он виден через автоматический фильтр. Эта цифра также является величиной рефракции / диоптрии /.
Это напрямую зависит от качества используемого стекла, а также от качества монтажа «сэндвича».
Вы, наверное, наблюдали, как окна нарушают геометрию и пространство, особенно при наличии дефектов в виде пузырей или неровностей поверхности.
Первый класс — никаких нарушений геометрических форм и резкости. Диоптрия 0.
Второй и третий класс — есть нарушения геометрической формы фокуса и диоптрии, что приводит к усталости и напряжению в глазах, как при неправильно подобранных очках с диоптриями. Такие фильтры не подходят даже для краткосрочной деятельности.
-Второе положение 1/1/1 / 2- Класс распространения света (Рассеяние света или рассеивание света) — описывает способность светофильтра рассеивать проходящий через него свет и определяет степень оптической чистоты фильтра. Это зависит от чистоты и качества жидкого кристалла. Способность материала пропускать свет, не отклоняясь от своего первоначального направления.
Другими словами, рассеяние света — это помутнение фильтра. Это зависит от качества и чистоты жидких кристаллов. Во время движения вы наверняка часто сталкиваетесь с эффектом светорассеяния, особенно при движении ночью под дождем.
Для большей наглядности и лучшего понимания можно привести следующий пример: если предположить, что третий класс отвлечения — соответствует качеству видеоизображения VHS, то второй класс будет соответствовать качеству DVD-видео, а первый класс — Качество видео Full HD.
— Третье положение 1/1/1/2 — Вариации по классу светопропускания (Однородность — Однородность) — характеризует неравномерное затемнение фильтра (экрана) в разных частях при просмотре под прямым углом. Первый класс (однородность) ± 0,1 DIN,
второй класс соответствует ± 0,2 DIN, а третий класс соответствует ± 0,3 DIN.
-Четвертая позиция от 1/1/1/2 — Класс угловой зависимости или Угловая зависимость от степени затемнения — характеризует степень затемнения от угла обзора. Когда угол обзора составляет порядка ± 15 ° относительно нормальной степени затемнения, фильтры являются первоклассными. Для фильтров с большим полем обзора (окном) угловая зависимость находится в пределах ± 30.
Градусы от 5 до 8 являются используется при работе в основном при более слабом токе и для таких типов сварки, как газовая пламенная, микроплазменная и сварка TIG с очень низким током, например, ниже 15-20А.
Датчики света, используемые в автоматических масках, сигнализируют темному фильтру, когда он должен быть затемнен, а когда он должен открываться. Эти датчики устанавливаются перед маской и в значительной степени зависят от света, подаваемого на них, и от того, является ли какой-либо из этих датчиков затемненным. либо в тени сигнал на затемняющий фильтр ослабевает и возможны «вспышки», поэтому чем больше датчиков, тем стабильнее работа маски.
Но маски с более чем двумя датчиками и дополнительными ступенями 5-8 более высокого класса и значительно дороже, особенно если они от известных производителей, цены чрезвычайно высоки!
Альтернативы:
Вот кое-что интересное:
Accu-Strike — альтернатива автоматической сварочной маске! Преимущества: Маски с пассивными фильтрами обладают следующими преимуществами: — низкая стоимость — простая конструкция — легкие, удобные и подходящие для работы при любых методах сварки. Маски с автоматическими фильтрами имеют следующие преимущества: — на данный момент от зажигания дуги и после ее гашения рабочий имеет отличную видимость на месте сварки, т. е. место сварки видно через сварочный фильтр. — рабочий вообще не снимает шлем с головы. — при сварке замена стекла не требуется. Недостатки: маски с пассивными фильтрами имеют следующие недостатки:
-должно постоянно поднимать и опускать маску кивком -необходимо
заменять стекло во время сварки, что замедляет рабочий процесс.
— незащищенность глаз и лица в момент зажигания дуги, особенно это характерно для неопытных сварщиков.
Маски с автоматическими фильтрами
имеют следующие недостатки: -высокая
цена
-не подходят для работы на всех методах сварки, особое внимание следует обратить на то, что не все автоматические маски подходят для работы по методу TIG (аргонодуговая сварка)
-не подходит для работы в плохо освещенном помещении.
-Если вы весь день свариваете с автоматической маскойтипа «Хобби», который предназначен для работы с частотой затмений 1/3 600 в секунду, совокупный эффект вредного излучения может привести к утомлению глаз в конце дня. Этот эффект уменьшается за счет использования масок с более высокой скоростью затмения, таких как шлемы промышленного или профессионального класса, скорость затмения которых превышает 1/20 000 в секунду.
— на скорость затмения влияет температура окружающей среды, при низких температурах — например, при -5 ° C автоматический фильтр может замедлить свою работу во время затмения!
Настройки
• Типы настроек фильтра
• Затемнение — важный параметр для работы, присутствует почти во всех моделях. В зависимости от выполняемой работы и силы тока дуга имеет разную яркость. Чаще всего используется диммирующий фильтр 9-13 DIN А фильтр в не диммирующем состоянии имеет димминг 3-4 DIN.
• Чувствительность — позволяет настроить фильтр включения / выключения в зависимости от яркости дуги и светового излучения горячего металла. Это полезно при работе при ярком солнечном свете, что помогает избежать ненужного включения фильтра.Обычно самая высокая степень чувствительности устанавливается для режима TIG.
• Время задержки — задержка необходима, чтобы избежать преждевременного размыкания дуги в конце сварки, когда дуга была остановлена, но свет горячего металла все еще очень яркий, а также для предотвращения «мигания» фильтра при коротких перерывах.
• Выключите фильтр. Такая регулировка бывает редко, она необходима в тех случаях, когда сварщику требуется более частые шлифовальные работы.
• Есть также более экзотические настройки, такие как изменение угла обзора дуги, датчики для предотвращения включения фильтра от боковых искр или «режим захвата», полезный для быстрой точечной сварки. Но в большинстве фильтров такие параметры не применяются, потому что они редко востребованы.
Обязательные расходники и аксессуары
Защитные прозрачные очки или слюдяные
дополнительные аксессуары:
Оптическое (увеличительное) стекло:
Фактически, эти » очки »пластиковые и, в отличие от очков, их намного легче поцарапать, особенно, чем пыль, падающая на« стекло »и рассыпанная сухой тканью.
Размер всего один — 50х107х4, у разных производителей он может варьироваться в пределах +/- 1мм ..
Диоптрии бывают: +1; +1,5; +2; +2,5
Но есть производители очков с диоптрийными переходами и 0,25
Диоптрийные линзы можно найти в сети магазинов Camrton или в сварочной компании AIG по цене от 10 до 12 лв. Я видел на одном сайте безумную цену около 30 левов.
Очки размещаются на внутренней стороне солнечной панели в специально отведенном месте.Но не все маски можно ставить на эти очки.Поэтому при покупке маски и при необходимости диоптрийного стекла необходимо купить эту модель маски, на которой можно стекло закреплено.
Шапки, капюшоны и полотенца под сварочную маску
Уход
Проблемы / решения:
Проблемы бюджетных масок «хамелеоны»
Если вы хотите купить дешевую сварочную маску с автоматическим затемнением, необходимо быть готовым к некоторым недостаткам, присущим бюджетной продукции.
Во-первых, типичной проблемой для всех ЖК-дисплеев является затемнение в зависимости от угла падения света. Если вы не понимаете, что это значит, попробуйте посмотреть на широкоугольный некачественный «плоский» компьютерный монитор — изображения станут неразличимы. То же самое происходит со сварочной маской, поэтому вы рискуете повредить глаза. Бюджетные маски обеспечивают приемлемую степень затемнения в пределах ± 10 °, в большинстве случаев этого достаточно, редко придется смотреть на дугу под углом при сварке, но все же нужно учитывать риск экономии денег? Некоторые технологии используются в фильтрах от известных производителей, чтобы исключить риск слепоты. Ведущие производители используют два или даже три слоя ЖК-дисплея, чтобы исключить этот возможный эффект. Некоторые компании
При выборе маски хамелеона также очень важно время реакции. Почти все современные маски обеспечивают время реакции менее 0,001 секунды, что достаточно для защиты глаз. Но в бюджетных моделях это время увеличивается, когда температура падает и фильтр не может обеспечить требуемую скорость диммирования. Поэтому почему рабочая температура этих фильтров обычно не ниже -10 ° С. Однако, если маска оставлена в неотапливаемом помещении или на улице нормальная работа при более низких температурах может не гарантироваться, в процессе работы маска «нагревается»., но и стабильность работы вне зависимости от таких факторов, как грязь, пыль, царапины. на защитном стекле, состояние аккумулятора и т.д. Качество фильтра и датчиков в бюджетных моделях значительно снижено. Это значит, что от этих факторов будет зависеть стабильность работы.
Что выбрать — качество или невысокую цену — решать вам. Но помните, что дешево — это дорого, и здоровье нельзя купить за деньги, даже если вы баснословно разбогатели в преклонном возрасте.
На что обращать внимание при выборе?
Первый производитель маски. Вам необходимо знать, где и кем он изготовлен — часто название, марка и производитель не указываются. В документации на изделие всегда должен быть указан оптический класс и уровень сертификации (три цифры с косой чертой, например, 2/2/1), а также указан гарантийный срок. Отсутствие четкой информации об этих вариантах является признаком неясного происхождения и часто низкого качества.
Количество и тип корректировок имеют второстепенное значение. Профессиональные маски обычно имеют три коррекции: затемнение, чувствительность и задержку «открытия» фильтра после сварки.
На некоторых моделях можно отключить затемнение — тогда маску можно использовать не только для сварки, но и для шлифования, например.
Регулировки могут быть внешними или внутренними. Это зависит от расположения «элементов управления» — внутри или снаружи маски. Внешние предпочтительнее, если вы хотите изменить диммирование во время работы.
Регулировки бывают плавными и ступенчатыми. Конечно, при плавных регулировках будет намного лучше и комфортнее.
В-третьих, необходимо понимать, подходит ли фильтр для сварки TIG. Если подходит, то там должны быть всевозможные регулировки, и вы сможете без проблем работать со сваркой MMA и MIG-MAG. Некоторые модели самого низкого класса ведут себя небезопасно при сварке TIG. К сожалению, часто это становится ясно только после покупки.
Четвертая важная особенность маски — это размер видимой части светофильтра. Здесь рекомендуется использовать простое правило — чем больше, тем лучше.
В заключение следует сказать, что помимо технических параметров необходимо учитывать вес, габариты, конструкцию, тип блока питания, размер и тип внешнего защитного стекла. Имейте в виду, что некоторые модели масок можно использовать только со «своими» очками, что неизбежно приведет к удорожанию и, как следствие, сложности покупки и подбора стекла нужного размера и типа. Не забывайте внешний вид маски в в конце поездки вы будете работать с ним еще долго.
Вы наверняка убедились в преимуществах автоматических масок «Хамелеоны», но, несмотря на все их достоинства, есть много людей, которым эти маски не нравятся. К сожалению, эти люди пострадали от некачественных автоматических фильтров и фактически сгорают в прямом и переносном смысле. Многие ошибочно полагают, что если фильтр потемнеет, этого достаточно для надежной защиты глаз, увы, это не так! Для надежной защиты глаз качество УФ / ИК-фильтра имеет решающее значение.
Если фильтр неисправен или некачественный, глаза будут подвергаться воздействию излучения даже при максимальном затемнении фильтра.
Если наблюдается неравномерное и непрозрачное затемнение — это связано с плохим качеством жидких кристаллов и приводит к утомляемости глаз.
Безопасность
Ассортимент сварочных масок очень велик и цены тоже разные. Покупка маски должна определяться в зависимости от типа сварочных работ, для которых она будет необходима, будет ли она использоваться для профессиональной работы или для хобби и многих других факторов. Он должен быть не только удобным, но и обладать хорошими характеристиками безопасности.
Покупатели часто «ослеплены» низкой ценой, не видят недостатков, присущих сварочным маскам сомнительного происхождения, и рискуют повредить глаза, вплоть до слепоты. В ваших интересах, чтобы перед покупкой сварочной маски была гарантирована безопасность и качество.
