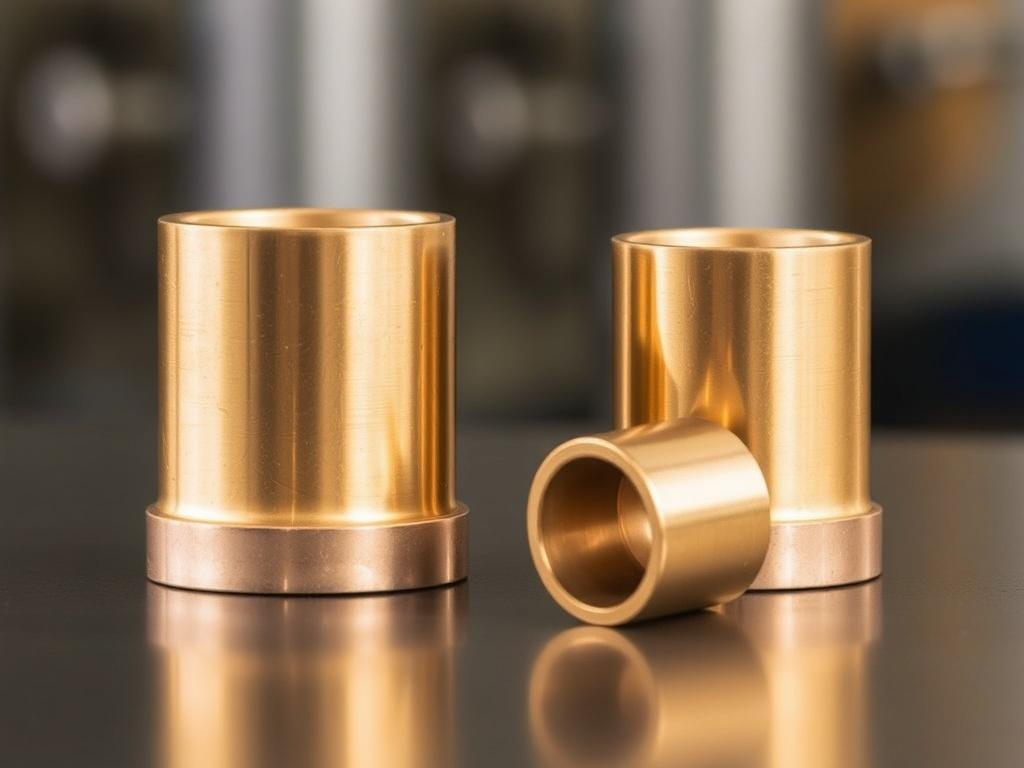

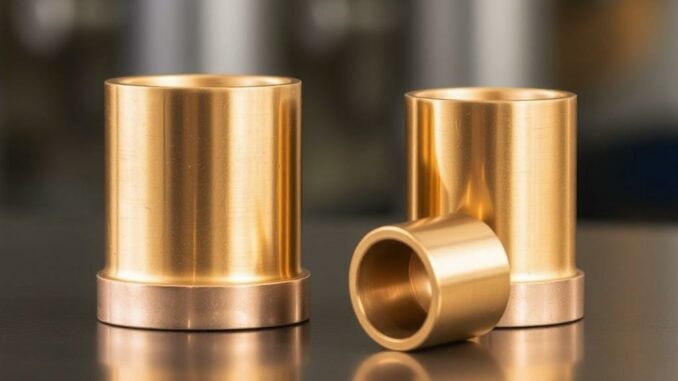

Бронзовые втулки: Фундамент надежности в механизмах

SQLITE NOT INSTALLED

В мире современной техники, среди мощных двигателей и сложных автоматизированных систем, существуют детали, которые редко оказываются в центре внимания. Их не называют технологическим чудом, но именно от них напрямую зависит работа бесчисленного множества механизмов. Эти незаметные, но важнейшие элементы – бронзовые втулки, также известные как подшипники скольжения. Они служат основой для узлов трения в машиностроении, энергетике, на транспорте и во многих других отраслях промышленности.

Что представляет собой бронзовая втулка?

По своей конструкции бронзовая втулка – это полый цилиндрический или фланцевый элемент, который устанавливается на вал или ось. Её ключевая задача – обеспечить возможность вращательного или линейного движения, воспринимая при этом нагрузку. Она уменьшает трение между сопрягаемыми поверхностями и защищает более дорогостоящие детали от преждевременного износа. Принцип работы основан на скольжении: вал вращается внутри втулки, а разделяющий их слой смазочного материала или специальные свойства самого сплава снижают сопротивление.

Выбор бронзы – сплава меди с оловом, алюминием, свинцом или иными элементами – обусловлен её уникальными эксплуатационными качествами, идеально подходящими для работы в условиях трения:

Высокая износостойкость: Материал эффективно сопротивляется истиранию даже под значительным давлением.
Антифрикционные свойства: Обеспечивает низкий коэффициент трения при контакте со стальным валом.
Хорошая прирабатываемость: Способность постепенно адаптироваться к микронеровностям сопрягаемой детали, что приводит к оптимальному прилеганию поверхностей.
Высокая несущая способность: Могут воспринимать экстремальные нагрузки, которые часто являются критичными для других типов подшипников.
Коррозионная стойкость: Устойчивы к воздействию воды, пара и многих химических сред.
Теплопроводность: Хорошо отводят тепло из зоны контакта, предотвращая перегрев и заедание.
Стойкость к заеданию: При кратковременном отсутствии смазки риск «прихватывания» вала значительно ниже, чем в паре сталь-сталь.

Основные марки бронз и области их использования

Разные составы бронзовых сплавов определяют их предназначение:

БрО10Ф1, БрО10С10 (оловянные бронзы): Классический выбор для особо ответственных узлов. Обладают высокой прочностью, износостойкостью и антифрикционными свойствами. Применяются в тяжелонагруженных редукторах, оборудовании прокатных станов, турбинах.
БрА9Ж3Л, БрА10Ж4Н4Л (алюминиево-железные бронзы): Отличаются повышенной прочностью и коррозионной стойкостью. Часто служат экономичной и надёжной заменой оловянным бронзам. Используются в судовом машиностроении, авиационной технике, работают в контакте с водой и топливом.
БрС30 (свинцовистая бронза): Обладает выдающимися антифрикционными характеристиками. Включения свинца создают структуру, которая эффективно работает в условиях ударных нагрузок и недостаточного смазывания. Незаменимы для бурового оборудования, узлов железнодорожного транспорта, дробильных механизмов.
Бронзы с добавкой графита или пористые (маслонаполненные) бронзовые втулки: Изготавливаются методом порошковой металлургии. Микроскопические поры в материале содержат смазку, которая поступает на поверхность при работе, обеспечивая эффект самосмазывания. Критически важны там, где регулярное пополнение смазки невозможно или затруднено: в бытовой технике, сельскохозяйственных машинах, узлах с малой скоростью вращения.

Конструктивное исполнение и методы изготовления

Бронзовые втулки производятся в различных формах для решения конкретных инженерных задач:

Гладкие цилиндрические – наиболее распространённый и универсальный вид.
Фланцевые – фланец служит для фиксации втулки в корпусе и восприятия осевых нагрузок.
Разъёмные (вкладыши) – состоят из двух или более сегментов, используются в коленчатых валах двигателей, крупных турбоагрегатах.
С канавками и отверстиями – предназначены для эффективного распределения смазки по всей рабочей поверхности.

Основные способы производства – литьё в разовые или постоянные формы (для серийного выпуска) и обработка давлением с последующей точной механической обработкой для достижения требуемых размеров и чистоты поверхности. Порошковая металлургия применяется специально для создания самосмазывающихся изделий.

Сферы применения: где их роль незаменима?

Бронзовые втулки – универсальный компонент, который можно обнаружить в самых разных механизмах:

Металлургия и тяжёлое машиностроение: Оборудование прокатных станов, мощные прессы, дробилки – условия работы с ударными нагрузками и запылённостью. Бронза демонстрирует здесь высокую надёжность.
Энергетика: Опорные и упорные подшипники гидравлических турбин, генераторов, насосов высокого давления. Работа в водной среде при значительных скоростях и нагрузках.
Судостроение: Подшипники гребных валов, рулевые устройства, насосные системы – постоянное воздействие морской воды требует исключительной коррозионной стойкости.
Транспорт: Традиционно – в узлах колёсных пар железнодорожного подвижного состава. В современных автомобилях – в элементах подвески, рулевого управления, стартерах и генераторах.
Двигателестроение: Коренные и шатунные вкладыши коленчатых валов – характерный пример работы в условиях переменных нагрузок и повышенных температур.
Станкостроение: Направляющие скольжения, элементы шпиндельных узлов, где важны точность и плавность перемещения.
Строительная и коммунальная техника: От насосных станций до экскаваторов и бурильных установок.

Преимущества и актуальные тенденции развития

Ключевые достоинства бронзовых втулок по сравнению с другими решениями:

Надёжность и долговечность в сложных эксплуатационных условиях.
Способность работать без систем принудительной смазки (для самосмазывающихся типов).
Хорошая способность гасить вибрации и смягчать ударные нагрузки.
Относительная простота конструкции, монтажа и обслуживания.

Существуют и ограничения: более высокие потери на трение при больших скоростях вращения по сравнению с подшипниками качения, необходимость тщательного контроля зазоров, важность качества и регулярности смазывания (для большинства типов).

Современное развитие направлено на создание комбинированных материалов. Широко применяются биметаллические втулки, где стальная основа обеспечивает механическую прочность, а тонкий рабочий слой из высококачественной бронзы или полимерного композита – необходимые антифрикционные свойства. Ведутся исследования в области материалов с наноструктурированной фазой, которые обещают ещё больше повысить износостойкость и снизить коэффициент трения.

Бронзовая втулка – это пример идеального сочетания функциональности, надёжности и проверенной временем технологии. От древних механизмов до самых современных промышленных агрегатов этот скромный компонент продолжает оставаться незаменимым. Он воплощает в себе принцип, согласно которогда истинная надёжность часто рождается не в сложности, а в продуманной простоте и точном соответствии материала своему назначению. Пока в мире существуют вращающиеся валы и движущиеся части, бронзовые втулки будут оставаться их верными и незаменимыми спутниками, тихо и безотказно обеспечивая движение прогресса вперёд.
