Реторты для печей: как жаропрочная оснастка влияет на качество термообработки

В термическом цехе качество партии зависит не только от режима печи и марки стали. Между нагревателем, защитной атмосферой, заготовкой и оператором работает еще один важный элемент: реторта для термообработки, которая принимает на себя температуру, газовую среду, массу загрузки и регулярные циклы нагрева. Если эта оснастка подобрана неверно, даже точный технологический режим может дать нестабильный результат.

Реторты используют там, где изделие нужно нагревать в контролируемой среде, защищать от окисления, насыщать поверхность углеродом или азотом, выдерживать детали в печи без прямого контакта с продуктами горения. Для сварщиков, литейщиков, механиков и специалистов по ремонту печного оборудования это не абстрактная деталь из каталога, а рабочий узел, от которого зависят ресурс оборудования и повторяемость процесса.

Что такое реторта в термической печи

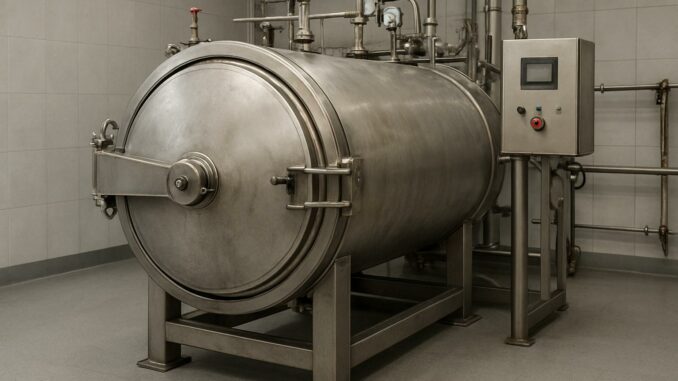

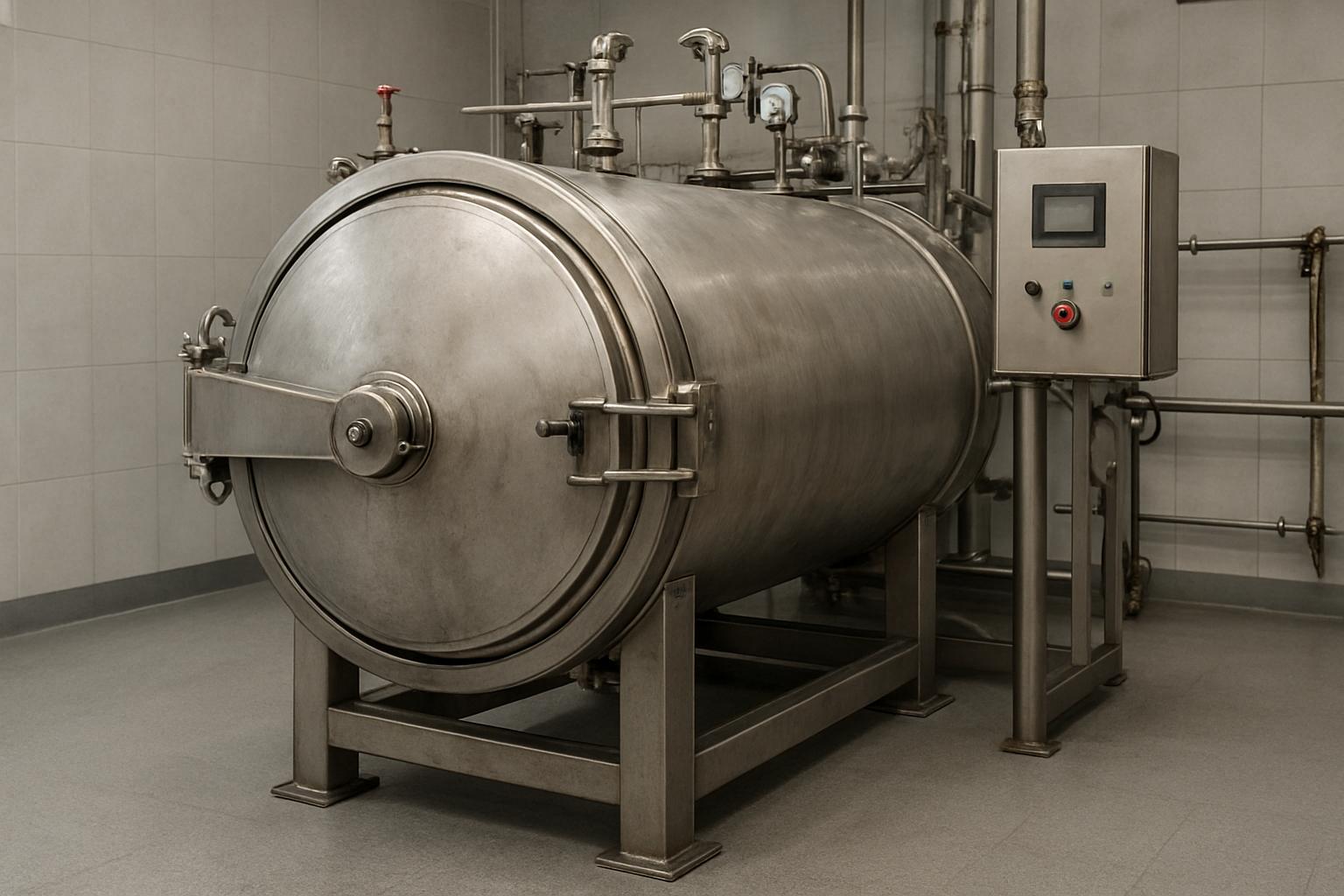

Ретортой называют жаропрочную емкость, трубу, корпус или сборную конструкцию, внутри которой проходит нагрев деталей. Она отделяет рабочее пространство от внешней среды печи и помогает удерживать нужный состав атмосферы. В шахтных печах реторта часто воспринимает вертикальную нагрузку от загрузки, а в проходных установках работает как часть непрерывного технологического канала.

Форма зависит от задачи. Для одной линии нужна цилиндрическая реторта из центробежнолитой трубы, для другой — сварная конструкция из листовой жаропрочной стали, для третьей — комплект с горловиной, днищем, корзинами, пробками, диффузорами и крыльчатками. Каждая геометрия по-своему распределяет тепло и механические напряжения.

Снаружи такая деталь может казаться простой. На практике она работает в условиях, где обычная конструкционная сталь быстро теряет прочность, коробится, трескается или интенсивно окисляется. Поэтому ключевыми становятся состав сплава, технология изготовления, качество сварных швов, точность обработки и грамотная эксплуатация.

Почему материал реторты так важен

Главное требование к реторте — устойчивость при высокой температуре. Жаропрочная сталь должна сохранять прочность, сопротивляться ползучести и не разрушаться после множества циклов нагрева и охлаждения. Если материал выбран с недостаточным запасом, стенка начнет деформироваться, а в местах концентрации напряжений появятся трещины.

Не менее важна стойкость к рабочей атмосфере. В цементационных, азотирующих и других печах на металл действует не только температура, но и химически активная среда. Углерод, азот, водород, пары влаги и технологические газы способны ускорять разрушение, особенно если поверхность уже перегрета или загрязнена.

Поэтому в промышленной практике применяют жаропрочные марки с учетом конкретного режима. Для одной задачи важнее сопротивление окалинообразованию, для другой — стойкость к науглероживанию, для третьей — механическая прочность при длительной выдержке. Универсальной реторты для всех процессов не существует.

Листовая сталь или центробежнолитая труба

Сварные реторты из листовой стали удобны, когда нужна сложная форма, нестандартный размер или ремонтопригодная конструкция. Лист позволяет изготовить корпус под конкретную печь, усилить отдельные зоны, приварить фланцы, горловины и опорные элементы. При качественной подготовке кромок и правильной технологии сварки такая реторта служит надежно.

Центробежнолитые трубы ценят за плотную структуру металла и хорошую работу при высоких температурах. Такой вариант особенно интересен для шахтных печей и узлов, где важна равномерность стенки и сопротивление длительной термической нагрузке. Литая труба может лучше переносить циклы, если ее состав и обработка соответствуют режиму эксплуатации.

Выбор между двумя подходами нельзя свести только к цене. Нужно учитывать размеры печи, массу садки, температуру, частоту циклов, тип атмосферы, способ загрузки и требования к ремонту. Иногда экономичнее заказать более дорогую конструкцию, если она уменьшит простои и исключит внеплановую остановку линии.

Как реторта влияет на качество партии

Первая задача реторты — обеспечить стабильную среду вокруг деталей. Если корпус негерметичен, защитная атмосфера разбавляется воздухом, поверхность изделий окисляется, а химико-термическая обработка становится неравномерной. На готовой партии это может проявиться пятнами, изменением цвета, нестабильной твердостью или недобором слоя.

Вторая задача — равномерная теплопередача. Толщина стенки, расположение загрузки, форма корзин и движение газа влияют на то, как быстро и одинаково прогреваются детали. Если в реторте есть застойные зоны, одна часть садки может перегреваться, а другая не выходить на нужную температуру вовремя.

Третья задача — механическая защита процесса. Оснастка должна выдерживать удары при загрузке, вес деталей, вибрацию, температурные деформации и контакт с приспособлениями. Слабое днище, поврежденная горловина или перекошенная корзина способны сорвать не только одну операцию, но и весь график производства.

Типовые признаки износа

Опытный оператор замечает проблемы до аварии. Насторожить должны изменение формы корпуса, местное вздутие, прогар, глубокая окалина, трещины возле сварных швов, затрудненная посадка крышки или горловины. Если реторта начала цеплять загрузочную корзину, это тоже сигнал: геометрия уже ушла от нормы.

Отдельного внимания требуют зоны перехода сечений. Там часто концентрируются напряжения, особенно при резких нагревах и охлаждениях. Небольшая трещина в такой точке может быстро расти, потому что каждый новый цикл раскрывает ее сильнее.

Проверять нужно и вспомогательные элементы: диффузоры, пробки, крыльчатки, днища, подставки, загрузочные корзины. Они могут стоить меньше основной реторты, но их разрушение нередко приводит к повреждению корпуса и браку деталей.

Почему реторты выходят из строя раньше срока

Частая причина — перегрев. Даже жаропрочная сталь имеет предел. Если печь регулярно работает выше расчетной температуры, материал ускоренно теряет прочность, а стенка начинает ползти под нагрузкой. Иногда перегрев возникает не из-за настройки контроллера, а из-за неправильного расположения термопары или локального пламени.

Вторая причина — резкие температурные перепады. Когда горячую реторту быстро охлаждают, особенно при неравномерном обдуве или контакте с холодной загрузкой, возникают напряжения. Одного такого случая может быть недостаточно для разрушения, но серия повторений постепенно приводит к трещинам.

Третья причина — нарушение загрузки. Слишком тяжелая садка, неравномерное распределение деталей, ударная посадка корзины и перекосы создают нагрузки, на которые корпус не рассчитан. Реторта работает лучше всего, когда технологическая дисциплина соблюдается так же строго, как температурный график.

Что учитывать при заказе новой реторты

Перед заказом важно описать не только размеры старой детали. Производителю нужны данные о типе печи, рабочей температуре, атмосфере, массе загрузки, продолжительности цикла, частоте запусков, способе подвеса или установки. Чем точнее исходные условия, тем меньше риск получить красивую, но неподходящую конструкцию.

Полезно передать чертежи, фотографии изношенной реторты и описание типовых отказов. Если прежняя деталь трескалась в одной и той же зоне, это повод изменить конструкцию, усилить узел, пересмотреть марку стали или технологию изготовления. Простое копирование старого изделия не всегда решает проблему.

При выборе поставщика стоит смотреть на опыт в жаропрочном литье, сварке, механической обработке и контроле качества. Для ответственной оснастки важны не только металл и цена, но и понимание термического производства: как деталь будет нагреваться, деформироваться, обслуживаться и ремонтироваться.

Контроль качества изготовления

Новая реторта должна соответствовать геометрии печи. Проверяют диаметр, длину, овальность, плоскостность фланцев, посадочные размеры, качество обработки кромок и точность сопряжений. Даже небольшой перекос может затруднить установку или создать лишние напряжения после первого нагрева.

Сварные конструкции требуют контроля швов. В зависимости от ответственности узла применяют визуальный, капиллярный, ультразвуковой или иной метод проверки. Важно убедиться, что шов не стал слабым местом, особенно в зоне нагрева и контакта с газовой средой.

Для литых деталей имеет значение отсутствие критичных дефектов структуры. Раковины, трещины, грубая неоднородность и неправильная термообработка способны сократить срок службы. Хороший производитель фиксирует параметры изготовления и не оставляет заказчика один на один с непонятным происхождением изделия.

Эксплуатация: как продлить ресурс

Ресурс реторты начинается с правильного ввода в работу. Первые нагревы лучше проводить без спешки, чтобы материал прошел цикл предсказуемо. Если конструкция новая или после ремонта, стоит особенно внимательно следить за посадкой, герметичностью, температурой и поведением загрузки.

В повседневной работе помогают простые правила: не превышать расчетную массу садки, избегать ударов, не допускать перегрева, контролировать состояние уплотнений и очищать внутренние поверхности от чрезмерных отложений. Мелкая профилактика обычно дешевле аварийного демонтажа.

Журнал эксплуатации тоже полезен. Если фиксировать температуру, время циклов, массу загрузки, замеченные дефекты и ремонты, можно заранее понять, когда деталь приближается к концу ресурса. Это помогает заказать замену до того, как печь остановится в самый неудобный момент.

Ремонт или замена

Не всякое повреждение требует немедленной замены. Локальный дефект иногда можно устранить ремонтом, если металл вокруг сохранил прочность, а геометрия не нарушена критично. Но ремонт должен выполнять специалист, понимающий жаропрочные материалы и последствия сварочного нагрева.

Если трещины повторяются, стенка сильно истончилась, корпус потерял форму или реторта перестала держать атмосферу, ремонт превращается в риск. В такой ситуации новая деталь обычно надежнее, чем серия временных заплат, каждая из которых приближает внеплановый простой.

Решение лучше принимать после осмотра и анализа причин отказа. Если заменить реторту без исправления режима печи, ошибки загрузки или неправильной атмосферы, новая конструкция может выйти из строя так же быстро.

Практический итог для цеха

Реторта — это не расходник в бытовом смысле, а ответственная жаропрочная оснастка. Она связывает работу печи, технологию термообработки и качество готовых деталей. Чем внимательнее ее выбирают, контролируют и обслуживают, тем стабильнее работает весь участок.

Для промышленного предприятия важен не самый дешевый вариант, а предсказуемый срок службы и понятная причина каждого технического решения. Хорошая реторта выдерживает температуру, держит атмосферу, сохраняет форму и позволяет технологу получать повторяемый результат от партии к партии.
