Introduction au soudage en couches minces (cladding)
Le soudage en couches minces, aussi appelé cladding, est une technique de métallurgie qui suscite de plus en plus d’intérêt dans diverses industries. Ce procédé permet d’appliquer une couche protectrice très fine sur une surface métallique afin d’améliorer ses propriétés mécaniques, chimiques ou esthétiques. Que ce soit pour la réparation d’équipements, la protection contre la corrosion, ou encore pour réduire les coûts en utilisant des matériaux nobles uniquement en surface, le soudage en couches minces possède un champ d’application très large. Mais qu’est-ce que ce procédé implique concrètement ? Quels sont ses avantages, ses différentes méthodes ? Et comment choisir la meilleure technique en fonction de ses besoins ? Explorons ensemble le monde fascinant du cladding.
Qu’est-ce que le soudage en couches minces (cladding) ?

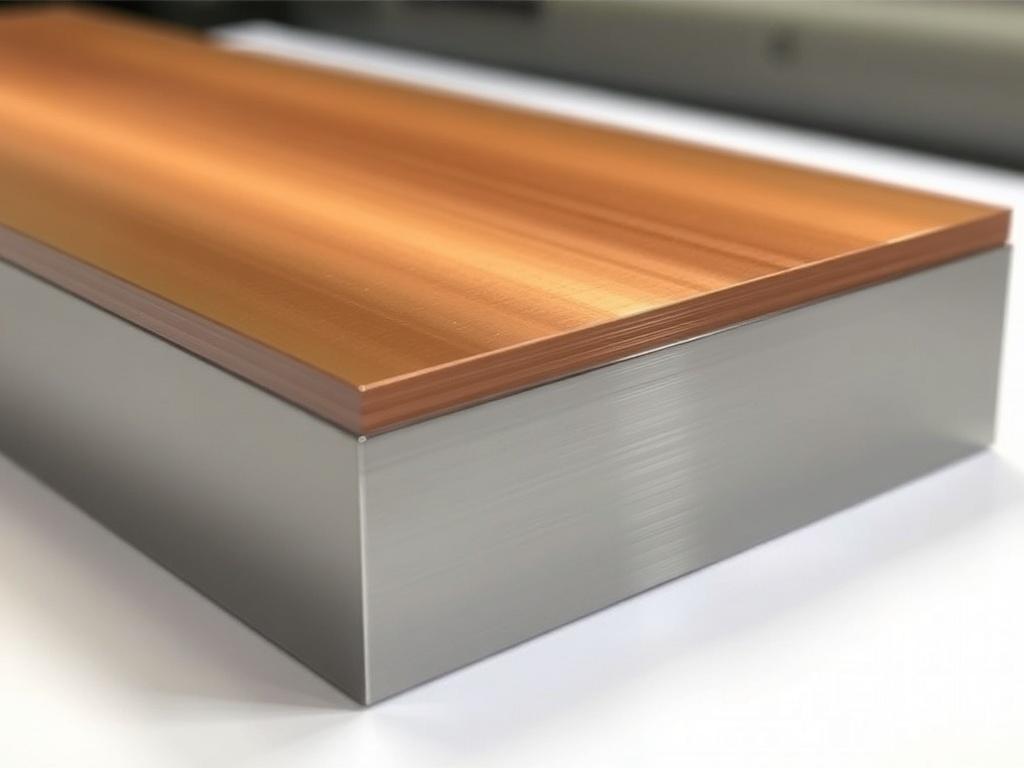

Le soudage en couches minces, ou cladding, consiste à déposer une fine couche de métal sur une surface métallique plus économique ou moins performante. L’objectif est d’allier la résistance, la dureté ou la résistance à la corrosion d’un métal spécifique à un matériau de base moins coûteux. Ce procédé est très utilisé dans les domaines où la résistance à la corrosion est cruciale, comme l’industrie chimique, pétrochimique, ou encore la réparation des pièces d’usure dans les secteurs de l’aéronautique, du nucléaire ou de la pétrochimie.
Le cladding peut être réalisé par différents procédés de soudage, tels que le soudage TIG, MIG, ou par projection thermique. En fonction du procédé choisi, l’épaisseur de la couche déposée peut varier de quelques microns à plusieurs millimètres. L’objectif est toujours d’obtenir une liaison métallique solide et durable entre la couche de dépôt et le matériau de base.
Les avantages du soudage en couches minces
Le soudage en couches minces présente de nombreux avantages économiques et techniques. Voici un tableau récapitulatif des principaux bénéfices associés à ce procédé :
| Avantage | Description |
|---|---|
| Protection contre la corrosion | La couche déposée possède une excellente résistance à la corrosion, prolongent ainsi la durée de vie des équipements exposés à des environnements agressifs. |
| Réduction des coûts | En utilisant un métal de base moins cher et une fine couche de métal noble, on optimise les coûts sans compromettre les performances. |
| Réparation rapide | Les pièces usées peuvent être revalorisées grâce au cladding, évitant ainsi des remplacements coûteux ou longs. |
| Flexibilité | Ce procédé peut s’adapter à des pièces de formes complexes grâce aux différentes techniques de dépôt disponibles. |
| Amélioration mécanique | Outre la protection, certaines couches posées peuvent améliorer la dureté, la résistance à l’usure et la tenue mécanique des surfaces. |
Ces avantages expliquent en partie pourquoi le soudage en couches minces est devenu une technologie clé dans la maintenance industrielle et la fabrication.
Différents procédés de soudage en couches minces (cladding)
Le terme « soudage en couches minces » regroupe en réalité plusieurs techniques de dépôt de métal qui utilisent la chaleur pour créer une liaison fusionnée entre la couche mince et le support. Voici les procédés les plus couramment utilisés :
Le soudage TIG (Tungsten Inert Gas)
Le soudage TIG est l’une des méthodes les plus précises pour le cladding. Il utilise une électrode en tungstène non consommable et une atmosphère gazeuse inerte (argon) pour protéger la zone de travail de l’oxydation. Le procédé permet un contrôle très fin de la chaleur et du dépôt, idéal pour des couches minces très uniformes.
– Avantages :
- Finition de haute qualité
- Convient aux métaux inoxydables et alliages spéciaux
- Contrôle précis de l’épaisseur de la couche
– Inconvénients :
- Productivité limitée sur de grandes surfaces
- Nécessite un opérateur qualifié
Le soudage MIG/MAG (Metal Inert/Active Gas)
Ce procédé utilise un fil-électrode consommable fondu pour créer la couche. La zone de soudage est protégée par un gaz inerte ou actif selon le matériau.
– Avantages :
- Productivité élevée
- Peut recouvrir rapidement de grandes surfaces
- Simplicité du processus
– Inconvénients :
- Qualité de surface parfois inférieure au TIG
- Moins adapté aux couches très fines
Le soudage par projection thermique (spray cladding)
Cette méthode consiste à projeter sous haute vitesse des particules métalliques en fusion sur la surface à protéger. Cela crée une couche métallurgique robuste.
– Avantages :
- Dépose rapide
- Épaisseur très contrôlable
- Compatible avec de nombreux alliages métalliques
– Inconvénients :
- Adhérence parfois plus faible que les procédés par fusion
- Besoin d’un traitement post-dépôt pour améliorer la qualité
Comparaison des procédés de cladding
Pour mieux comprendre, examinons un tableau comparatif des principales techniques de cladding :
| Technique | Épaisseur de couche | Qualité de liaison | Productivité | Exemples d’application |
|---|---|---|---|---|
| Soudage TIG | 0,1 à 1 mm | Excellente | Faible | Réparations fines, inoxydables, pièces de précision |
| Soudage MIG/MAG | 0,5 à 3 mm | Bonne | Élevée | Revêtements industriels, tuyauteries, grosses pièces |
| Projection thermique | 0,05 à 2 mm | Variable | Très élevée | Pièces d’usure, revêtements résistants à la corrosion |
Matériaux utilisés en soudage en couches minces
Le choix des métaux pour le cladding dépend étroitement du problème technique à résoudre : résistance à la corrosion, résistance mécanique, résistance à l’usure, etc. Voici un panorama des matériaux fréquemment employés :
- Acier inoxydable 304, 316 : très résistant à la corrosion, idéaux pour les environnements chimiques ou marins.
- Alliages de nickel (Inconel, Hastelloy) : excellente résistance chimique et thermique, utilisés dans le nucléaire et la chimie.
- Cuivre et alliages cuivrés : conductivité thermique élevée et résistance aux chocs.
- Chrome, cobalt et alliages composites : couches très dures pour la résistance à l’usure.
- Aluminium : léger et résistant à la corrosion pour les applications spécifiques.
Le tableau suivant détaille les propriétés des matériaux de cladding les plus courants :
| Matériau | Propriétés majeures | Domaines d’utilisation |
|---|---|---|
| Acier inoxydable 316L | Résistance à la corrosion, bonne soudabilité | Industrie chimique, agroalimentaire |
| Inconel 625 | Haute résistance thermique et chimique | Nucléaire, énergie, chimie |
| Cuivre électrolytique | Conductivité élevée, bonne résistance aux chocs | Applications électriques, caloducs |
| Chrome dur (dépôt composite) | Extrême dureté, résistance à l’usure | Pièces mécaniques, outillages |
Applications industrielles du soudage en couches minces
Le cladding s’impose dans de nombreux secteurs industriels nécessitant une protection avancée des matériaux, que ce soit pour rallonger la durée de vie des équipements, ou pour éviter le recours à des matériaux coûteux pour la totalité d’une pièce.
Industrie pétrolière et gazière
Les tuyauteries, vannes, et réacteurs subissent des environnements corrosifs sévères en contact avec des fluides chimiques agressifs et des variations de températures importantes. Le soudage en couches minces permet d’appliquer des couches d’alliages résistants à la corrosion, assurant ainsi la pérennité des installations.
Industrie chimique
Pour garantir l’intégrité des échangeurs thermiques, réservoirs, et pièces en contact avec des acides ou des solutions basiques, le cladding offre une barrière protectrice essentielle. Il évite l’usure prématurée et les risques de fuites.
Aéronautique et énergie nucléaire
Dans ces secteurs, le cladding est primordial pour protéger les pièces soumises à de fortes contraintes mécaniques et thermiques. Par exemple, les tubes d’échangeurs ou les composants structurels bénéficient de couches spéciales qui augmentent leur durée de vie sans alourdir les structures.
Réparation et maintenance industrielle
Le soudage en couches minces est une technique privilégiée pour la remise à neuf des pièces usées. Plutôt que de remplacer intégralement une pièce coûteuse, on procède à un habillage en cladding pour restaurer sa surface. Cela permet des réparations rapides et économiques.
Les défis et limites du soudage en couches minces
Malgré ses nombreux avantages, le soudage en couches minces comporte aussi certains défis qu’il est important de connaître :
- Contrôle de l’épaisseur : une couche trop épaisse peut créer des tensions internes, un décollement ou une déformation. Le contrôle précis est donc nécessaire.
- Compatibilité des matériaux : certaines combinaisons de métaux de base et couches posées peuvent générer des réactions indésirables ou des défauts de soudure.
- Formation de fissures : la différence de dilatation thermique entre couche et base peut provoquer des fissures à la longue.
- Coût et complexité : malgré la recherche d’économie, le cladding reste un procédé technique nécessitant des équipements spécialisés et des opérateurs qualifiés.
Pour pallier ces difficultés, les avancées technologiques s’appuient aujourd’hui sur des procédés automatisés, la robotisation, et des contrôles non destructifs sophistiqués.
Procédure et étapes de réalisation d’un soudage en couches minces
La réalisation d’un cladding efficace passe par plusieurs étapes clés qui garantissent la qualité finale :
- Préparation de la surface : nettoyage, décapage, élimination de la rouille ou des impuretés pour assurer une bonne adhérence.
- Choix du procédé et des matériaux : en fonction du besoin technique et économique.
- Réalisation de la couche par fusion : en appliquant une chaleur contrôlée pour faire fondre légèrement la surface de base et la couche déposée.
- Contrôle qualité : inspections visuelles, contrôle par ultrasons ou radiographie pour vérifier la continuité et l’absence de défauts.
- Traitement post-dépôt : trempe, recuit ou usinage pour obtenir les propriétés mécaniques et la finition souhaitées.
Ces étapes doivent être réalisées avec rigueur pour que le soudage en couches minces soit durable et performant.
Impact environnemental et perspectives d’avenir
Le soudage en couches minces participe à la démarche environnementale en prolongeant la durée de vie des équipements. Cela limite la consommation de matières premières et la production de déchets liés au remplacement fréquent des pièces. De plus, le cladding permet d’optimiser l’usage des métaux précieux en ne les utilisant qu’en surface.
Du point de vue technologique, les recherches se concentrent aujourd’hui sur la réduction de la consommation d’énergie, le développement de procédés plus rapides et automatisés, ainsi que sur la mise au point de matériaux de dépôt plus performants et écologiques.
Conclusion
Le soudage en couches minces, ou cladding, est une technologie incontournable pour la protection, la réparation et l’amélioration des surfaces métalliques dans de nombreux secteurs industriels. En déposant une fine couche métallique adaptée sur un matériau de base moins coûteux, il permet d’allier performance, durabilité et économie. Sa diversité de procédés, du soudage TIG très précis à la projection thermique rapide, offre une grande flexibilité d’application. Toutefois, ce procédé demande un savoir-faire technique pointu, une rigueur dans le contrôle qualité, et une bonne connaissance des matériaux pour éviter les défauts et garantir la longévité des traitements. En conciliant respect de l’environnement et optimisation économique, le soudage en couches minces représente un levier essentiel dans l’industrie moderne et continue de se perfectionner grâce aux innovations technologiques. Que vous soyez ingénieur, technicien ou passionné de métallurgie, comprendre le cladding vous ouvre la porte à une méthode de pointe au service des matériaux et de leur performance.
