Einführung in das Structural Welding
Structural Welding ist eine unverzichtbare Technik in der modernen Bauindustrie, die es ermöglicht, Stahlkonstruktionen für Gebäude und Brücken dauerhaft und sicher miteinander zu verbinden. Im Gegensatz zu Bolzen- oder Nietverbindungen bietet das Schweißen eine durchgehende, einheitliche Verbindung, die hohe Lasten aufnehmen und sich an wechselnde Beanspruchungen anpassen kann. Besonders bei anspruchsvollen Bauwerken, die großen mechanischen Belastungen standhalten müssen, ist die Qualität der Schweißnähte entscheidend für die Stabilität und Langlebigkeit der Konstruktion.
Die Kunst des Structural Welding geht weit über das bloße Verbinden von Metallteilen hinaus. Sie erfordert fundiertes Wissen in Materialkunde, Schweißverfahren und Sicherheitsstandards. Denn Fehler in der Schweißnaht können nicht nur zu Schäden führen, sondern im schlimmsten Fall die gesamte Struktur gefährden. Daher ist das Fachwissen der Schweißer sowie moderner Prüfmethoden ein integraler Bestandteil bei der Umsetzung von Bauprojekten. In diesem Artikel erfahren Sie, welche Techniken und Materialien im Structural Welding verwendet werden, wie man Qualität sicherstellt und warum diese Technik aus der Bauindustrie nicht mehr wegzudenken ist.
Die Bedeutung von Structural Welding im Bauwesen
Der Übergang von traditionellen Verbindungsmethoden hin zum Structural Welding markiert eine Revolution in der Konstruktion von Gebäuden und Brücken. Während Schrauben, Nieten und andere mechanische Verbindungen früher üblich waren, bieten geschweißte Verbindungen zahlreiche Vorteile, die sich direkt auf die Sicherheit und Effizienz von Bauwerken auswirken. Zum Beispiel ermöglicht das Structural Welding eine nahtlose Verbindung, die die Verteilung von Kräften optimiert und die Lastaufnahme verbessert. Gerade bei Brücken, die enormen Belastungen durch Verkehr und Wetter ausgesetzt sind, ist diese Eigenschaft enorm wichtig.
Ein weiterer wichtiger Aspekt ist die Zeit- und Kostenersparnis. Welding ermöglicht nicht nur schnellere Montageprozesse, sondern auch eine Reduktion des Materialverbrauchs, da keine zusätzlichen Verbindungselemente nötig sind. Das macht den Bau von Stahltragwerken wirtschaftlicher und nachhaltiger. Außerdem trägt die verbesserte Ästhetik geschweißter Konstruktionen zu einem modernen Erscheinungsbild bei, das insbesondere in zeitgenössischer Architektur sehr geschätzt wird.
Grundlagen und Verfahren des Structural Welding
Um Structural Welding effektiv einzusetzen, muss man die verschiedenen Schweißverfahren kennen, die in der Bauindustrie angewendet werden. Jedes Verfahren bringt seine spezifischen Vorzüge und Herausforderungen mit sich, abhängig von den Anforderungen des jeweiligen Projekts.
1. Lichtbogenhandschweißen (SMAW – Shielded Metal Arc Welding)
Dieses traditionelle Verfahren wird oft auf Baustellen genutzt, weil es flexibel und relativ einfach anzuwenden ist. Das Lichtbogenhandschweißen verwendet eine umhüllte Elektrode, die beim Schweißen abschmilzt und Schutzgase bildet, um die Schweißnaht vor Oxidation zu schützen. Obwohl SMAW sehr beliebt ist, erfordert es erfahrene Schweißer, da Fehler wie Porosität oder Schlackeneinschlüsse die Festigkeit der Naht beeinträchtigen können.
2. Metall-Schutzgasschweißen (MIG/MAG – Metal Inert/Active Gas Welding)
Dieses Verfahren ist besonders effizient für dünnere Materialstärken und ermöglicht eine hohe Schweißgeschwindigkeit. Beim MIG/MAG-Schweißen fließt ein kontinuierlicher Draht durch die Düse, während Schutzgas wie Argon (MIG) oder ein aktives Gasgemisch (MAG) die Schweißzone vor Umwelteinflüssen schützt. MIG-Schweißen ist sehr beliebt in der Vorfertigung von Bauteilen, da es mehr gleichmäßige Schweißnähte erzeugt.
3. WIG-Schweißen (TIG – Tungsten Inert Gas)
Das WIG-Schweißen ist das präziseste Verfahren und eignet sich besonders für dünne Materialien oder hochfeste Stahllegierungen. Es verwendet eine nicht abschmelzende Wolframelektrode und reines Argongas als Schutzgas. Obwohl WIG-Schweißen langsamer ist als andere Verfahren, garantieren die schweißnahttechnischen Ergebnisse eine sehr hohe Qualität und Haltbarkeit, was bei sicherheitskritischen Verbindungen von Brücken besonders geschätzt wird.
Materialien im Structural Welding: Stahlarten und ihre Eigenschaften
Im Bauwesen kommen vor allem verschiedene Stahlarten zum Einsatz, die sich hinsichtlich ihrer Schweißbarkeit, Festigkeit und Korrosionsbeständigkeit unterscheiden. Die Wahl des richtigen Materials ist eine Grundvoraussetzung, damit die geschweißten Verbindungen die geforderten Lasten tatsächlich sicher tragen können.
1. Baustahl (S235, S275, S355)
Diese Stahlsorten sind die meistverwendeten Materialien für Stahltragwerke im Hochbau und Brückenbau. Sie sind günstig, gut schweißbar und bieten ausreichend Festigkeit für viele Anwendungen. Die Nummerierung entspricht der Mindeststreckgrenze in MPa, also die Zugfestigkeit. Baustähle sind in der Regel unlegiert, besitzen aber eine ausreichende Zähigkeit.
2. Hochfester Feinkornbaustahl (HT460, S690QL)
Hochfeste Stähle werden immer dann verwendet, wenn es auf besonders hohe Lastaufnahme bei geringem Gewicht ankommt. Dies gilt vor allem für lange Spannweiten oder sehr hohe Bauwerke. Diese Stahltypen sind legiert und erfordern beim Schweißen besondere Aufmerksamkeit, damit keine Risse oder Schweißfehler auftreten.
3. Witterungsbeständiger Stahl (Corten)
Für Brücken, die im Freien stehen und nicht dauerhaft gestrichen werden sollen, wird oft wetterfester Stahl verwendet. Dieser Edelstahl entwickelt durch natürliche Oxidation eine schützende Patina, die Rostbildung verhindert. Beim Schweißen muss auf spezielle Schutzmaßnahmen geachtet werden, um die Oberflächeneigenschaften nicht zu beeinträchtigen.
Qualitätssicherung im Structural Welding
Die Langlebigkeit und Sicherheit geschweißter Verbindungen hängt maßgeblich von der Sorgfalt beim Schweißen und der anschließenden Prüfung ab. Bauwerke unterliegen nationalen und internationalen Normen, die das Schweißen von Stahl tragenden Elementen regeln. Ein durchdachtes Qualitätssicherungskonzept beinhaltet mehrere Schritte – von der Planung bis zur Abnahme.
Schweißanweisungen und Vorbereitungen
Bevor die eigentliche Arbeit beginnt, werden sogenannte Schweißanweisungen (WPS – Welding Procedure Specifications) erstellt. Darin sind alle Parameter festgelegt: Art des Schweißverfahrens, verwendete Materialien, Stromstärke, Schweißgeschwindigkeit und viele mehr. Diese Vorschriften müssen von geschultem Personal genau eingehalten werden, um eine gleichbleibende Qualität zu gewährleisten.
Prüfmethoden zur Erkennung von Fehlern
Um versteckte Fehler wie Risse, Porositäten oder Bindefehler auszuschließen, setzt man auf zerstörungsfreie Prüfverfahren (NDT – Non-Destructive Testing). Zu den gebräuchlichsten Methoden gehören:
- Ultraschallprüfung (UT): Hochfrequente Schallwellen werden durch das Material gesendet und reflektieren an Unregelmäßigkeiten.
- Röntgenprüfung (RT): Röntgenstrahlen durchleuchten die Schweißnaht und erzeugen ein Bild auf einem speziellen Film oder Detektor.
- Magnetpulverprüfung (MT): Ein Magnetfeld bringt magnetische Partikel an Oberflächenfehlern zum Haften.
- Farbprüfungen und visuelle Inspektion (VT): Erste Prüfungsschritte zur Erkennung von sichtbaren Fehlern oder Unregelmäßigkeiten.
Table 1: Vergleich der wichtigsten Schweißprüfverfahren
| Prüfverfahren | Vorteile | Nachteile | Anwendungsgebiet |
|---|---|---|---|
| Ultraschallprüfung (UT) | Erkennung innerer Fehler, schnell, präzise | Benötigt erfahrene Prüfer, Oberflächenvorbereitung | Alle Stahlkonstruktionen, Brücken |
| Röntgenprüfung (RT) | Detaillierte durchgehende Darstellung | Teuer, gesundheitliche Risiken | Hochsicherheitsbereiche, Brückenverbindungen |
| Magnetpulverprüfung (MT) | Günstig, einfache Anwendung | Nicht für innere Fehler geeignet | Oberflächeninspektion, Stahlkonstruktionen |
| Visuelle Prüfung (VT) | Schnell, kostengünstig | Nur sichtbare Fehler erkennbar | Alle Schweißnähte als Grundkontrolle |
Herausforderungen und Innovationen im Structural Welding
Die Anforderungen an Stahlbauwerke wachsen ständig: steilere Brücken, höhere Gebäude und komplexere Designs fordern neue Lösungen und verbesserte Schweißtechnologien. Gleichzeitig steigen Umweltauflagen und Sicherheitsanforderungen, die den Einsatz nachhaltiger und ressourcenschonender Verfahren notwendig machen.
Automatisierung und Robotertechnik
Gerade bei großflächigen Projekten kommt verstärkt automatische Schweißtechnik zum Einsatz. Roboter ermöglichen eine gleichbleibend hohe Qualität der Schweißnähte und reduzieren Fehler durch menschliches Versagen. Besonders in Werkhallen, wo Einzelteile für Brücken oder Hochhäuser vorgefertigt werden, verbessert die automatische Schweißtechnik die Effizienz erheblich.
3D-Laserscanning und digitale Qualitätskontrolle
Innovative digitale Methoden unterstützen heute die Überprüfung von Schweißnähten und Bauteilen. So können 3D-Laserscanner genaue Modelle und Defektanalysen liefern, die eine lückenlose Dokumentation gewährleisten. Diese Techniken tragen dazu bei, Baufehler frühzeitig aufzudecken und kostspielige Nachbesserungen zu vermeiden.
Neue Werkstoffe und Legierungen
Forscher entwickeln immer neue Stahllegierungen, die besser schweißbar sind und gleichzeitig höhere Festigkeiten bieten. Oft sind diese Materialien auch leichter und korrosionsbeständiger, was wiederum den Unterhalt von Brücken und Gebäuden vereinfacht. Allerdings erfordern solche Legierungen auch spezielles Knowhow bei der Wahl der Schweißparameter.
Praktische Anwendung: Structural Welding bei Brücken und Hochhäusern
Die Praxis zeigt, wie vielfältig Structural Welding eingesetzt wird und welche Bedeutung es hat, wenn es um Sicherheit und Wirtschaftlichkeit geht. Betrachten wir hierzu zwei klassische Anwendungsfälle.

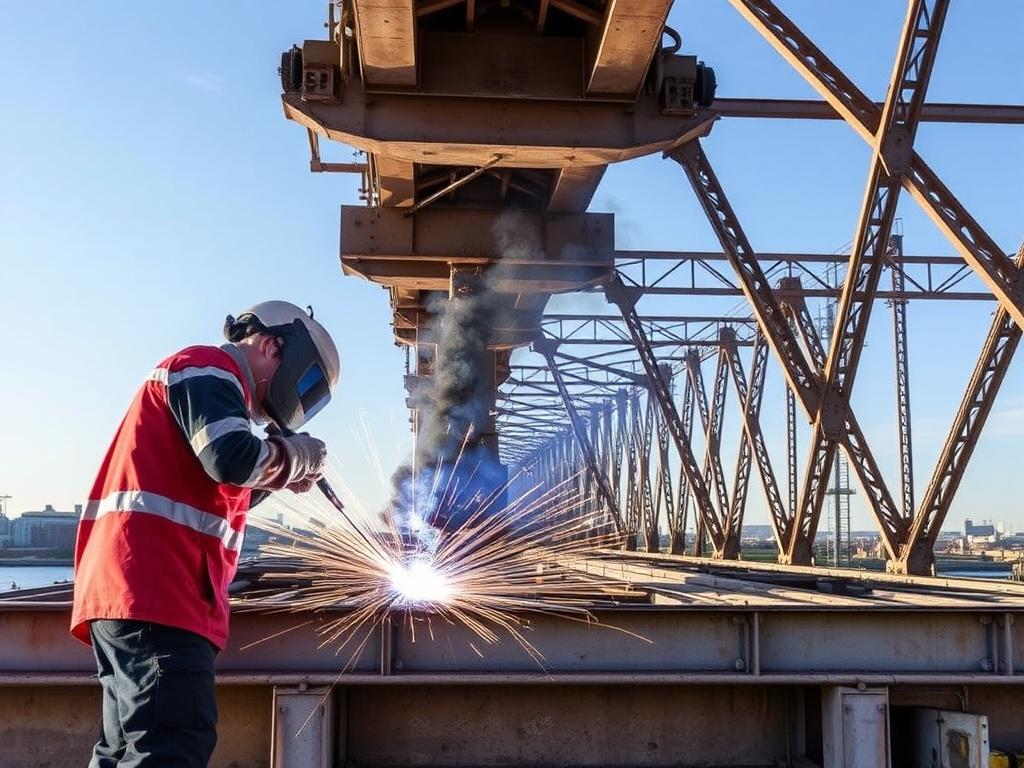

Brückenbau: Verbindungen unter höchster Belastung
Brücken sind enormen dynamischen und statischen Lasten ausgesetzt, die aus dem Verkehr, Wind und Temperaturschwankungen resultieren. Structural Welding schafft hier Verbindungen, die trotz beweglicher Spannweite und Materialausdehnung stabil bleiben. Die Schweißnähte müssen daher äußerst belastbar und rissfrei sein. In vielen modernen Brücken werden dabei auch vorgefertigte Module zusammengeschweißt, was die Bauzeit verkürzt und eine präzise Qualität sicherstellt.
Hochhäuser: Ästhetik trifft Funktionalität
Im Hochhausbau entscheiden oft filigrane Stahlträger und Verbindungen über das Gewicht und die Statik ganzer Gebäudeteile. Welding schafft schlanke, belastbare Verbindungen, die hohe Windkräfte und Erdbeben aufnehmen können. Gleichzeitig ermöglicht das Schweißen schöne, glatte Anschlussstellen, die optisch unauffällig sind und so dem urbanen Design gerecht werden.
Zusammenfassung: Was macht Structural Welding zum Schlüssel im Stahlbau?
Structural Welding ist mehr als nur ein technisches Verfahren – es ist eine Schlüsselkompetenz, die dafür sorgt, dass unsere Gebäude sicher, nachhaltig und langlebig sind. Von der Auswahl des richtigen Stahls über das geeignete Schweißverfahren bis hin zu präziser Qualitätssicherung verbindet Structural Welding alle Puzzleteile zu einem stabilen Ganzen. Die stetigen Innovationen in Automatisierung, Materialentwicklung und digitaler Kontrolle machen diese Technik fit für die Herausforderungen der Zukunft. Egal, ob bei imposanten Brücken oder eleganten Hochhäusern – die Schweißnaht bleibt ein unsichtbarer Held, der Tragwerke über Jahrzehnte sicher zusammenhält.
Schlussfolgerung
Structural Welding ist ein unverzichtbarer Bestandteil moderner Stahlbaukonstruktionen von Gebäuden und Brücken. Es kombiniert technische Präzision mit innovativen Materialien und Verfahren, um dauerhafte und sichere Verbindungen zu schaffen, die sowohl hohen Belastungen als auch ästhetischen Anforderungen gerecht werden. Durch sorgfältige Planung, qualifizierte Durchführung und umfassende Prüfungen garantiert Structural Welding die Stabilität und Langlebigkeit moderner Bauwerke. In einer Welt, in der Bauwerke immer komplexer und anspruchsvoller werden, sichert diese Technik somit unseren architektonischen Fortschritt und unsere Sicherheit gleichermaßen.
