Медно-фосфорный припой

Припой для пайки меди, латуни. Медно-фосфорный припой. - Паяльники.ру

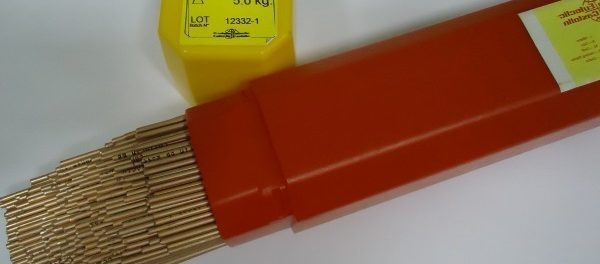

Всем известно, что медь достаточно легко поддается процессу пайки. Это утверждение верное только в том случае, если в работе с данным материалом подбирается правильный расходный материал и технология всего процесса. Наиболее популярным присадочным материалом для сварки меди на промышленном уровне является медно-фосфорный припой. Его основное назначение заключается в использовании в процессе пайки медных, латунных, бронзовых деталей. Также его без проблем можно использовать практически со всеми сплавами вышеописанных металлов.

Припой для пайки меди, латуни. Медно-фосфорный припой. - Паяльники.ру

Как ни странно не смотря на то, что в наименовании присадочного материала упоминаются два химических элемента, его состав состоит их трех. Последним является серебро. Благодаря его присутствию в составе, данную модификацию присадочного материала можно применять в холодильной отрасли промышленности, также из-за невысокой температурной отметки, при достижении которой вещество начинает подвергаться процессу плавления, его можно использовать в процессе пайки медных труб.

Данный материал обладает повышенным свойством текучести, это позволяет значительно поднять качество итогового результата соединения. Благодаря данному свойству материал способен проникать даже в мельчайшие трещинки, соответственно, полностью заполнять рабочее пространство. Высокий уровень текучести вещества позволяет значительно повысить уровень прочности готового соединения, также у изделия появляется способность к сопротивлению процессам коррозии и эрозии.

Из-за присутствия в химическом составе расходного материала фосфора, работа с ним не требует использование дополнительного флюса. Этот химический элемент обладает свойствами, которые без проблем могут играть роль флюса в процессе пайки.

Чаще всего припой данного типа используют в холодильной промышленности во время ремонта и монтажа оборудования. Помимо этого его можно использовать в работе с изделиями, чья рабочая деятельность напрямую связана с небольшими вибрациями и механическими воздействиями. Если в химическом составе материала доля серебра понижается, то итоговый результата значительно повышает уровень свойства пластичности материала.

В случае если предстоит работать с деталями обделенными свойством термостойкости, то перед началом паяльных манипуляций их нужно предварительно охладить. Выполнения данной процедуры позволяет минимизировать шанс критического перегрева материала, который может негативно сказаться на его целостности.

Не смотря на наличие фосфора в составе, особенно при работе с бронзовыми и латунными изделиями, нужно использовать дополнительный флюс. Он не позволит образовываться окислительной пленке на рабочей поверхности изделия. Если же работать предстоит исключительно с медными деталями, то в применении флюса нет нужды.

Медно-фосфорный припой не рекомендуется применять для паяльных работ со сталью. Из-за наличия фосфора в составе по краям соединения будут образовываться фосфориты, которые нарушат герметичность соединения. Также стоит отметить, что не стоит использовать припой данной модели во время работы со сплавами, содержание никеля в химическом составе которых превышает десять процентов. Процесс пайки выполняется с помощью классической газовой горелки. В нашем государстве данный припой производится в строгом соответствии с государственными стандартами.

Наиболее популярные модели медно-фосфорного припоя

На рынке присутствует множество моделей данного вида припоя от разнообразных производителей и брендов. Стоит остановить внимание и рассмотреть поподробнее самые популярные из них.

Припой Harris 0 медно-фосфорный, стержень - Прочая электроника во ...

1.  Felder CuP6 – чаще всего данный припой от немецкого производителя используется в работе с кондиционерами, системами вентиляции, трубопроводами и газопроводами. В специализированных торговых точках можно найти данное вещество в двух формах: пруты или гранулы. Материал начинает подвергаться плавлению при достижении температурной отметки в 300 градусов по Цельсию.

2.  Harris 0 – основным назначением данной модели работа с медными деталями. В химическом составе вещества отсутствует серебро. Материал начинает подвергаться плавлению при достижении температурной отметки в 755 градусов по Цельсию. Состав вещества состоит из двух компонентов и выглядит следующим образов (значения указаны в процентном соотношении):

•   Cu – 93;

•   P – 7.

3.  Castolin rb-5246 – твердая версия припоя от популярного немецкого бренда. Отличается своим высоким уровнем свойства смачиваемости, что позволяет добиваться практически идеально гладкого итогового результата соединения. Рабочая деятельность спаянного изделия может осуществляться при температурах до 150 градусов по Цельсию. Плавиться припой начинает при нагреве от 715 градусов по Цельсию.

4.  Ф2 – отечественная модель медно-фосфорного припоя универсального типа. Достаточно твердая структура присадочного материала, позволяет создавать соединения с относительно хорошими физическими свойствами и механическими характеристиками. Также стоит отметить достаточно хорошую текучесть материала в расплавленном состоянии.

5.  ПМФ 7 – еще одна модель припоя от отечественного производителя с семипроцентным содержанием флюса в составе. Благодаря достаточно высокой текучести с помощью данного расходного материала можно создать прочное и плотное соединение. В работе со всеми металлами и сплавами, за исключением меди, требуется применять дополнительный флюс для повышения качества итогового результата. Нельзя использовать вещество в работе со всеми видами сталей и чугуна. Припой начинает подвергаться процессу плавления при достижении температурной отметки примерно в 750 градусов по Цельсию.

Физические и химические свойства материала

Присадочный материал для пайки, в основе химического состава которого лежат медь и фосфор, получает все свои свойства именно благодаря наличию того или иного дополнительного элемента в составе. Чаще всего в специализированных магазинах можно найти модели предназначения для пайки меди, бронзы и латуни. Соответственно химический состав максимально приближен к составу материала, для которого предназначен припой.

Если рассматривать в общем, то практически все модели абсолютно от всех брендов обладают достаточно высоким уровнем смачиваемости. Благодаря этому удается значительно повысить контакт с рабочей поверхностью изделия, следовательно, улучшить качество итогового результата соединения.

Определенные модели могут начинать плавиться только при достижении температурной отметки в 800 градусов по Цельсию, что достаточно повышает опасность проводимых работ, однако позволяет добиться максимально возможной прочности соединения. Большинство моделей обладают свойством защиты от влияния коррозии и эрозии. Также можно найти модели с содержанием флюса в составе, что убирает необходимость его использования.

Припой HARRIS-0 медно-фосфорный 0% - Паяльники.ру

Характеристики нескольких популярных моделей

Для того чтобы понять примерные технические характеристики медно-фосфорных припоев, можно рассмотреть химический состав и свойства нескольких популярных отечественных моделей.

1.  ПМФ102 – данная модель начинает подвергаться плавлению при достижении температурной отметки в 645 градусов по Цельсию. Вещество начинает хорошо растекаться по рабочей поверхности при температуре в 820 градусов по Цельсию. Процентное соотношение химических элементов в составе выглядит следующим образом:

•   Cu – 91.3;

Припой для пайки меди, латуни. Медно-фосфорный припой. - Паяльники.ру

•   P – 6.7;

•   Ar – 2.

2.  ПМФ105 – этот припой можно расплавить при влиянии температуры равной 630 градусам по Цельсию. При достижении 780 градусов вещество начинает отлично растекаться по рабочей поверхности. Соотношение химическим элементов в составе выглядит так:

•   Cu – 88.5;

•   P – 6.5;

•   Ar – 5.

3.  ПМФ115 – присадочный материал для пайки, который начинает плавиться при нагреве свыше 650 градусов по Цельсию. Оптимальная температура растекания равна 800 градусам по Цельсию. Соотношение химических элементов в составе таково:

•   Сu – 80.2;

•   P – 4.8;

•   Ar – 15.

Как выбрать?

Если вы хотите приобрести медно-фосфорный присадочный материал для пайки, то в первую очередь нужно определиться с его конкретным химическим составом. В основном выбор осуществляется между двумя обширными группами, которые отличаются друг от друга наличием серебра в составе.

Медно-цинковый, медно-фосфорный припой и другие типы соединений ...

Варианты с серебром позволяют добиться более высокой прочность для итогового результата соединения, нежели модели без него. Также модели с серебром нужно использовать, если рабочая деятельность изделия осуществляется при отрицательной температуре воздуха. Для этого требуется приобретать припой с содержанием серебра не менее пятнадцати процентов. Однако существует одна особенность. При повышении процентного содержание серебра в составе вещества, снижается пластичность соединения. Следовательно, если деталь требует постоянных изгибов в работе, то паять ее нужно с применением припоя с процентным содержанием серебра меньше двух.

Существует закономерность, которая гласит, что чем меньше толщина металла, тем меньше должна быть температура плавления присадочного материала. Помимо этого низкая температура плавления значительно увеличивает способность материала ровно растекаться по рабочей поверхности. Стоит отметить, что некоторые модели имеют одноименные флюсы, при их совместном применении удается достичь высокого качества соединения.
